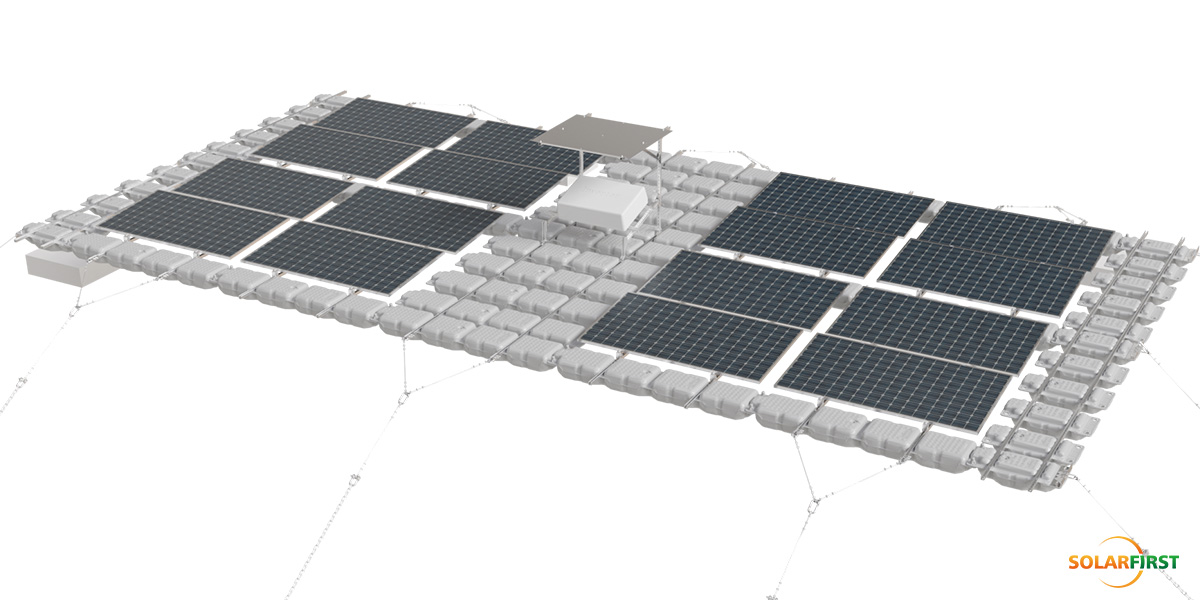

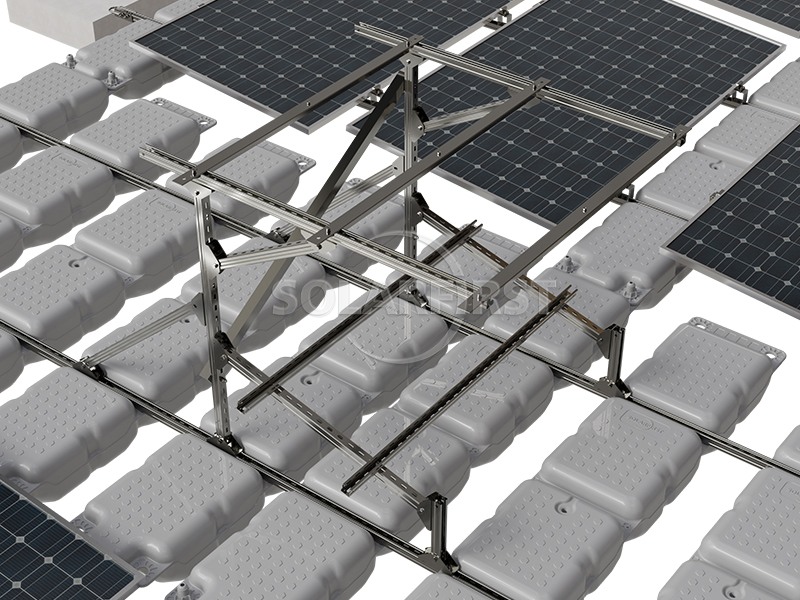

Sistema de montagem solar flutuante SF (TGW03)

01 Descrição do Produto

O Suporte Solar Flutuante SF (TGW03) é um sistema solar flutuante de terceira geração projetado para desempenho superior em diversos ambientes aquáticos e condições exigentes. Oferece ampla aplicabilidade em lagos, rios, tanques de peixes, minas a céu aberto e reservatórios, sendo capaz de suportar alturas de ondas ≤ 0,5 m e vazões ≤ 0,5 m/s, com resistência ao vento de até 60 m/s.

O sistema suporta todos os módulos fotovoltaicos emoldurados disponíveis comercialmente, com ângulos de inclinação ajustáveis ​​para 5°, 10° ou 15°. Sua alta eficiência de transporte requer apenas seis contêineres de 40HQ por MW, reduzindo significativamente os custos logísticos.

Construído com flutuadores de PEAD ecológicos, alumínio anodizado AL6005-T5, aço inoxidável SUS304 e aço revestido com Zn-Al-Mg, o TGW03 garante confiabilidade a longo prazo e é seguro para fontes de água potável e áreas ecologicamente sensíveis. Com garantia de 10 anos, ele oferece uma solução sustentável e econômica para projetos fotovoltaicos flutuantes distribuídos e de grande porte, estabelecendo um novo padrão em adaptabilidade e valor.

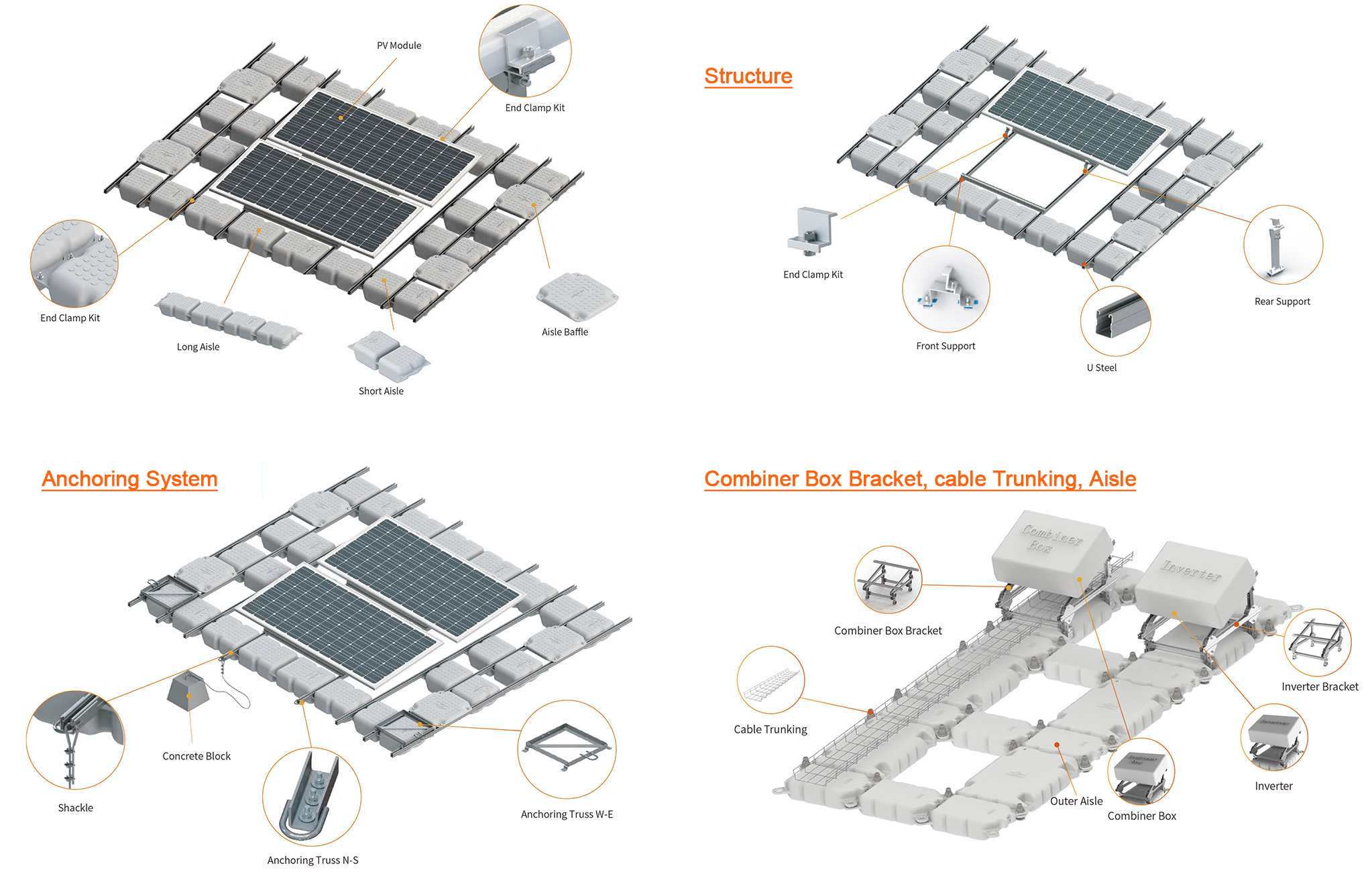

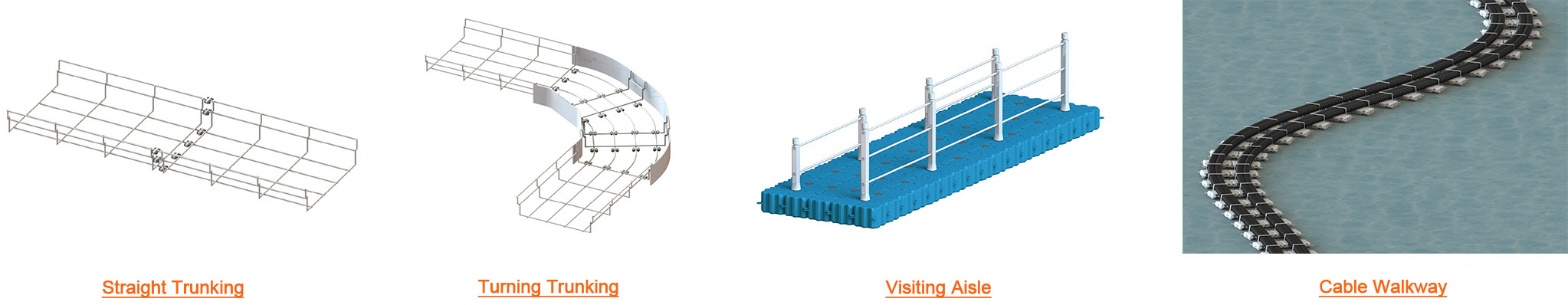

02 Diagrama esquemático do acessório

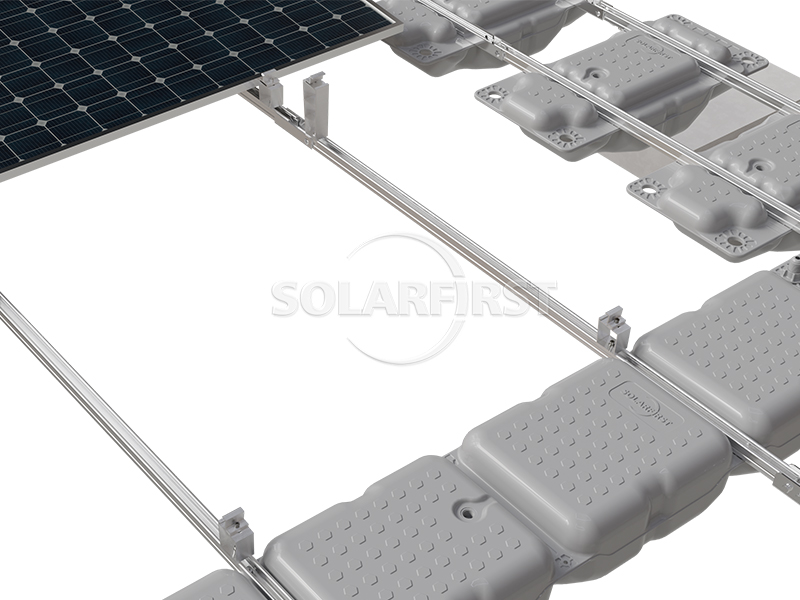

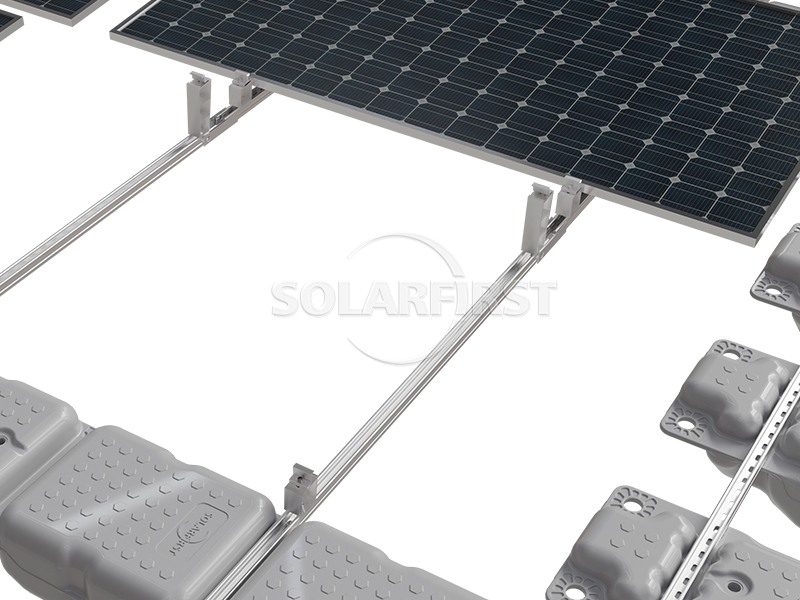

03 Componentes do Produto

04 Parâmetros de Engenharia Essencial

05 Cenários de Aplicação Industrial

✔ Projeto complementar fotovoltaico de pesca: tanques de peixes e lagos de aquicultura, formando um modelo tridimensional de "geração de energia na camada superior e aquicultura na camada inferior"

✔ Fazendas offshore e marítimas: corpos flutuantes anticorrosivos devem ser adotados

✔ Áreas de águas industriais: lagoas de águas residuais industriais, áreas de sedimentação em áreas de mineração

✔ Reservatórios: Principalmente do tipo flutuante (como a área de águas profundas no meio do reservatório) ou do tipo fixo com fundação por estacas (área de águas rasas perto da costa)

✔ Paisagens ecológicas urbanas: rios, lagos paisagísticos e tanques reguladores de estações de tratamento de esgoto

06 Serviços técnicos profissionais

▶ Projeto de esquema e análise estrutural:

Forneça relatórios personalizados de cálculo de carga (incluindo análise de carga de vento/carga de neve/força sísmica).

▶ Suporte de exploração no local:

Os engenheiros realizam investigações no local das condições geológicas (capacidade de suporte do solo/declive/ambiente corrosivo).

▶ Treinamento e orientação de instalação:

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

▶ Testes ambientais extremos

• Passa o impacto de baixa temperatura a -40℃

• Corrosão por névoa salina (mais de 3.000 horas)

• Testes extremos, como simulação de furacão de 60 m/s.

▶ Certificação de terceiros

• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.

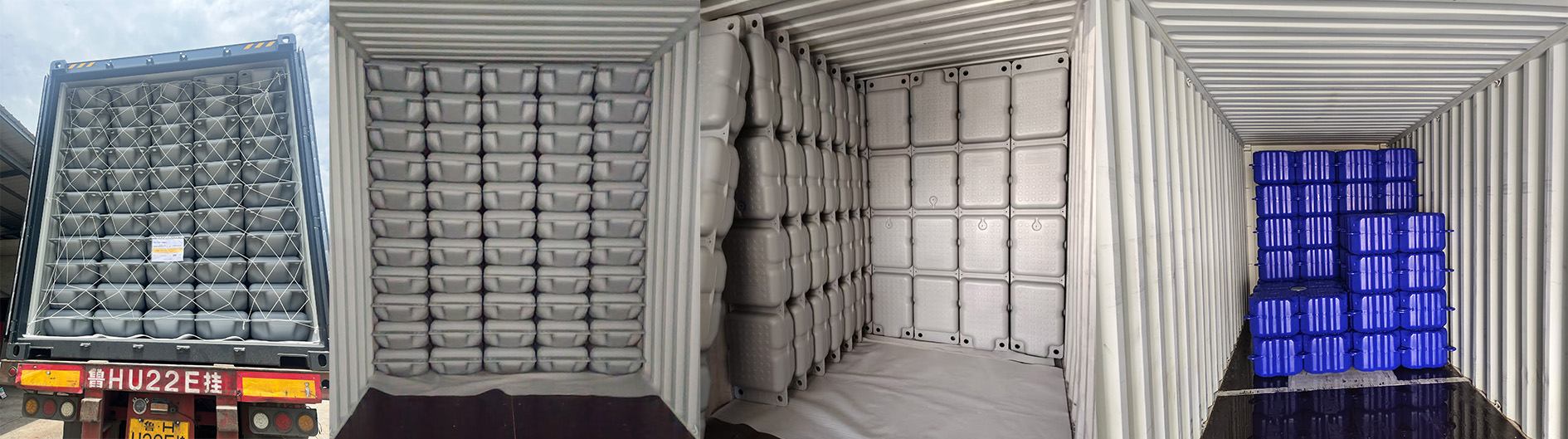

08 Pacotes e Envio

Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

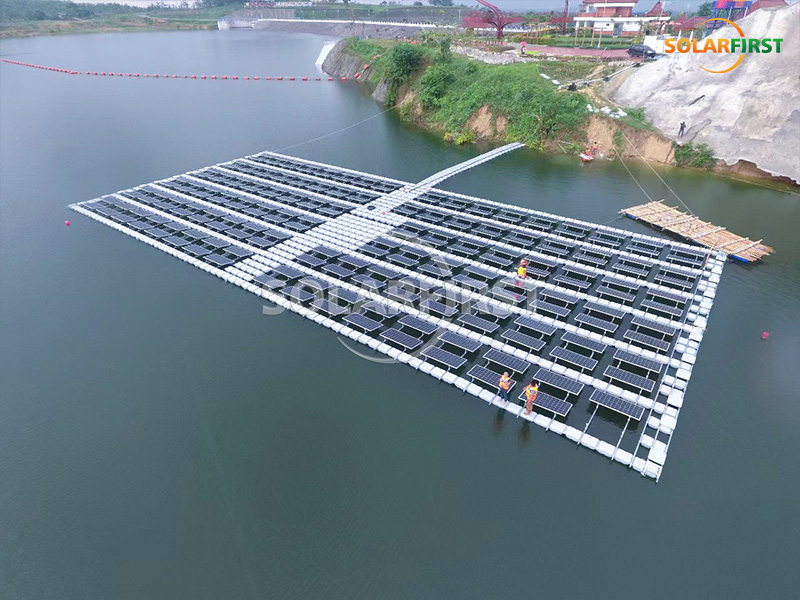

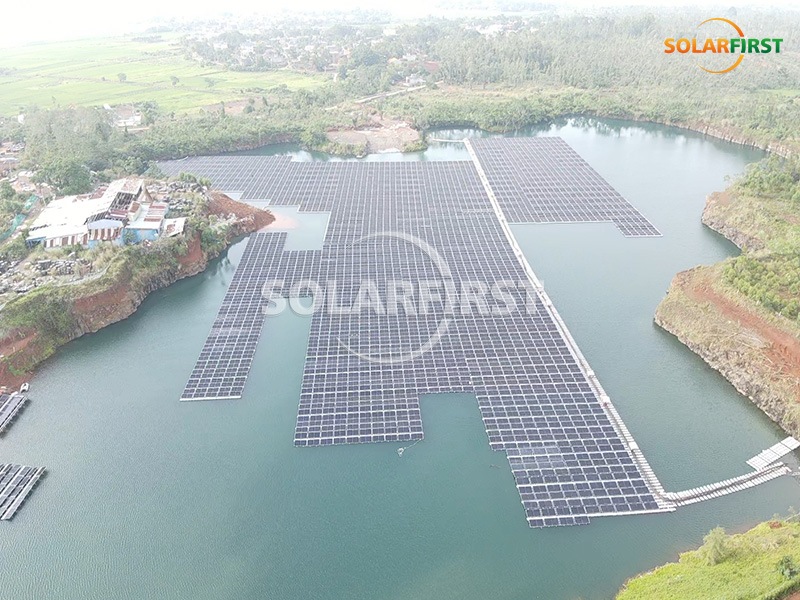

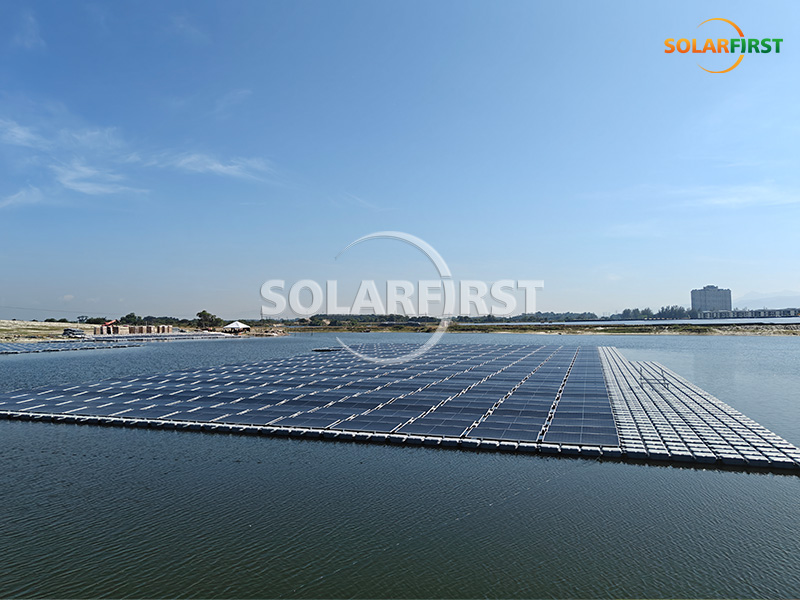

09 Projeto Caso
