Exibição de precisão, além dos limites

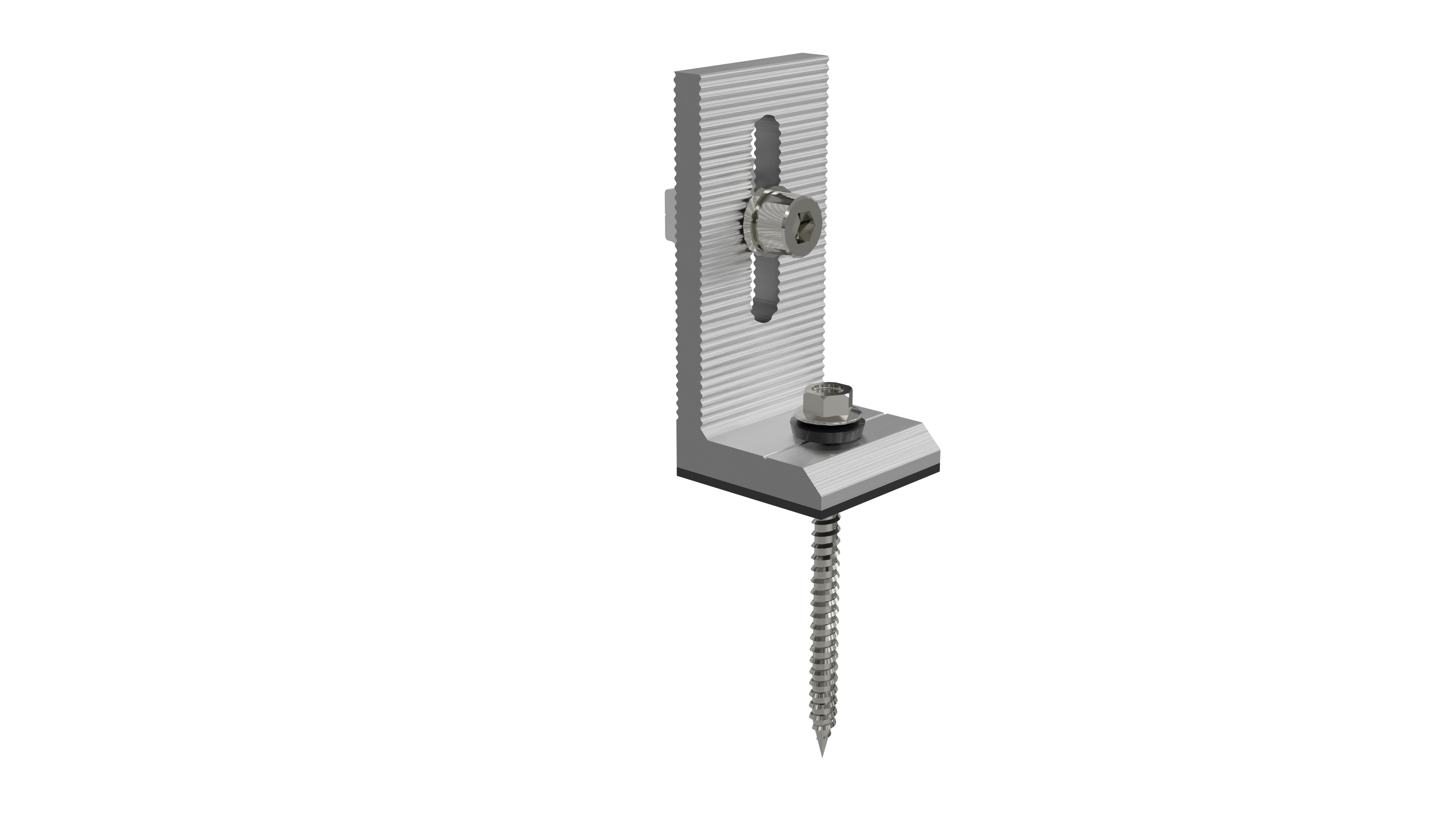

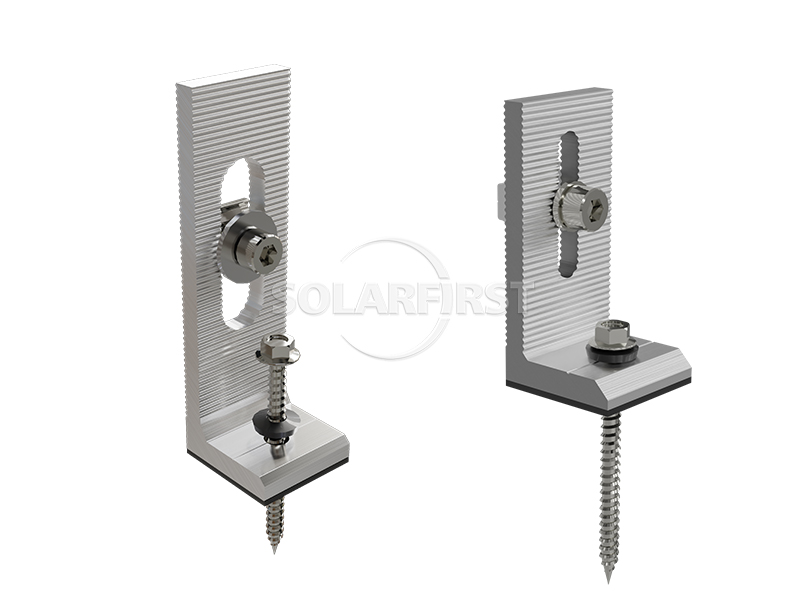

This versatile L-foot mounting system accommodates corrugated, trapezoidal, and asbestos roofing sheets, with multiple fastener options for fast and secure installation. Fully compliant with international wind and snow load standards, it ensures reliability across diverse climates.
Opções de cor/aparência :
Silver blackTratamento de materiais e superfícies :
Anodized Aluminum 6005 T5, Stainless Steel 304Certificação :

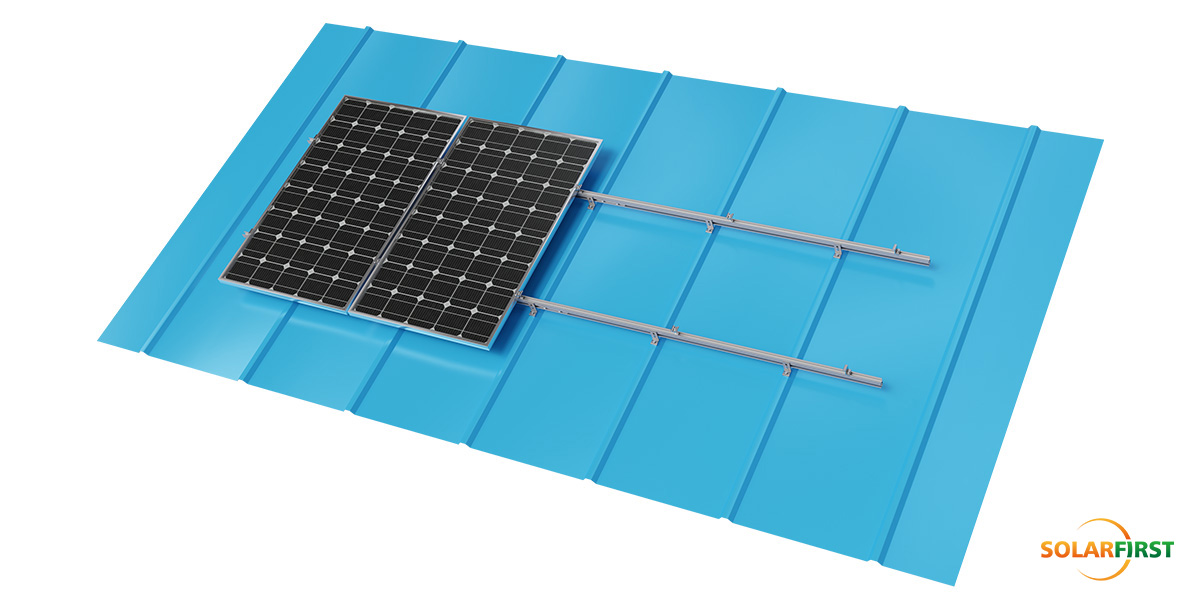

ISO，SGS，CEO suporte de telhado solar SF com base em L oferece uma solução de montagem simplificada e eficiente para telhados metálicos do tipo trapezoidal, caracterizada por sua sequência de instalação lógica e rápida.

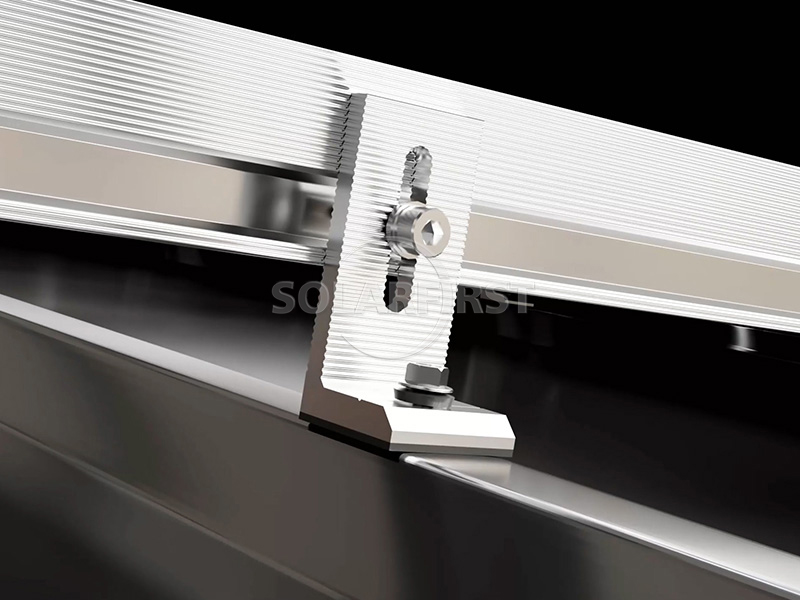

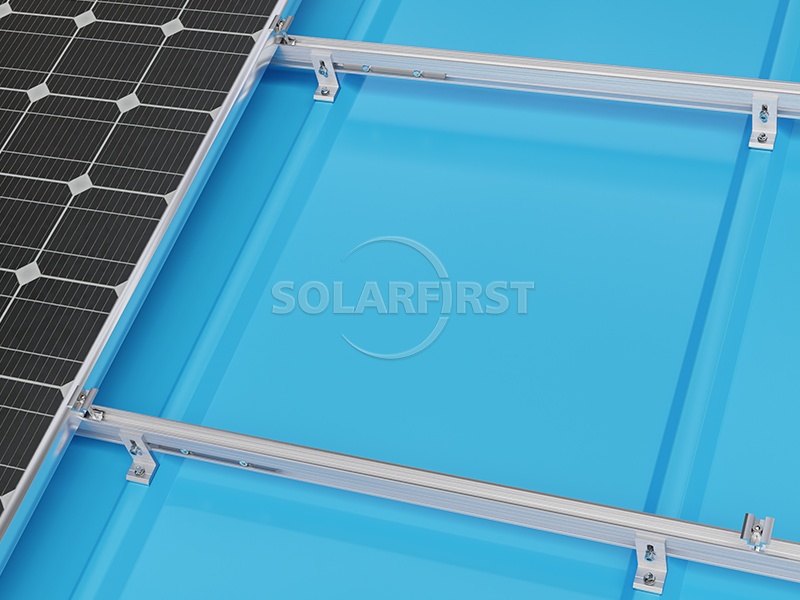

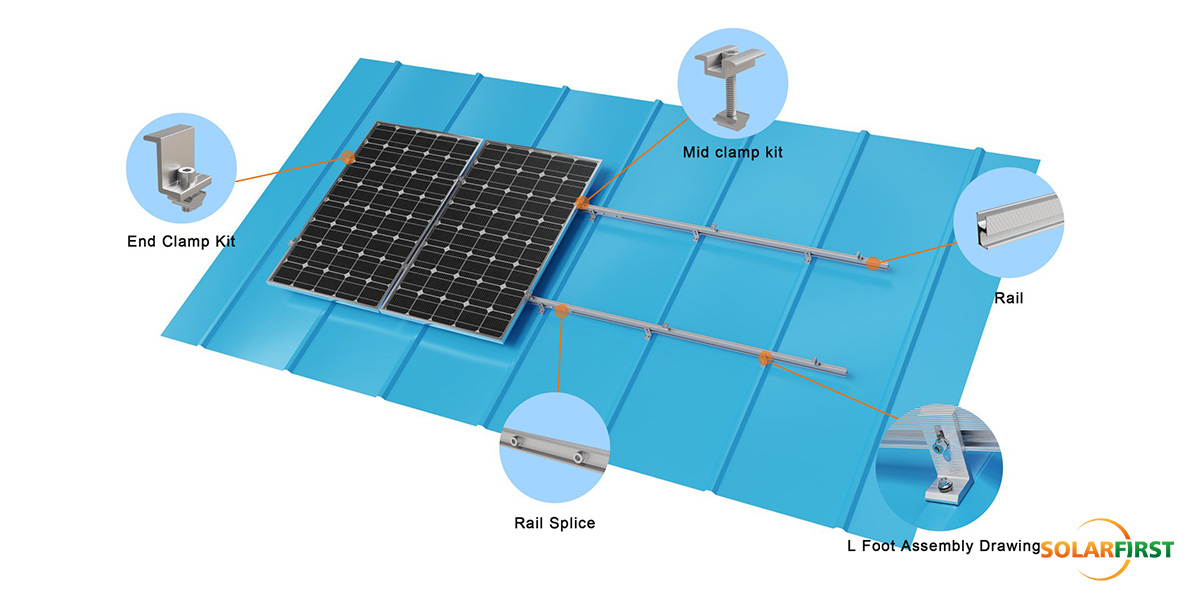

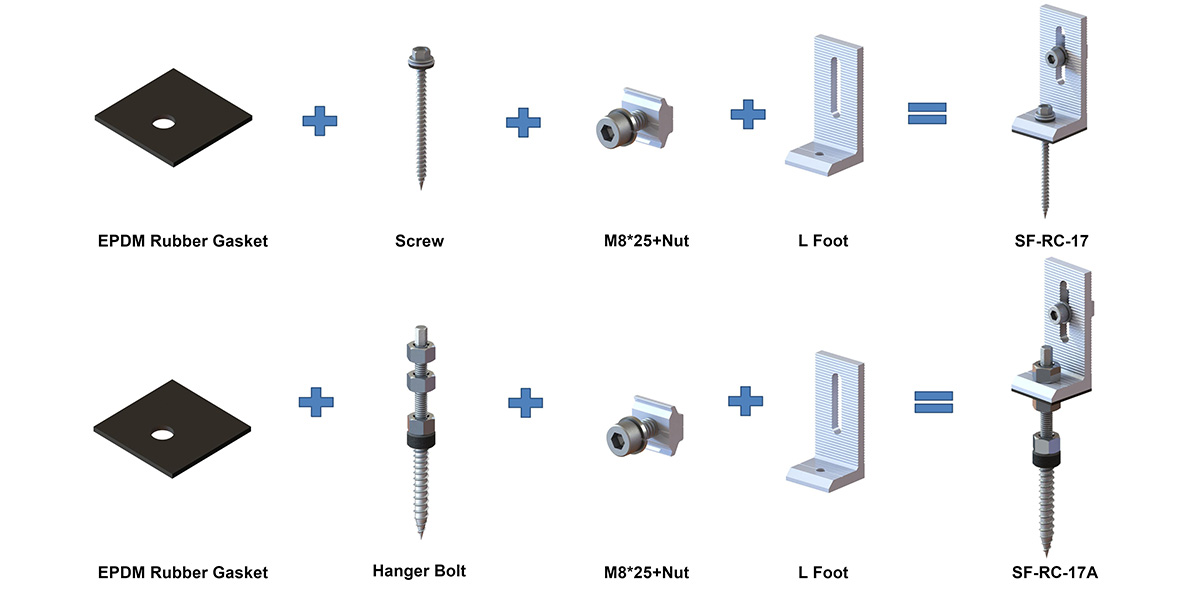

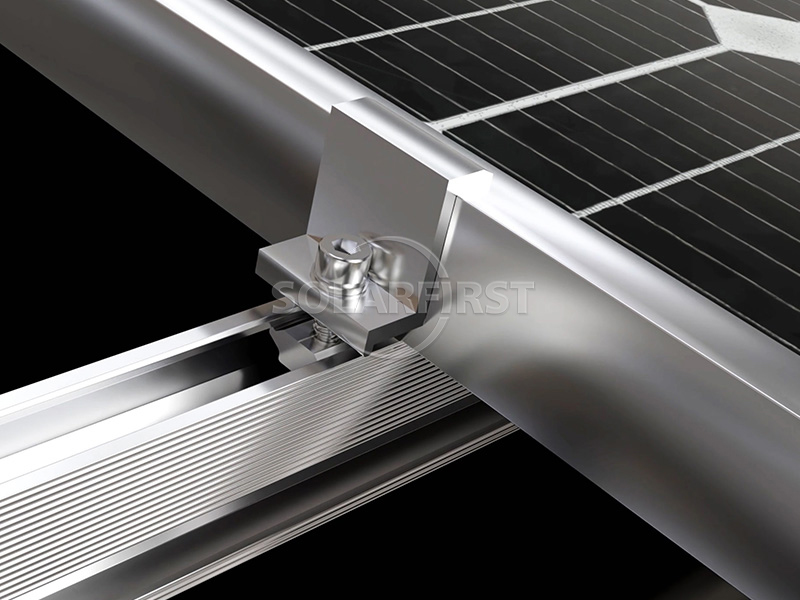

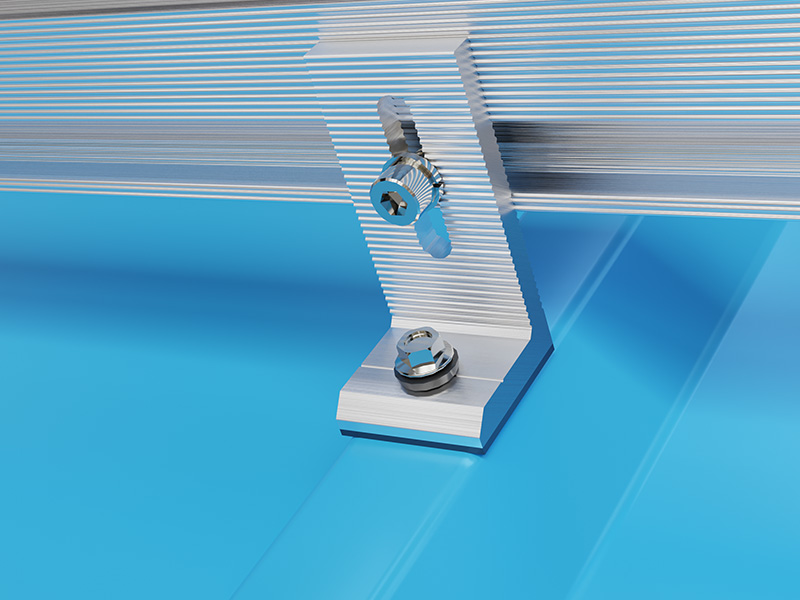

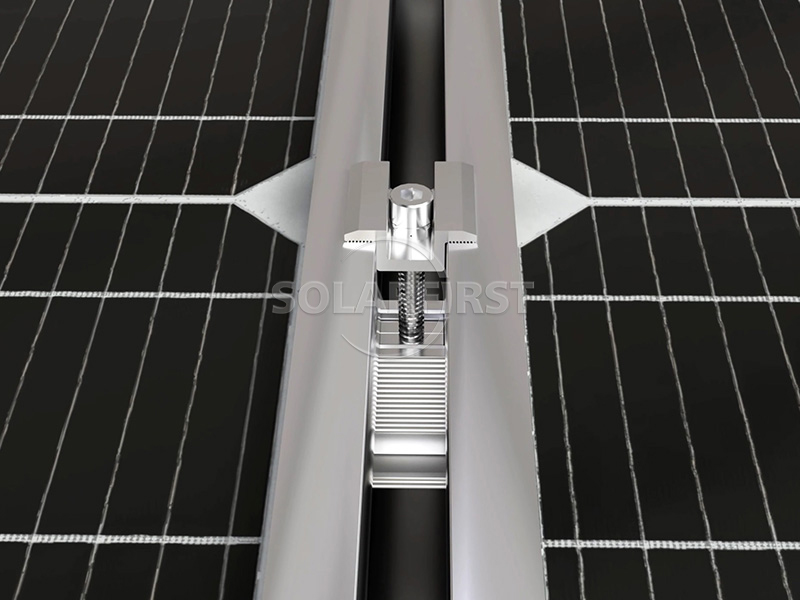

O processo de instalação começa com a marcação e a perfuração, seguidas da fixação do kit de pés em L com parafusos autoatarraxantes. Os trilhos são então fixados e conectados com conectores dedicados, criando uma estrutura de suporte contínua. Os módulos fotovoltaicos são colocados nos trilhos montados e fixados firmemente com grampos terminais e centrais pré-montados. Este processo claro e passo a passo garante uma implantação rápida e custos de mão de obra mais baixos.
Apesar da instalação simples, o sistema foi projetado para alto desempenho, capaz de suportar cargas de vento de até 60 m/s e cargas de neve de 1,4 kN/m². É construído em alumínio anodizado durável AL6005-T5 e aço inoxidável SUS304, e conta com uma garantia de 10 anos, garantindo confiabilidade a longo prazo no telhado.
| Indicadores-chave | Detalhes dos parâmetros |
| Telhado aplicável | Telhado de telha metálica tipo trapézio |
| Carga de vento | 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo ao telhado |
| Material principal | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| padrão | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| Garantia | Garantia de 10 anos |
05 Cenários aplicáveis
✔ Fábrica de manufatura: Telhado de prédios de fábricas automotivas/eletrônicas
✔ Centro de logística de cadeia fria: Grande telhado de armazém
✔ Atualização de estufa agrícola: Estufa com estrutura de aço leve
06 Serviços técnicos profissionais
▶ Projeto de esquema e análise estrutural:
Forneça relatórios de carga profissionais, simulação de arranjo de acessórios e soluções de visualização BIM.
▶ Suporte de exploração no local:
Os engenheiros realizam pesquisas no local das condições do telhado para confirmar as condições de instalação e os pontos de risco.
▶ Treinamento e orientação de instalação:
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
▶ Testes ambientais extremos
• Passa o impacto de baixa temperatura a -40℃
• Corrosão por névoa salina (mais de 3.000 horas)
• Testes extremos, como simulação de furacão de 60 m/s.
▶ Certificação de terceiros
• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.
08 Pacotes e Envio
Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

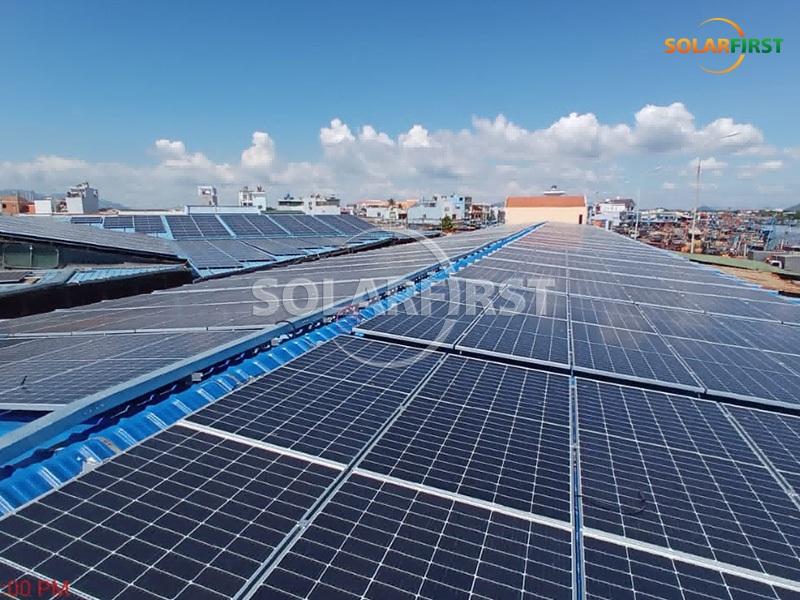

09 Projeto Caso
