01 Descrição do Produto

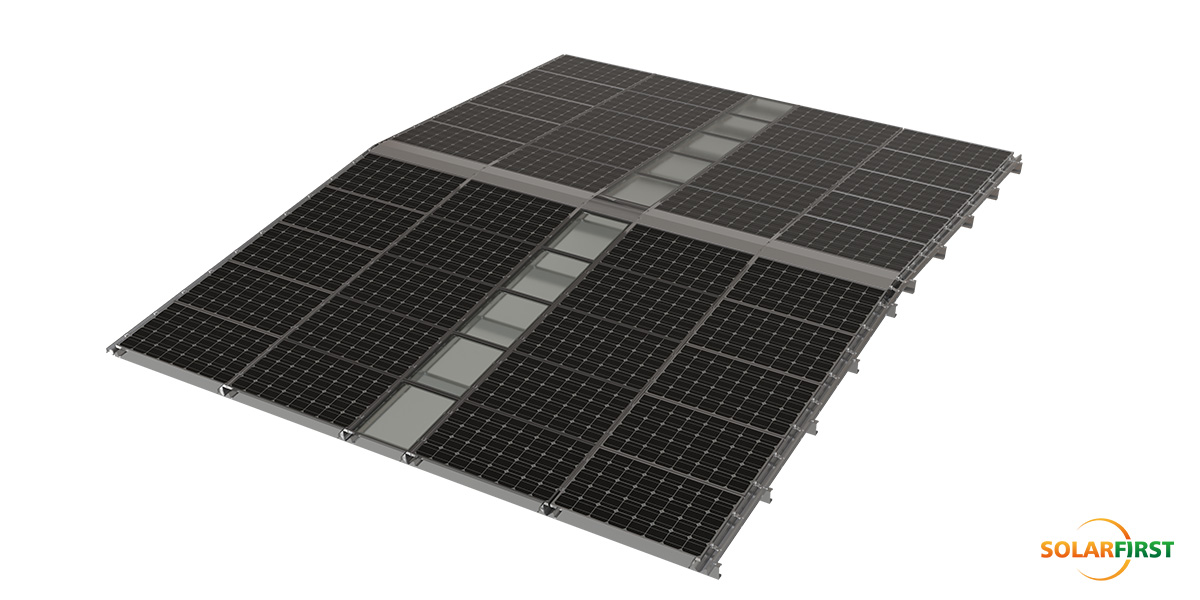

O SF BIPV Roof Mount integra perfeitamente a geração de energia solar com a arquitetura moderna, oferecendo uma solução fotovoltaica inovadora e à prova d'água integrada à edificação. Este sistema substitui materiais de cobertura tradicionais, como chapas ou telhas metálicas, transformando telhados em geradores de energia eficientes, mantendo a funcionalidade estrutural completa.

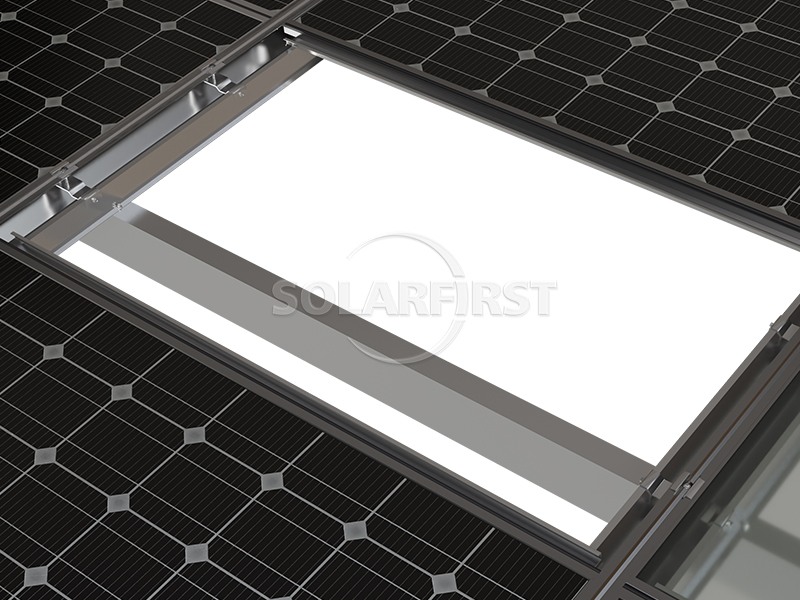

Com um design avançado à prova d'água, o sistema garante 100% de proteção contra vazamentos, canalizando a água da chuva através dos vãos entre os painéis para calhas e tubulações de drenagem, evitando a entrada de água no espaço abaixo. A estrutura do telhado suporta placas antiderrapantes opcionais para passarelas de manutenção seguras e painéis transparentes para iluminação natural, combinando praticidade com estética.
Construído em alumínio anodizado de alta resistência AL6005-T5, aço inoxidável SUS304 ou aço galvanizado a quente, este sistema durável suporta cargas de vento de até 60 m/s e cargas de neve de 1,4 kN/m², atendendo aos padrões internacionais, incluindo GB, EN e ASCE. Com garantia de 10 anos, oferece uma solução de cobertura confiável e sustentável para edifícios comerciais e residenciais.

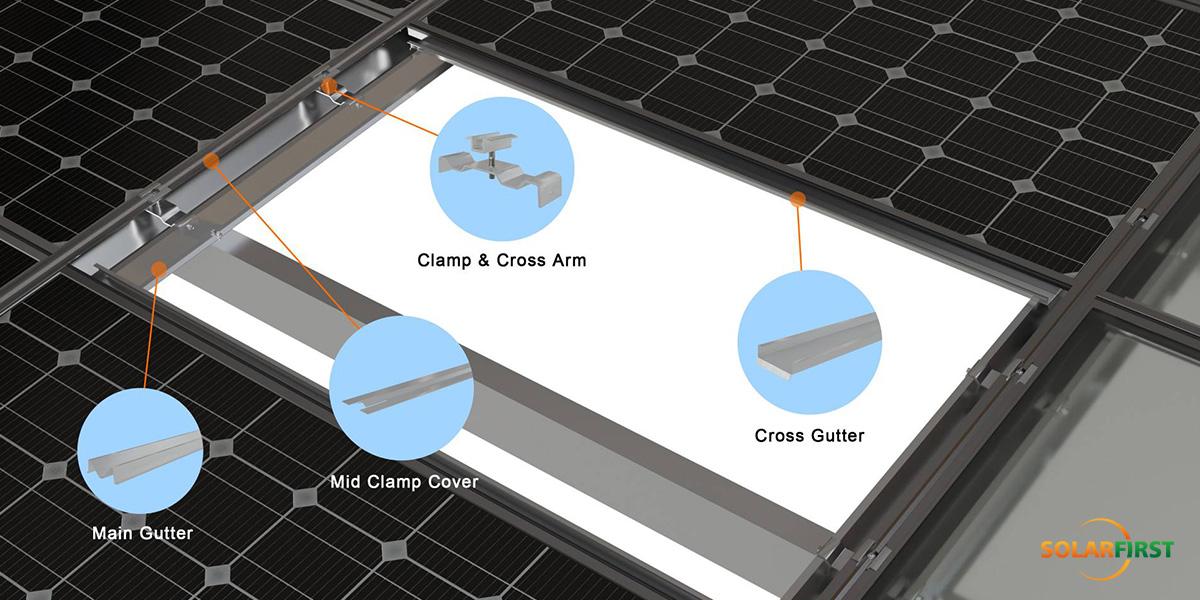

02 Diagrama esquemático do acessório
03 Parâmetros de Engenharia Essencial
| Indicadores-chave | Detalhes dos parâmetros |
| Instalação | Telhado BIPV |
| Carga de vento | até 60m/s |
| Ângulo de inclinação | ≥3° |
| Carga de neve | 1,4 kN/m² |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304, aço galvanizado a quente |
| Garantia | Garantia de 10 anos |
04 Cenários de Aplicação Industrial
✔ Grande planta de fabricação
✔ Centro logístico de cadeia fria
✔ Complexo comercial
✔ Centro de transporte: Aeroporto
05 Serviços técnicos profissionais
▶ Projeto de esquema e análise estrutural:
Forneça relatórios personalizados de cálculo de carga (incluindo análise de carga de vento/carga de neve/força sísmica).
▶ Suporte de exploração no local:
Os engenheiros realizam investigações no local das condições geológicas (capacidade de suporte do solo/declive/ambiente corrosivo).
▶ Treinamento e orientação de instalação:
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
06 Sistema de verificação técnica
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
▶ Testes ambientais extremos
• Passa o impacto de baixa temperatura a -40℃
• Corrosão por névoa salina (mais de 3.000 horas)
• Testes extremos, como simulação de furacão de 60 m/s.
▶ Certificação de terceiros
• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.
07 Pacotes e Envio
Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

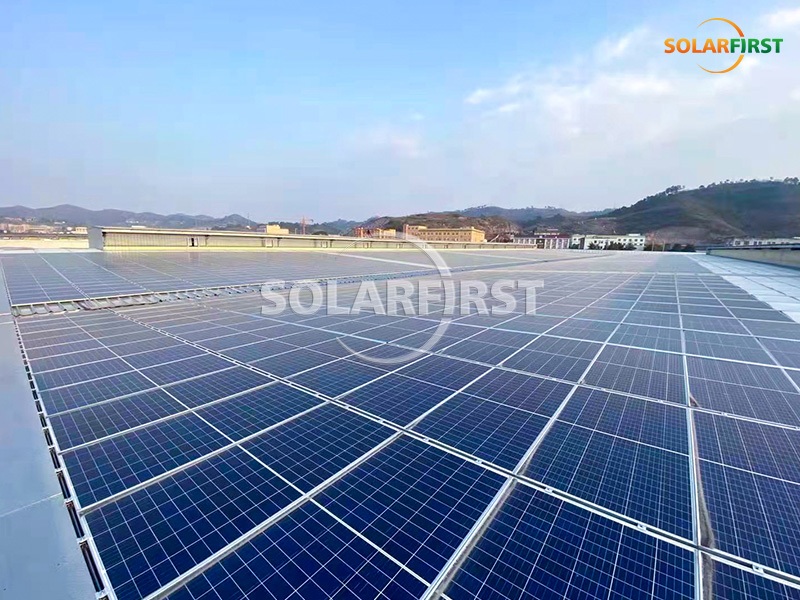

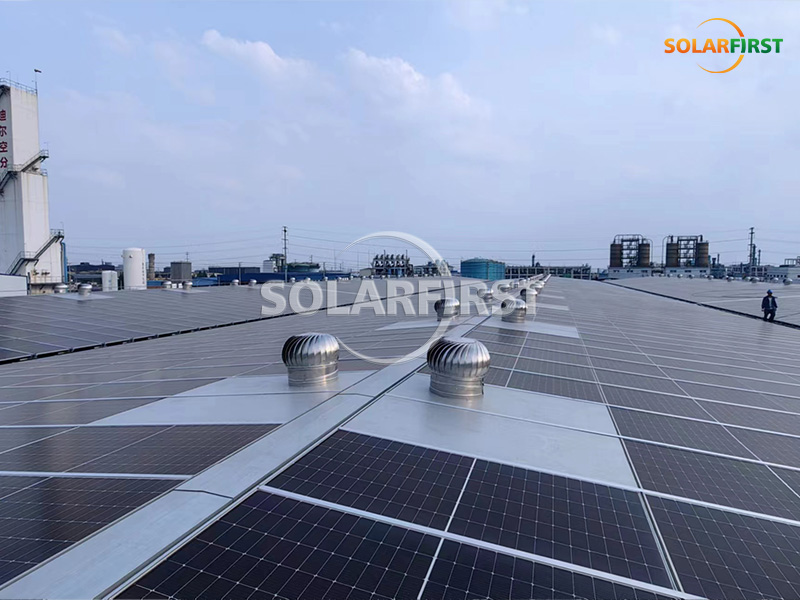

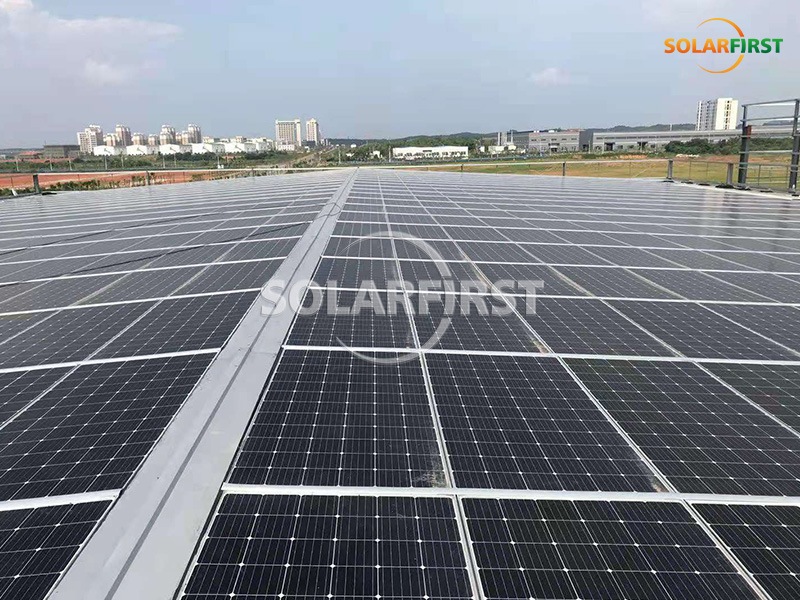

08 Projeto Caso
O sistema de cobertura fotovoltaica integrada à edificação (BIPV) revoluciona o modelo tradicional de construção de telhados, utilizando módulos solares como estrutura central do envoltório do edifício e substituindo diretamente os painéis ou telhas metálicas. O sistema adota um design inovador de drenagem escalonada. Por meio de canais precisos de condução de água e sistemas de coleta de água em beirais, ele alcança 100% de garantia de vazamento zero (certificação de estanqueidade dinâmica pela norma EN 13830), eliminando completamente o risco de intrusão de águas pluviais.
