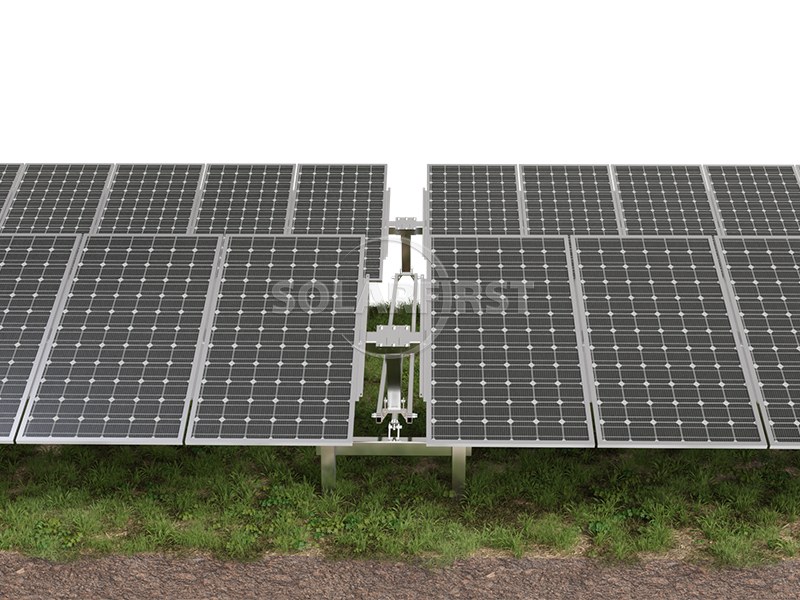

Sistemas de rastreamento solar Horizon Série D

01 Descrição do Produto

O rastreador Horizon Série D foi projetado para alta adaptabilidade a terrenos irregulares com desnível de até 15% na direção NS. Seu design de módulo 2P reduz significativamente o número de fundações de estacas necessárias para aproximadamente 140 peças por MW, reduzindo os custos gerais.

O sistema é compatível com módulos de células de 182 mm e 210 mm e apresenta um layout sem obstáculos entre rastreadores independentes para facilitar a construção e a manutenção. Sua confiabilidade é reforçada por um sistema de controle independente que monitora a operação e identifica pontos de falha para minimizar a perda de potência. A tecnologia de rastreamento inteligente ajusta o ângulo de inclinação com base em dados do terreno e do clima para aumentar a geração de energia. A estabilidade do sistema é garantida por meio de um design estrutural exclusivo e rigorosos testes em túnel de vento.

A estrutura principal é feita de aço galvanizado a quente ou revestido com Zn-Al-Mg, com espessura média de revestimento ≥80 μm. Ela utiliza um sistema de acionamento giratório e suporta vários tipos de fundação, incluindo estacas de concreto armado (PHC), estacas moldadas no local e estacas de aço.

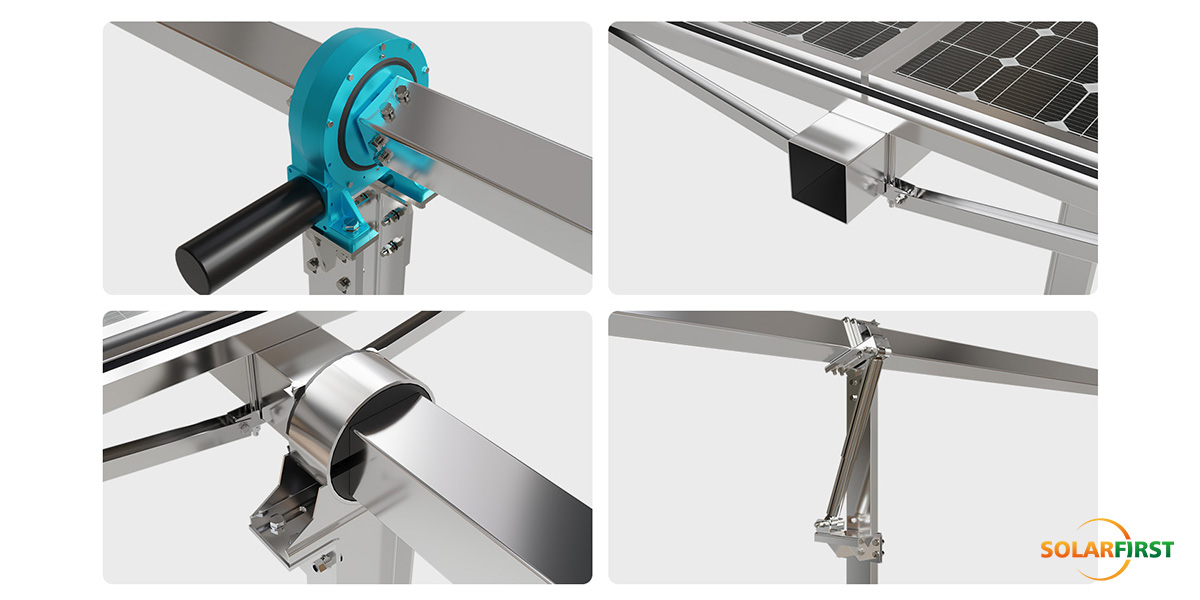

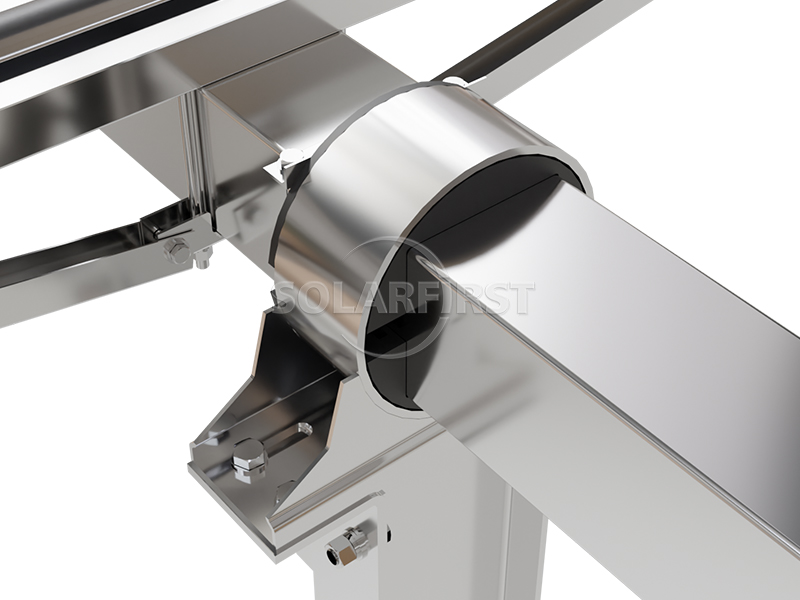

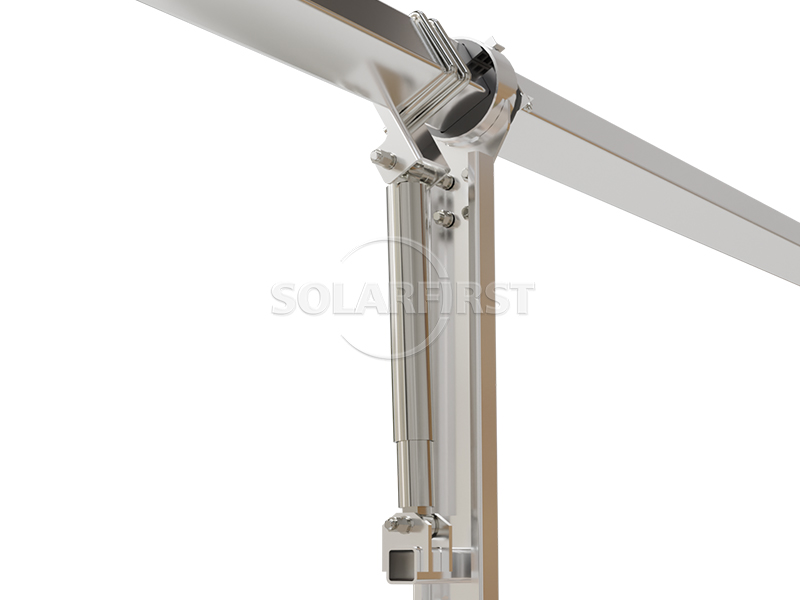

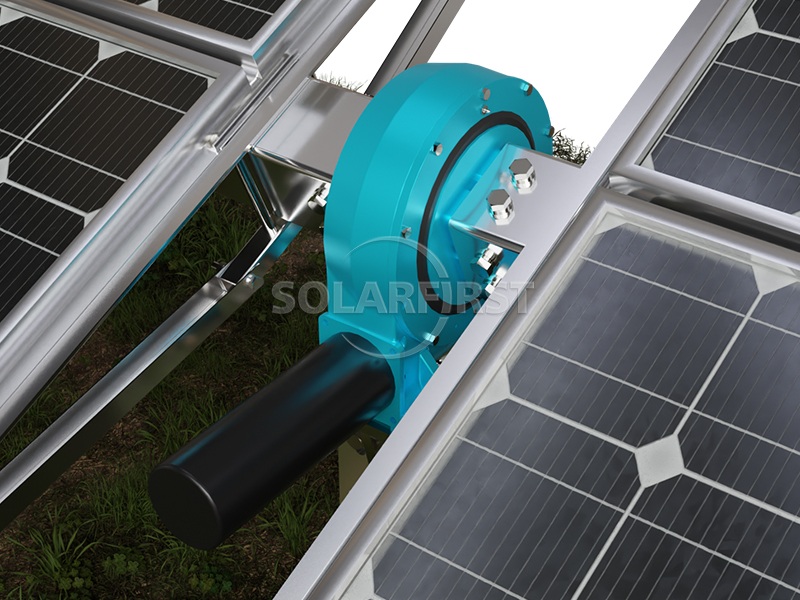

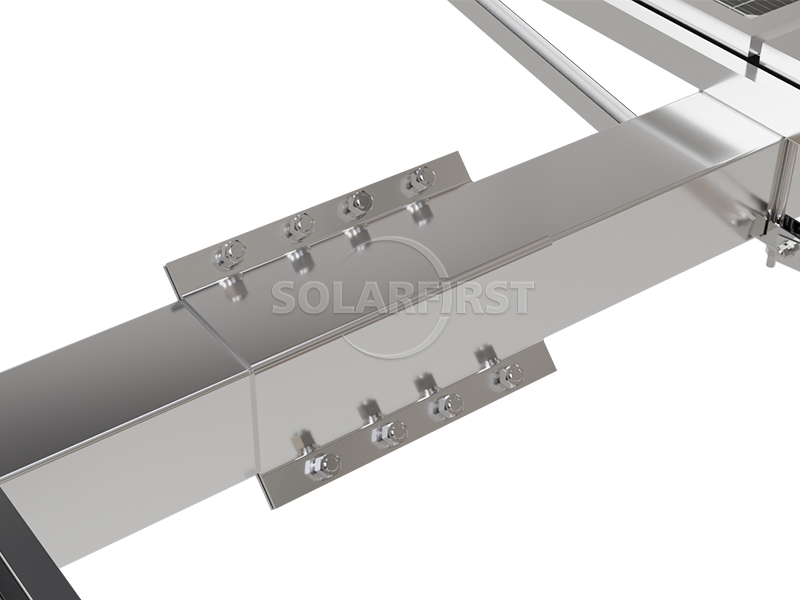

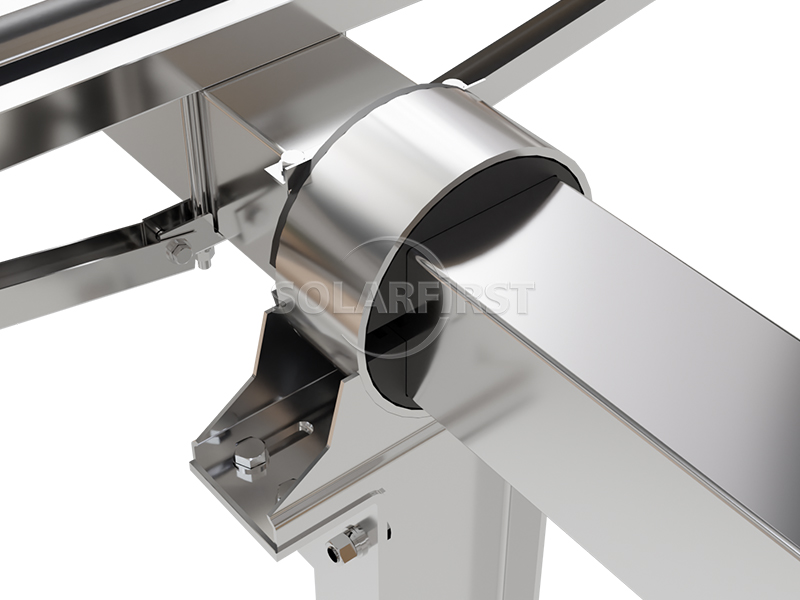

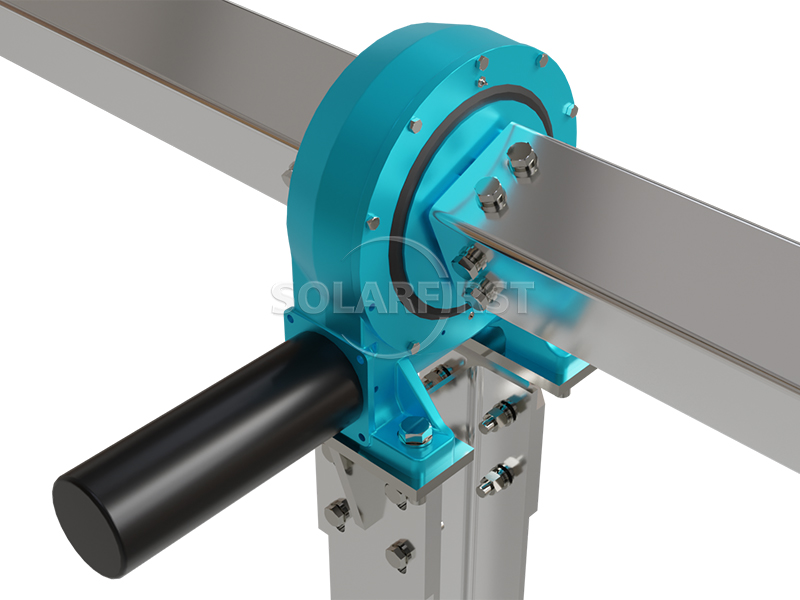

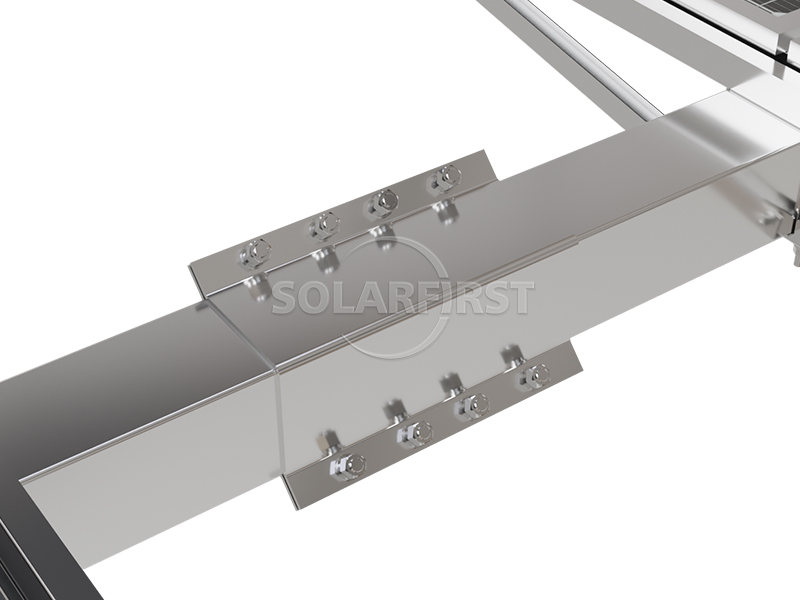

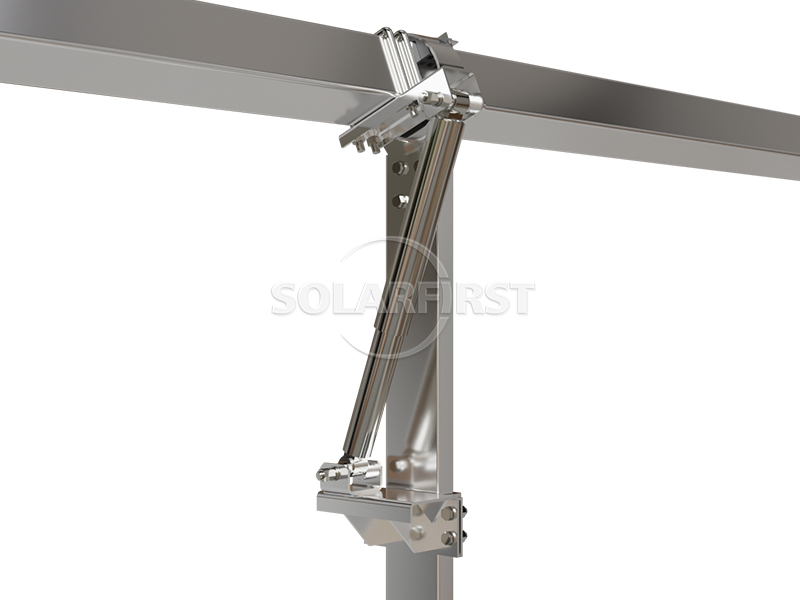

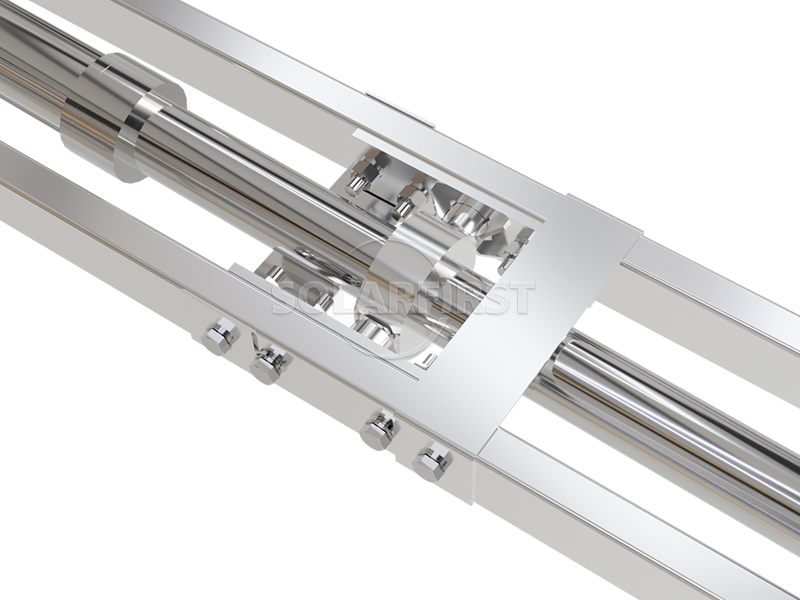

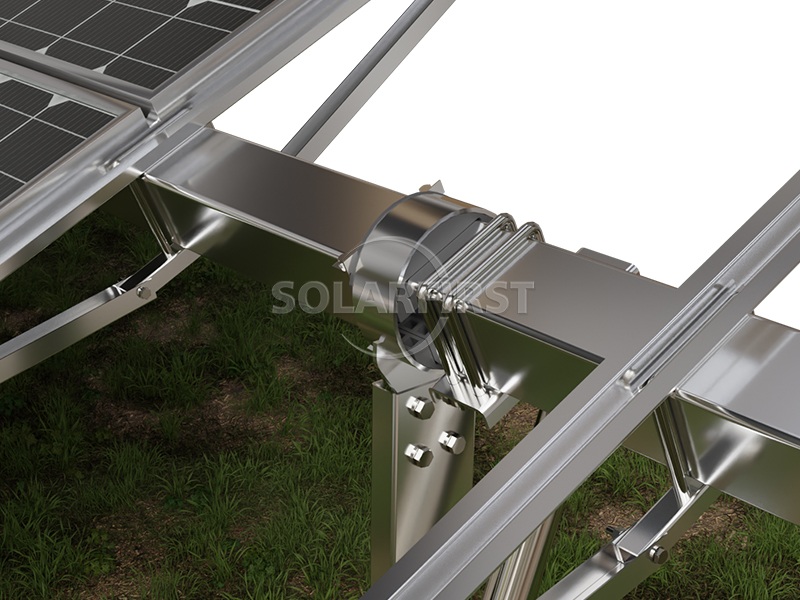

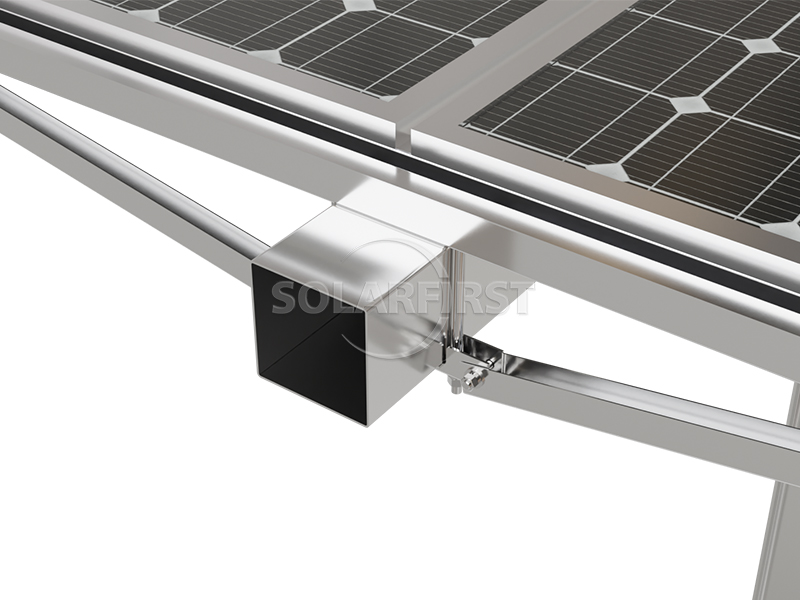

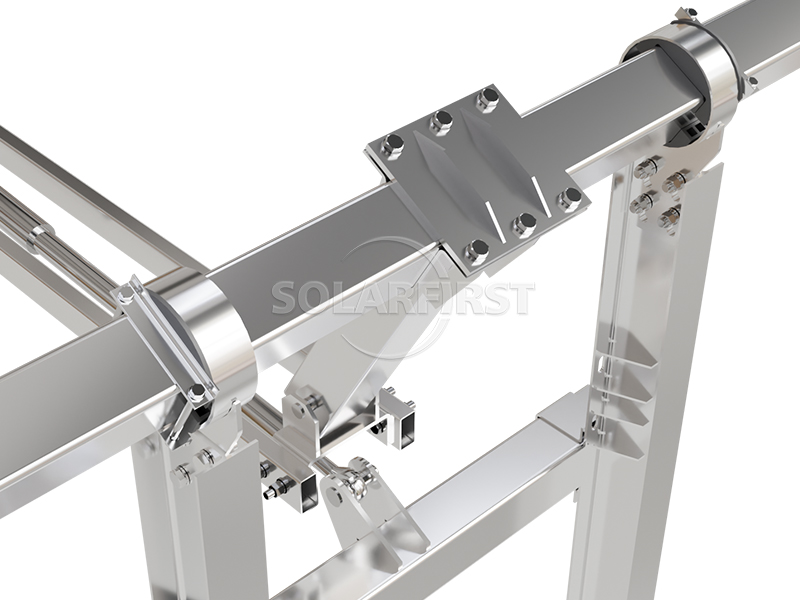

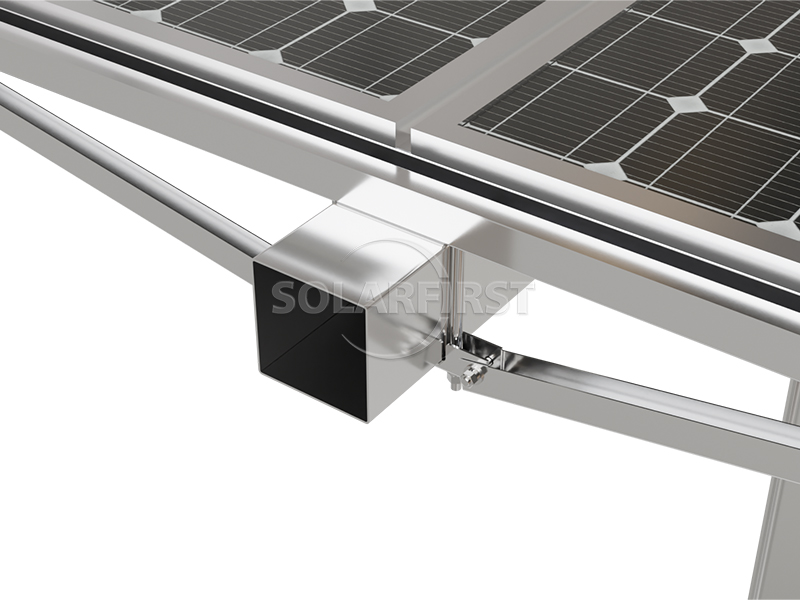

02 Diagrama esquemático do acessório

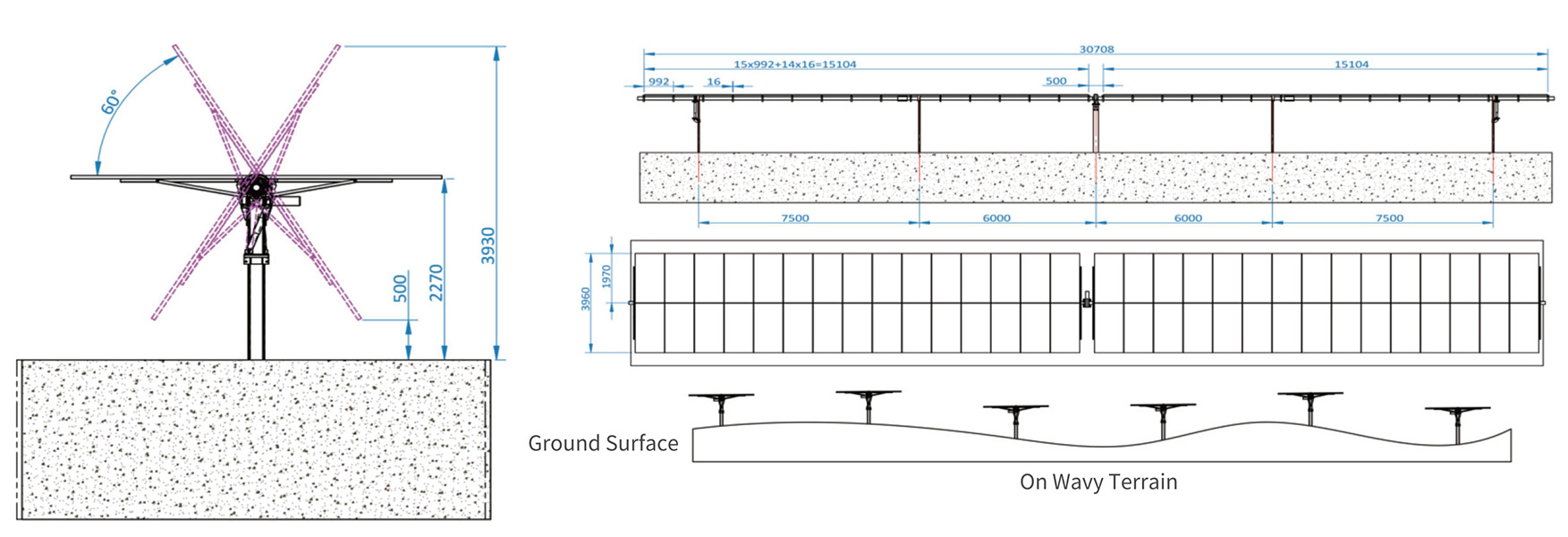

03 Parâmetros de Engenharia Essencial

04 Cenários de Aplicação Industrial

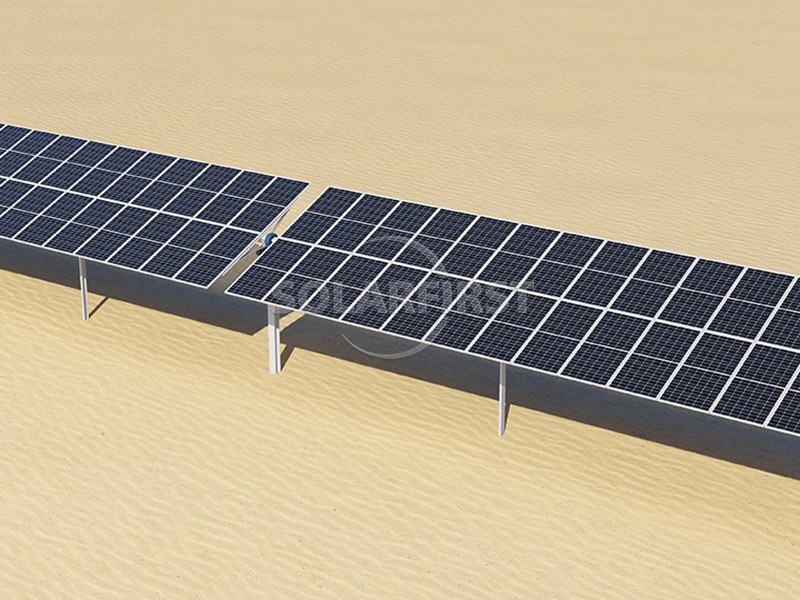

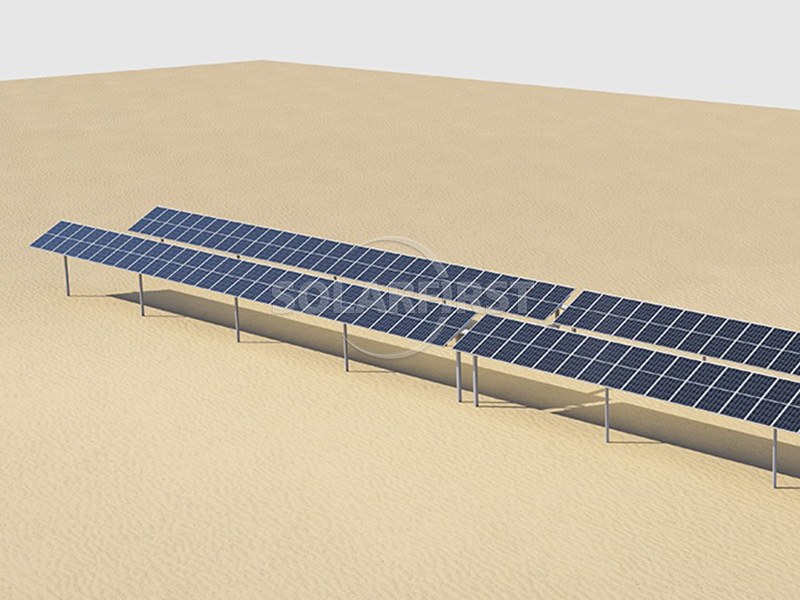

✔ Desertos e terras marginais: Sistemas aplicáveis: Sistemas de rastreamento de eixo único e duplo

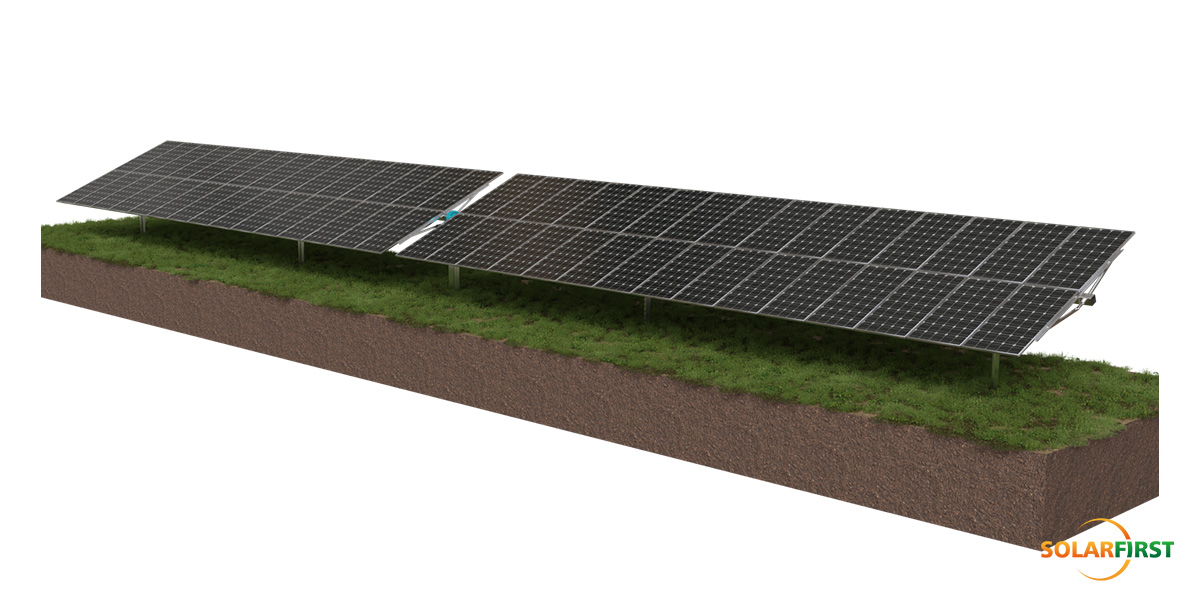

✔ Declives e terrenos ondulados: Sistemas aplicáveis: Sistemas de eixo único inclinado/eixo duplo adaptativo

✔ Fornecimento de energia fotovoltaica e comunitária em telhados: Sistemas aplicáveis: Sistemas leves de eixo único plano/eixo duplo de pequeno porte

05 Serviços técnicos profissionais

▶ Projeto de esquema e análise estrutural:

Forneça relatórios personalizados de cálculo de carga (incluindo análise de carga de vento/carga de neve/força sísmica).

▶ Suporte de exploração no local:

Os engenheiros realizam investigações no local das condições geológicas (capacidade de suporte do solo/declive/ambiente corrosivo).

▶ Treinamento e orientação de instalação:

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

06 Sistema de verificação técnica

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

▶ Testes ambientais extremos

• Passa o impacto de baixa temperatura a -40℃

• Corrosão por névoa salina (mais de 3.000 horas)

• Testes extremos, como simulação de furacão de 60 m/s.

▶ Certificação de terceiros

• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.

07 Pacotes e Envio

Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

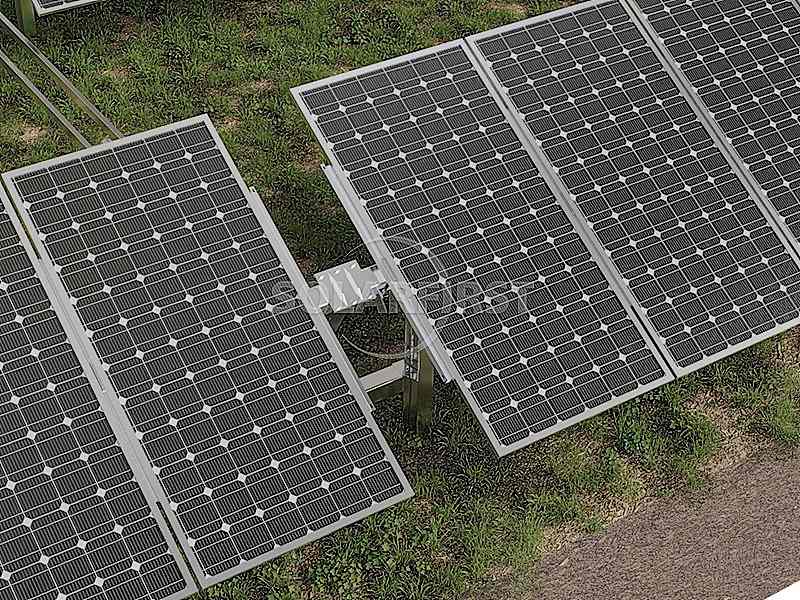

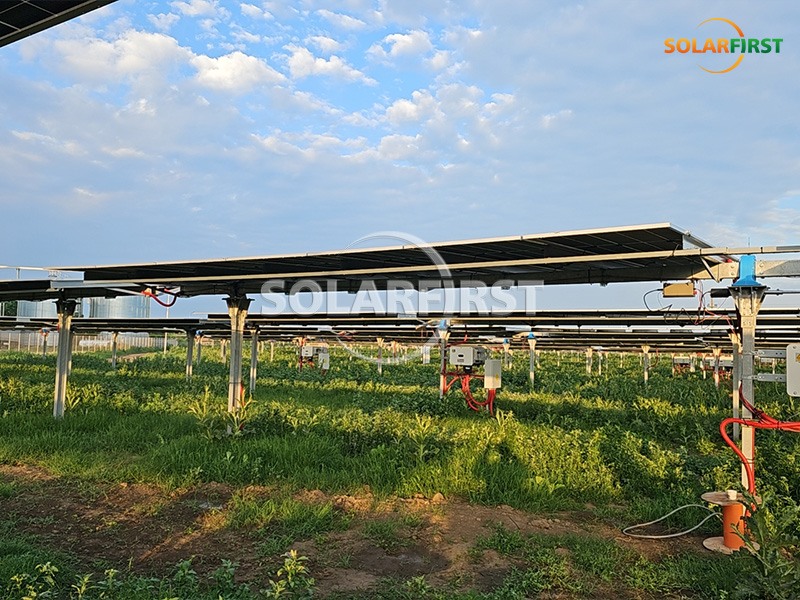

08 Projeto Caso
