Suporte para painel solar em sacada

01 Descrição do Produto

O SF Balcony Mount oferece uma solução inovadora para sistemas solares em varandas residenciais, com painéis solares de ângulo ajustável que otimizam a geração de energia em espaços limitados. Esses suportes de montagem especializados para instalações em varandas residenciais oferecem aos proprietários uma maneira prática de utilizar espaços anteriormente não utilizados para a produção de energia solar.

Este sistema de montagem em varandas apresenta uma ampla faixa de ajuste de inclinação, de 25° a 50°, permitindo que os proprietários maximizem a exposição solar durante todo o ano. A estrutura pré-montada simplifica a instalação, exigindo apenas o desdobramento e a fixação em grades de varanda existentes, sem ferramentas profissionais ou modificações complexas. Seu design adaptável acomoda diversos tipos de varandas e também pode ser configurado para instalação na parede ou no solo, quando necessário.

Projetado para atender aos padrões de segurança residencial, o sistema suporta cargas de vento de até 60 m/s e cargas de neve de 1,4 kN/m². Construído com componentes de alumínio anodizado AL6005-T5 resistente à corrosão e aço inoxidável SUS304, a solução de montagem suporta painéis solares residenciais de tamanhos padrão (60 e 72 células) e conta com garantia de 10 anos para confiabilidade a longo prazo.

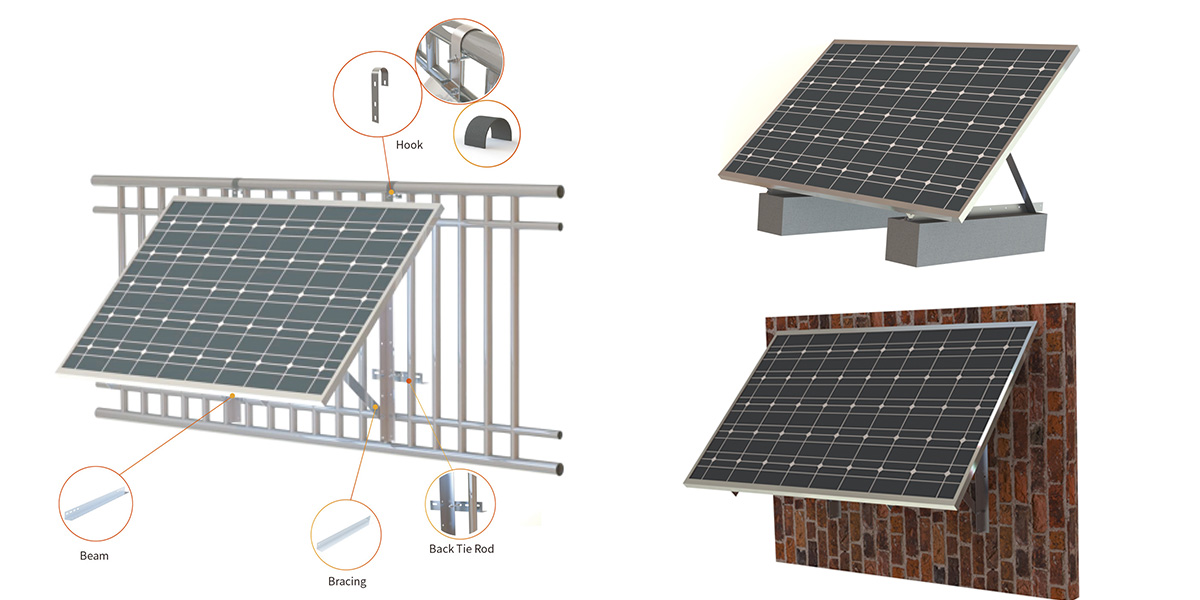

02 Diagrama esquemático do acessório

03 Parâmetros de Engenharia Essencial

0574 Cenários de Aplicação Industrial

✔ Sistema fotovoltaico para grades de varandas residenciais

✔ Renovação fotovoltaica de guarda-corpos de edifícios comerciais

✔ Requisitos simples de suporte de parede/piso

05 Serviços técnicos profissionais

▶ Projeto de esquema e análise estrutural:

Forneça relatórios de carga profissionais, simulação de arranjo de acessórios e soluções de visualização BIM.

▶ Suporte de exploração no local:

Os engenheiros realizam pesquisas no local das condições do telhado para confirmar as condições de instalação e os pontos de risco.

▶ Treinamento e orientação de instalação:

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

06 Sistema de verificação técnica

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

▶ Testes ambientais extremos

• Passa o impacto de baixa temperatura a -40℃

• Corrosão por névoa salina (mais de 3.000 horas)

• Testes extremos, como simulação de furacão de 60 m/s.

▶ Certificação de terceiros

• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.

07 Pacotes e Envio

Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

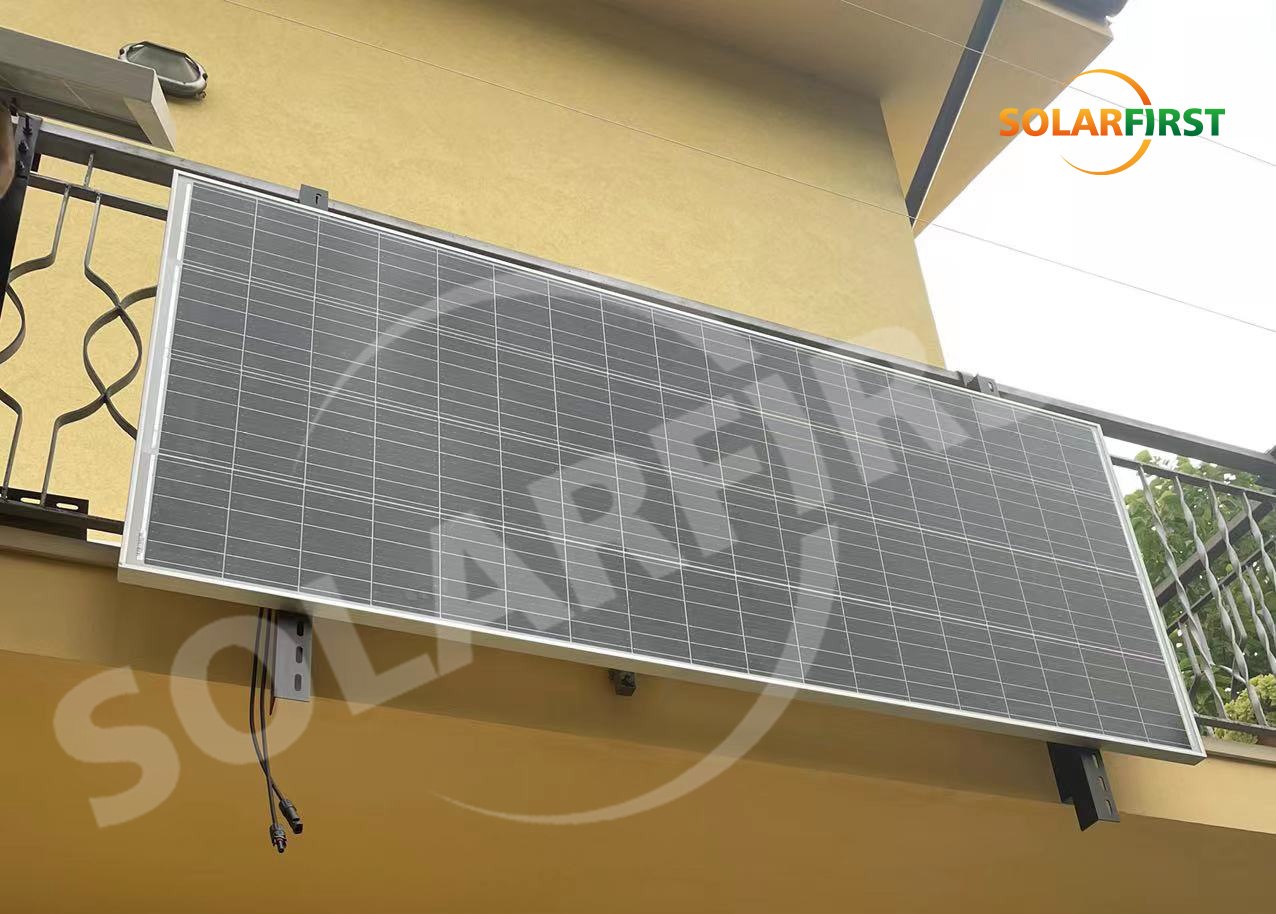

08 Projeto Caso
