Suporte de solo para painéis solares Suporte de solo em alumínioSistema de montagem em solo de concreto com alumínio
Opções de cor/aparência :
Natural silver（Colored according to customer requirements）Certificação :
Anodized Aluminum 6005-T5Tratamento de materiais e superfícies :
CE, ISO 9001, SGS01 Descrição do produto

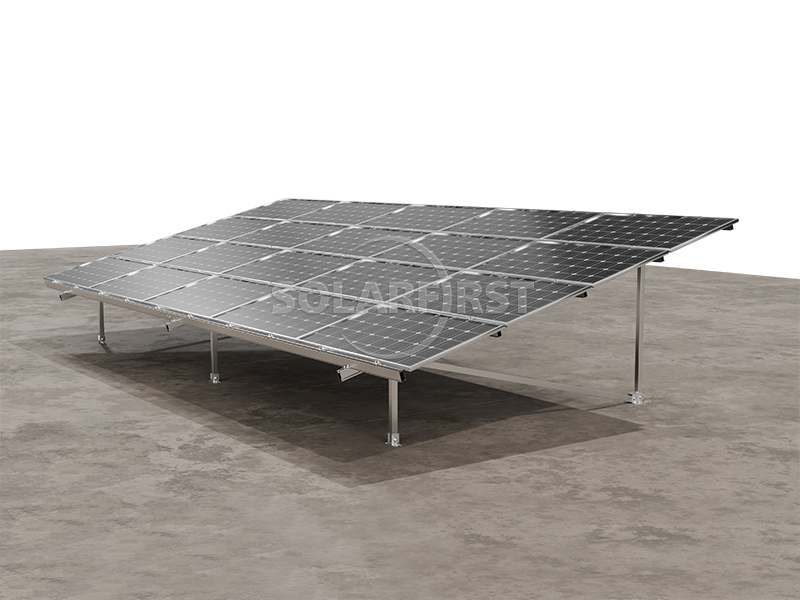

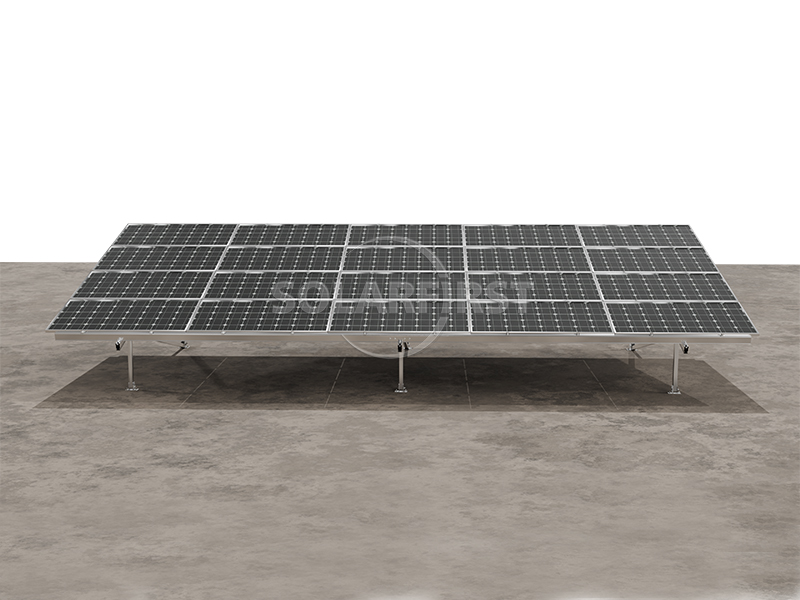

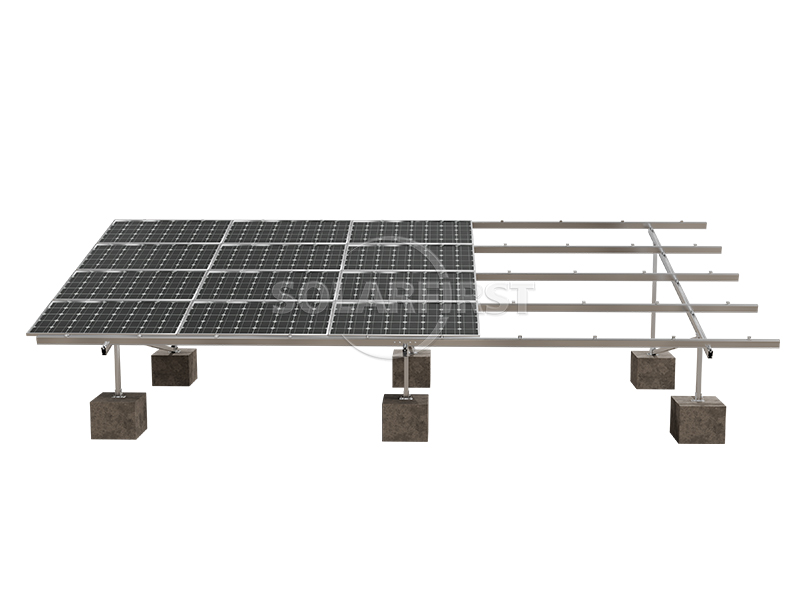

Este sistema de montagem para módulos solares é uma estrutura de montagem altamente resistente à corrosão para instalação no solo, feita com liga de alumínio 6005 e aço inoxidável 304.
As vigas e os suportes serão pré-montados em nossa fábrica antes da entrega, para economizar tempo de trabalho no local. O design especial da placa de base garante uma ampla gama de ajustes em altura e direção longitudinal, adaptando-se ao local de instalação.
O tipo de estrutura escolhido dependerá das condições do local e dos requisitos de carga.

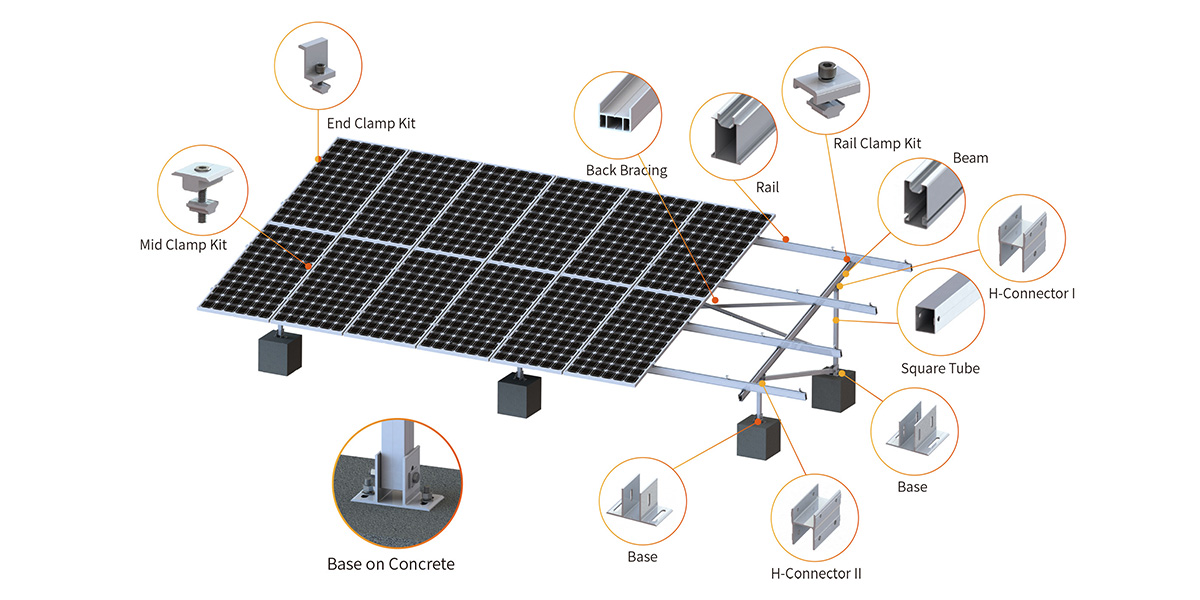

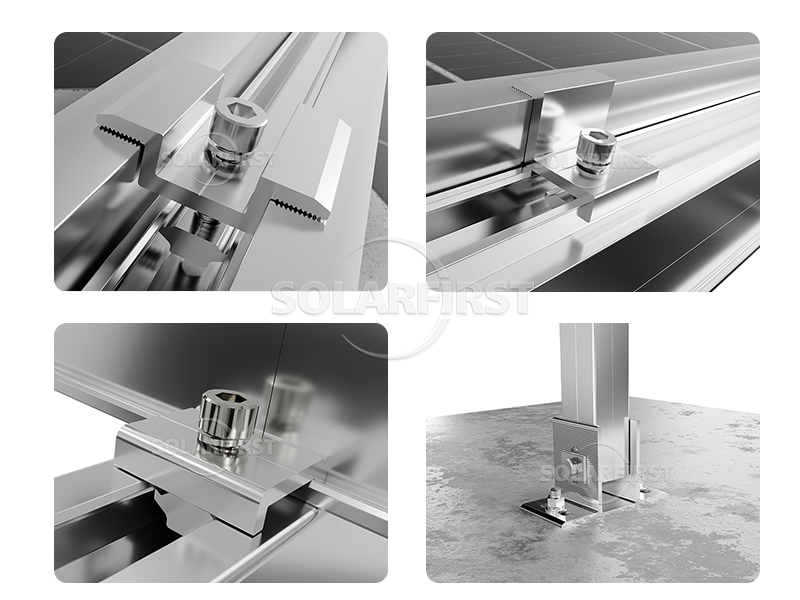

02 Diagrama esquemático de acessórios

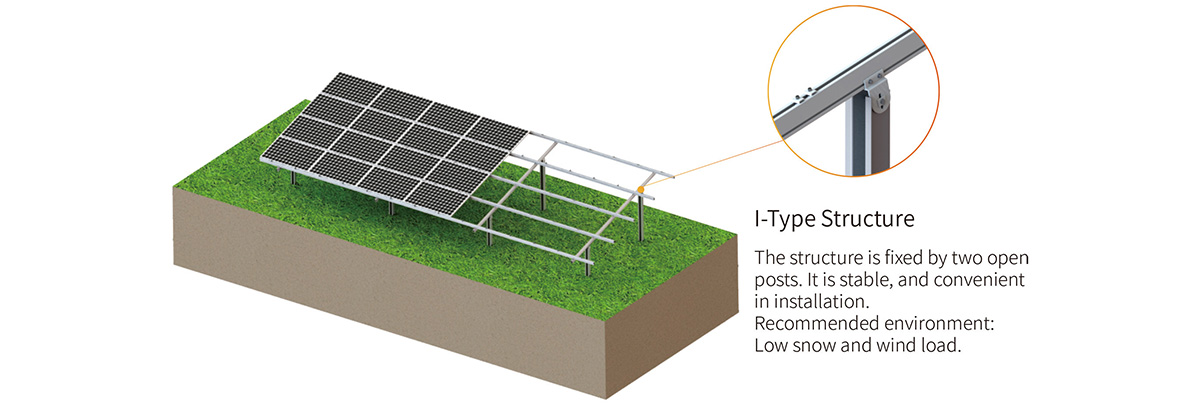

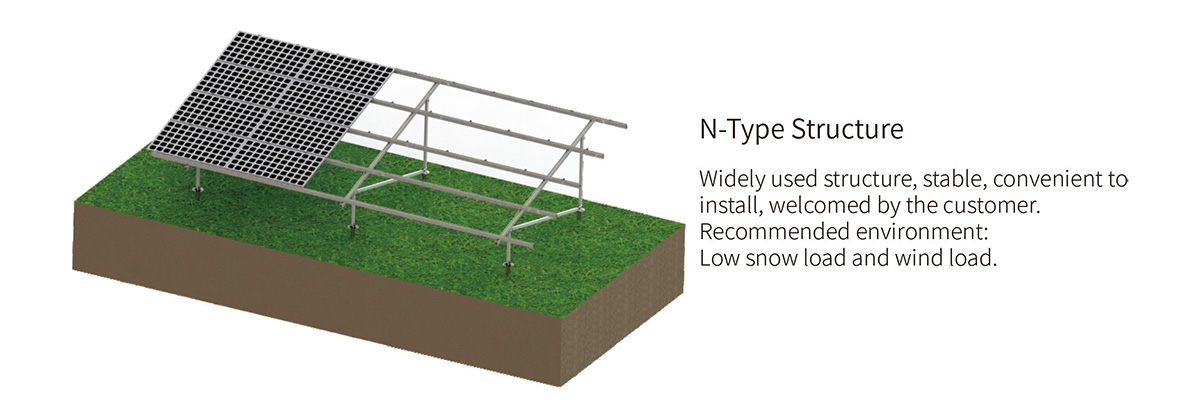

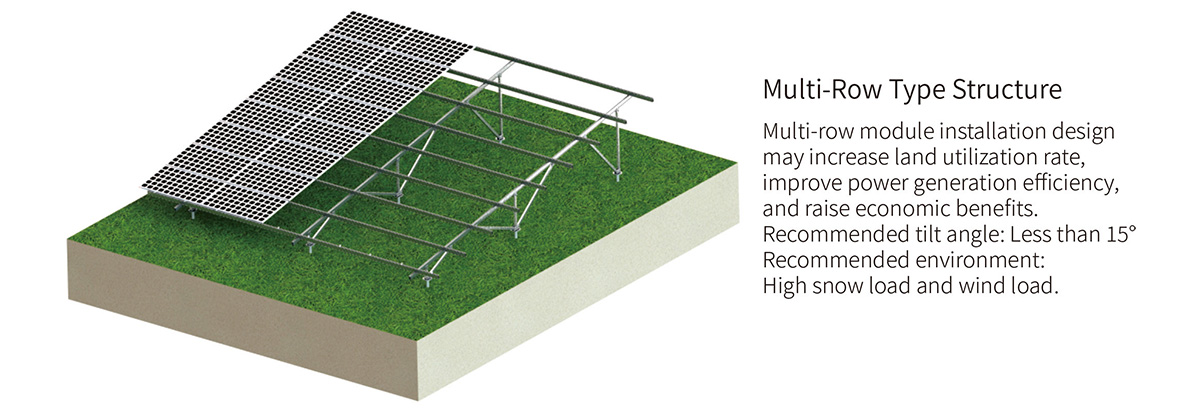

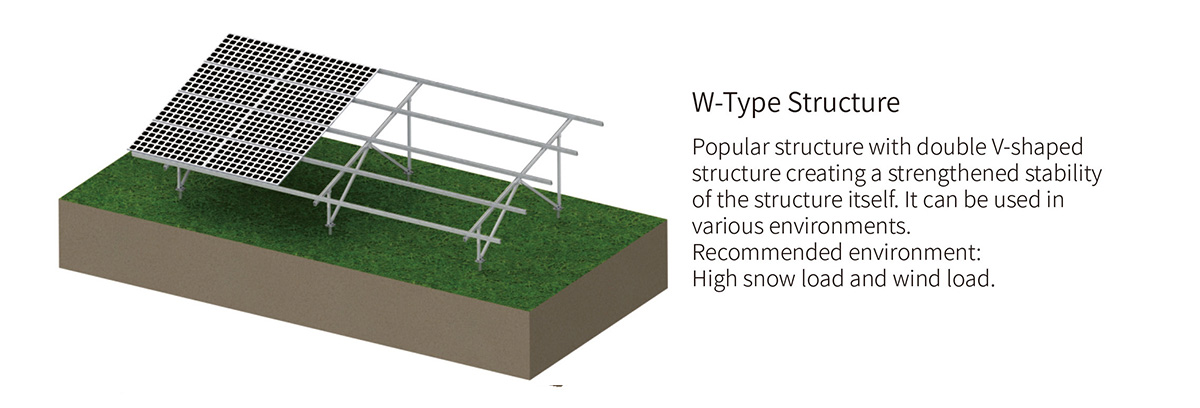

03 Estrutura
04 Parâmetros Essenciais de Engenharia
| Indicadores-chave | Detalhes do parâmetro |
| Telhado aplicável | Chão |
| Carga de vento | 60 m/s |
| carga de neve | 1,4 kN/m² |
| Fundação | Estaca helicoidal / Concreto |
| Material principal | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| padrão | Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
05 Cenários de Aplicação Industrial
✔ Usinas fotovoltaicas instaladas no solo em planícies/colinas
✔ Fazenda fotovoltaica em deserto/planície de maré
✔ Parque fotovoltaico de grande escala
06 Serviços técnicos profissionais
▶ Projeto da solução e análise estrutural:
Fornecer desenhos de soluções personalizadas, relatórios de cálculo de carga (incluindo análise de carga de vento/carga de neve/força sísmica) ou desenhos de montagem.
▶Vistoria no local:
Os engenheiros realizam investigações in loco das condições do solo com profissionais locais especializados em sondagem do solo.
▶Treinamento e orientações para instalação:
Fornecer vídeos de instalação, manuais de instalação e orientações de instalação no local para garantir uma instalação segura e completa.
07 Sistema de verificação técnica
Fornecer vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erros na construção.
07 Sistema de verificação técnica
▶ Testes ambientais extremos
• Submeta-se ao impacto de baixa temperatura a -40°C.
• Corrosão por névoa salina (mais de 3.000 horas)
• Testes extremos, como simulação de furacão a 60 m/s.
▶ Certificação de terceiros
• Possuímos certificados de resistência ao vento, à neve, a sismos e de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.
08 Pacotes e Envio
Embalagem padrão internacional; as mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.
09 Caso do Projeto

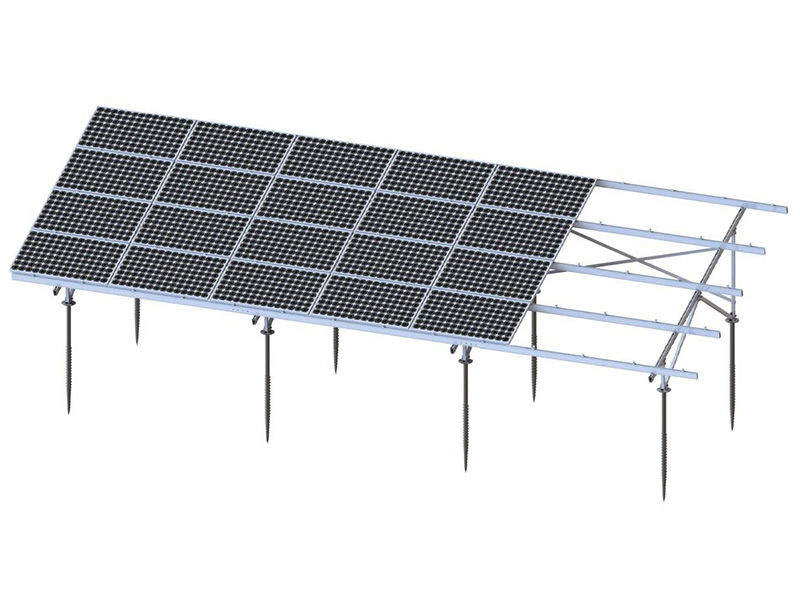

Solar First's ground-mounted solar system is an east-west adjustable, pre-assembled bracket solution designed for large commercial and utility ground-mounted solar installations. It utilizes a durable helical pile foundation, ensuring rapid deployment, robust structural support, and long-term corrosion resistance.
Detalhes
The core competitiveness of aluminum helical pile foundations lies in "fast on-site construction speed, environmental friendliness, and strong adaptability to terrain".
Detalhes

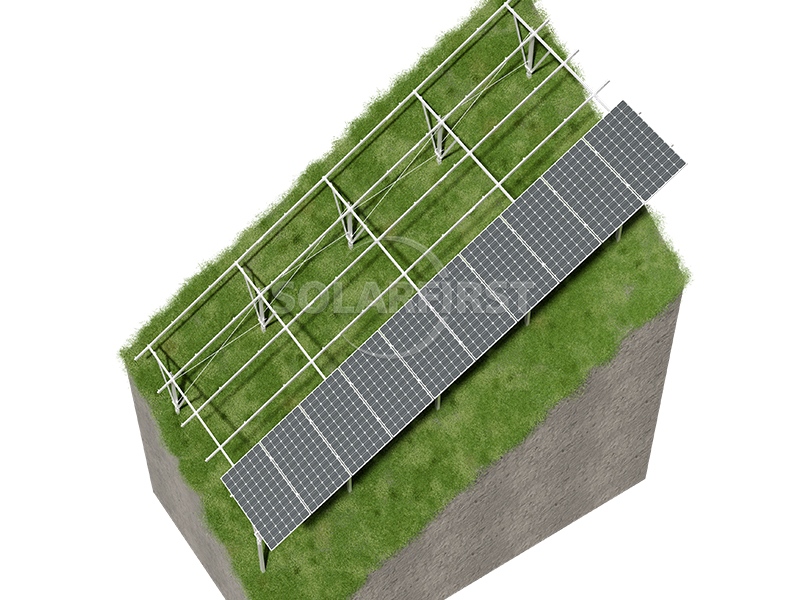

The Solar First Inward-Curved C-Shaped Steel Ground Mounting System is a high-performance solution designed for large-scale ground-mounted plants and projects on complex terrain.
Detalhes
