Estrutura de montagem flexível de camada única SF

01 Descrição do Produto

O sistema de suporte flexível de cabo de camada única SF adota uma estrutura de cabo pré-tensionada para alcançar um vão amplo de 20 metros em um único vão, criando uma altura livre de 6 metros para atender às necessidades combinadas da agricultura e pecuária. Comparado aos suportes fixos, economiza 20% do uso de fundação e 30% do aço. É perfeitamente adaptado a terrenos complexos, como montanhas, desertos e lagoas, e obteve a certificação nacional de estruturas de aço GB50017-2017.

✅ Projeto econômico de grande extensão

• Vão único de 15 a 20 metros (layout de componente de meia corda)≥6 metros de espaço de trabalhoO design de acionamento multiponto melhora a velocidade crítica do vento

• Certificação de velocidade do vento limite de 45 m/s (ASCE 7-10)

✅ Utilização de compósitos com alto espaço livre

• ≥6 metros de espaço de trabalho
• Apoiar a implementação simultânea de plantações agrícolas e de criação de gado

✅ Otimização de custos de materiais

• O uso de aço é reduzido em 30% (cerca de 20 toneladas por MW para suportes fixos)
• Redução de custos básicos (estacas PHC/estacas moldadas no local)

✅ Adaptabilidade todo-terreno

• Montanhas, colinas, desertos, lagoas, terrenos irregulares
• Adaptabilidade de declive: Ângulo de inclinação ≤30°

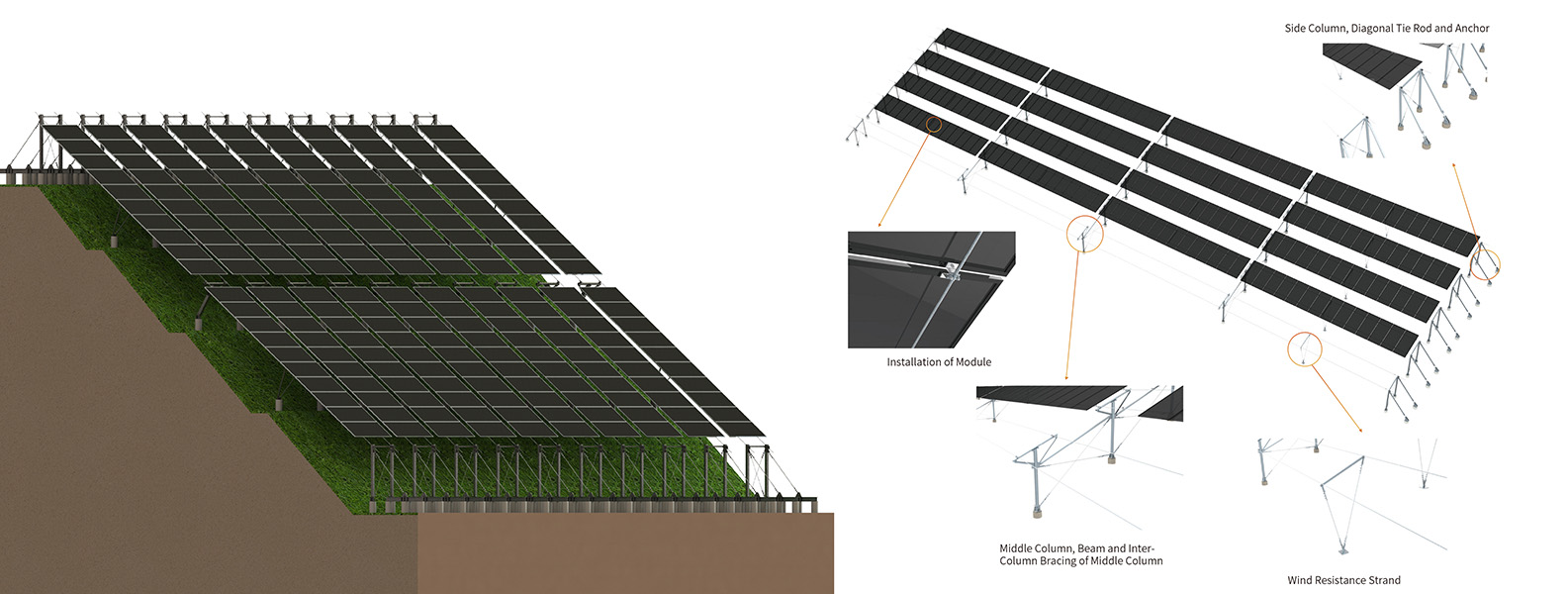

02 Diagrama esquemático do acessório

03 Componentes do Produto

04 Parâmetros de Engenharia Essencial

05 Cenários de Aplicação Industrial

✔ Fotovoltaico de superfície de reservatório/tanque de peixes

✔ Central elétrica de encosta complexa

✔ Área de restauração de mina

✔ Estação de tratamento de esgoto

06 Serviços técnicos profissionais

▶ Projeto de esquema e análise estrutural:

Forneça relatórios personalizados de cálculo de carga (incluindo análise de carga de vento/carga de neve/força sísmica).

▶ Suporte de exploração no local:

Os engenheiros realizam investigações no local das condições geológicas (capacidade de suporte do solo/declive/ambiente corrosivo).

▶ Treinamento e orientação de instalação:

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

▶ Testes ambientais extremos

• Passa o impacto de baixa temperatura a -40℃

• Corrosão por névoa salina (mais de 3.000 horas)

• Testes extremos, como simulação de furacão de 60 m/s.

▶ Certificação de terceiros

• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.

08 Pacotes e Envio

Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

09 Projeto Caso
