01 Descrição do Produto
O Galpão Impermeável BIPV SF-PVROOF02 (Alumínio) integra perfeitamente a estrutura do edifício com a geração de energia solar, oferecendo uma alternativa inovadora e ecológica aos galpões impermeáveis tradicionais. Projetado para oferecer desempenho confiável em diversas condições, este sistema combina funções de proteção contra vento, neve, água e transmissão de luz com geração de energia limpa.
Com uma estrutura compacta e esteticamente elegante, o galpão é altamente adaptável a diversos locais, incluindo telhados, coberturas metálicas e instalações autônomas. Com 5 séries e 48 opções de seção transversal, oferece ampla personalização para atender a requisitos técnicos e decorativos específicos.
Construído com alumínio anodizado para maior resistência à corrosão e estabilidade a longo prazo, este galpão resiste a condições climáticas adversas, suportando cargas de neve de até 35 cm e velocidades de vento de 42 m/s, em conformidade com os padrões EN13830.
Seja usado como uma área impermeabilizante para casas, vilas ou telhados, ou como uma estrutura totalmente independente, o SF-PVROOF02 combina versatilidade, durabilidade e sustentabilidade em uma solução BIPV avançada.

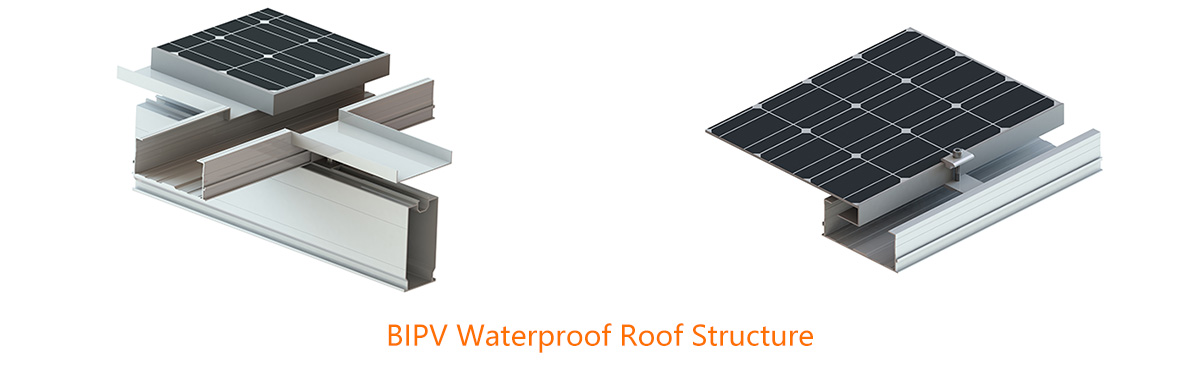

02 Diagrama esquemático do acessório
03 Parâmetros de Engenharia Essencial
| Indicadores-chave | Detalhes dos parâmetros |
| Instalação | Telhado BIPV |
| Carga de vento | até 60m/s |
| Ângulo de inclinação | ≥3° |
| Carga de neve | 1,4 kN/m² |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304, aço galvanizado a quente |
| Garantia | Garantia de 10 anos |
04 Cenários de Aplicação Industrial

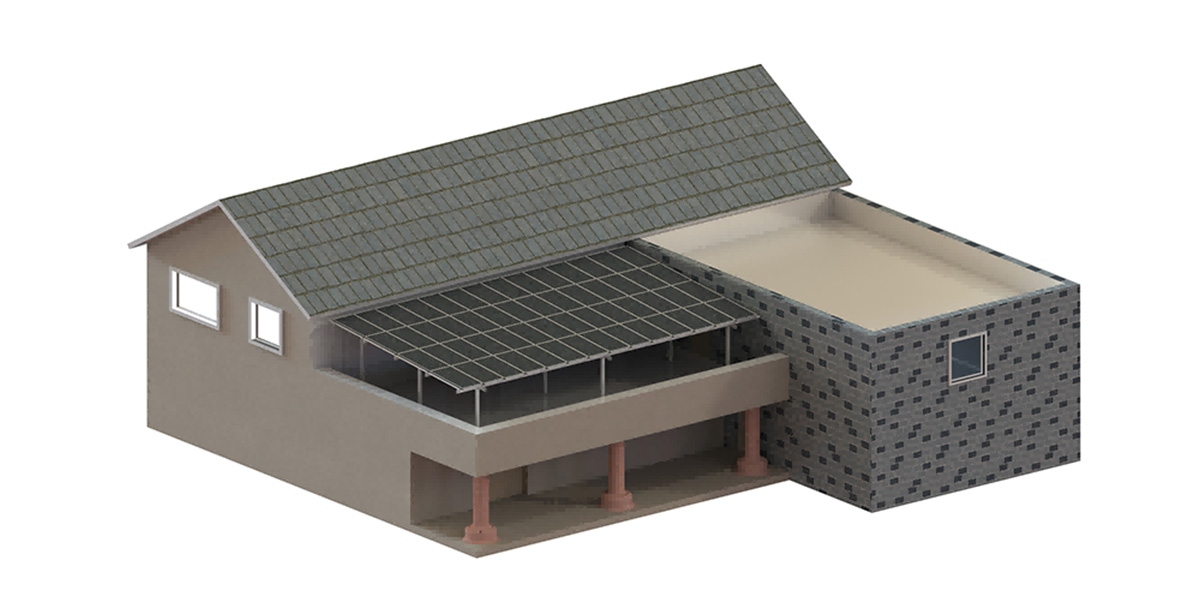

✔ Cobertura impermeável para terraço de villa
✔ Galpão de extensão de telhado de fábrica
✔ Galpão fotovoltaico independente no pátio
05 Serviços técnicos profissionais
▶ Projeto de esquema e análise estrutural:
Forneça relatórios personalizados de cálculo de carga (incluindo análise de carga de vento/carga de neve/força sísmica).
▶ Suporte de exploração no local:
Os engenheiros realizam investigações no local das condições geológicas (capacidade de suporte do solo/declive/ambiente corrosivo).
▶ Treinamento e orientação de instalação:
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
06 Sistema de verificação técnica
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
▶ Testes ambientais extremos
• Passa o impacto de baixa temperatura a -40℃
• Corrosão por névoa salina (mais de 3.000 horas)
• Testes extremos, como simulação de furacão de 60 m/s.
▶ Certificação de terceiros
• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.
07 Pacotes e Envio
Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.
08 Projeto Caso
O sistema de cobertura fotovoltaica integrada à edificação (BIPV) revoluciona o modelo tradicional de construção de telhados, utilizando módulos solares como estrutura central do envoltório do edifício e substituindo diretamente os painéis ou telhas metálicas. O sistema adota um design inovador de drenagem escalonada. Por meio de canais precisos de condução de água e sistemas de coleta de água em beirais, ele alcança 100% de garantia de vazamento zero (certificação de estanqueidade dinâmica pela norma EN 13830), eliminando completamente o risco de intrusão de águas pluviais.
