Exibição de precisão, além dos limites
O sistema de cobertura fotovoltaica integrada à edificação (BIPV) revoluciona o modelo tradicional de construção de telhados, utilizando módulos solares como estrutura central do envoltório do edifício e substituindo diretamente os painéis ou telhas metálicas. O sistema adota um design inovador de drenagem escalonada. Por meio de canais precisos de condução de água e sistemas de coleta de água em beirais, ele alcança 100% de garantia de vazamento zero (certificação de estanqueidade dinâmica pela norma EN 13830), eliminando completamente o risco de intrusão de águas pluviais.
01 Descrição do Produto

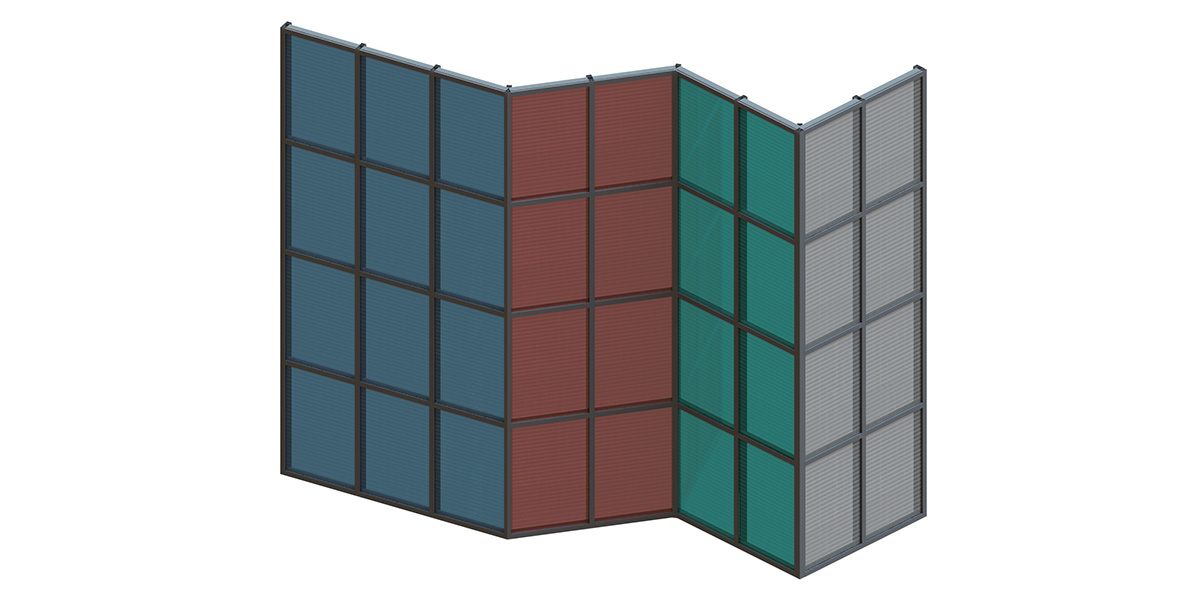

O sistema de fachada-cortina fotovoltaica SFPVROOM integra a função de geração de energia com a envolvente do edifício, substituindo diretamente a fachada-cortina de vidro tradicional. Utiliza vidro temperado e estrutura metálica, alcançando quatro funções: resistência ao vento, resistência à neve, resistência à água e transmissão de luz. Suporta personalização completa de formas, incluindo superfícies curvas, linhas retas, formas quadradas e circulares. Possui certificação EN13830, com resistência ao vento de 42 m/s e capacidade de carga de neve de 35 cm.
✅ Estética arquitetônica personalizada
• Design livre de formas: superfície curva, linha reta, quadrado, círculo, forma irregular
• Alumínio anodizado multicolorido: combina com o tom da cor externa arquitetônica (opcional)
✅ Garantia de duplo isolamento térmico
• Camada do módulo fotovoltaico: reflete parte da radiação solar
• Perfis de alumínio isolantes térmicos: Bloqueio da condução de calor
✅ Estrutura
• Resistência à carga de vento de 42 m/s (teste dinâmico EN13830)
• Resistência à carga de neve de 35 cm (verificada a -30℃)
• O desempenho à prova d'água está em conformidade com o teste de pulverização de água ASTM E331

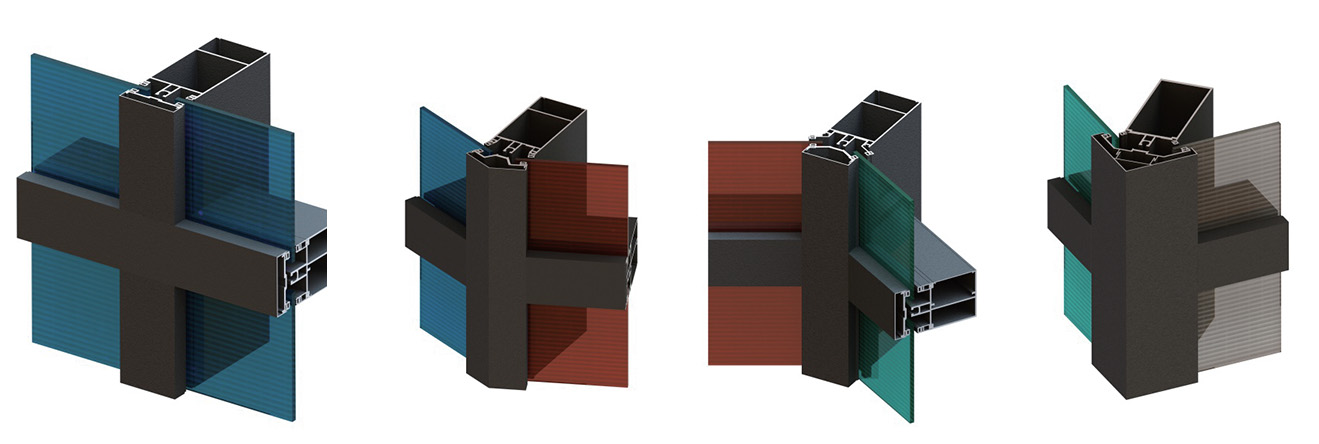

02 Diagrama esquemático do acessório
03 Componentes do Produto
04 Parâmetros de Engenharia Essencial
| Indicadores-chave | Detalhes dos parâmetros |
| Instalação | Telhado BIPV |
| Carga de vento | até 60m/s |
| Ângulo de inclinação | ≥3° |
| Carga de neve | 1,4 kN/m² |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304, aço galvanizado a quente |
| Garantia | Garantia de 10 anos |
05 Cenários de Aplicação Industrial
✔ Para casas e vilas
✔ Para edifício comercial
✔ Para construção
✔ Fachada para Cerca
06 Serviços técnicos profissionais
▶ Projeto de esquema e análise estrutural:
Forneça relatórios personalizados de cálculo de carga (incluindo análise de carga de vento/carga de neve/força sísmica).
▶ Suporte de exploração no local:
Os engenheiros realizam investigações no local das condições geológicas (capacidade de suporte do solo/declive/ambiente corrosivo).
▶ Treinamento e orientação de instalação:
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
▶ Testes ambientais extremos
• Passa o impacto de baixa temperatura a -40℃
• Corrosão por névoa salina (mais de 3.000 horas)
• Testes extremos, como simulação de furacão de 60 m/s.
▶ Certificação de terceiros
• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.
08 Pacotes e Envio
Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.
09 Projeto Caso
O sistema de cobertura fotovoltaica integrada à edificação (BIPV) revoluciona o modelo tradicional de construção de telhados, utilizando módulos solares como estrutura central do envoltório do edifício e substituindo diretamente os painéis ou telhas metálicas. O sistema adota um design inovador de drenagem escalonada. Por meio de canais precisos de condução de água e sistemas de coleta de água em beirais, ele alcança 100% de garantia de vazamento zero (certificação de estanqueidade dinâmica pela norma EN 13830), eliminando completamente o risco de intrusão de águas pluviais.
