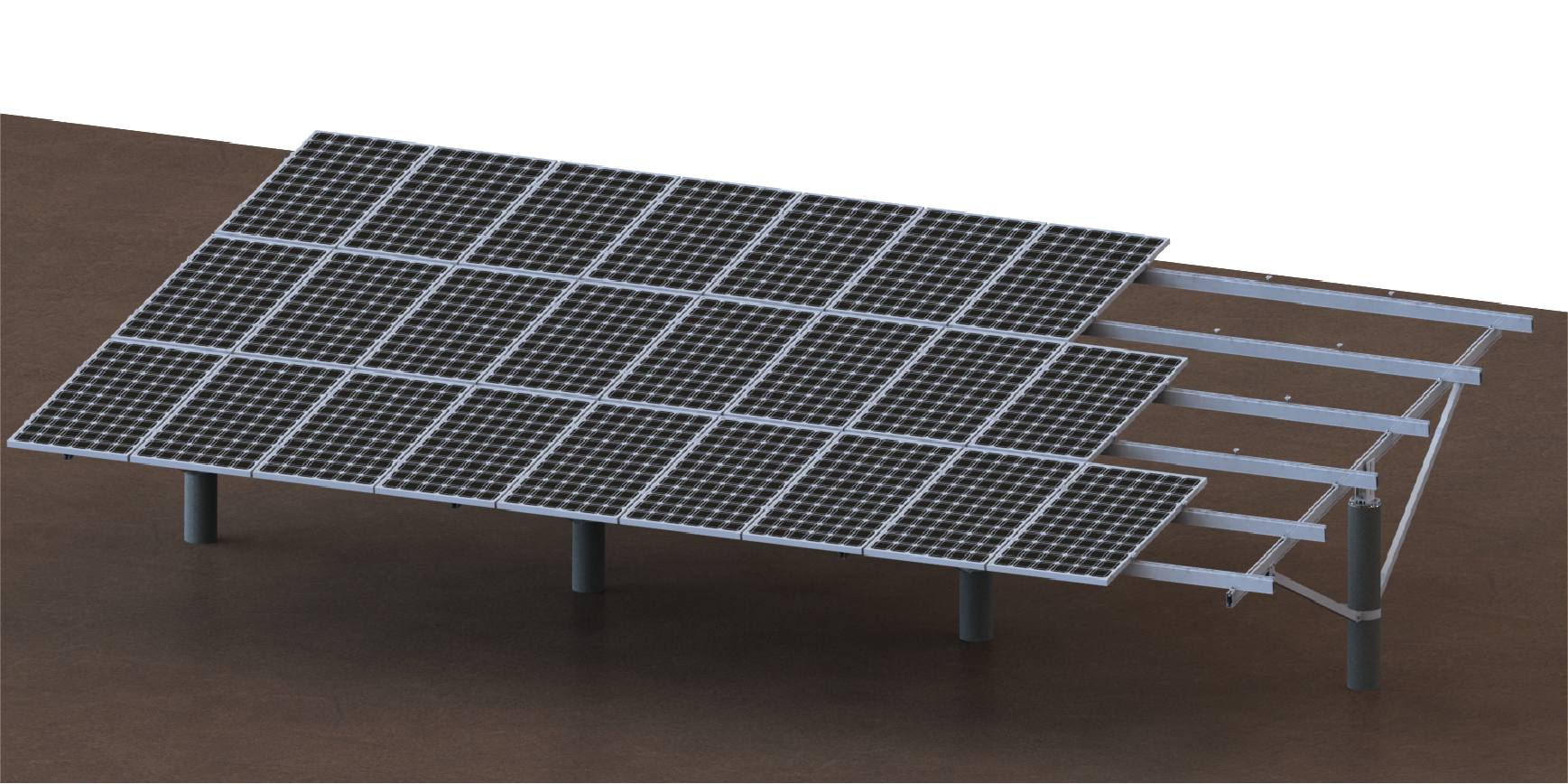

Sistema de montagem solar no solo de alumínio PHC

01 Descrição do Produto

O sistema de montagem no solo em alumínio PHC é uma solução inovadora de montagem no solo com racks solares, projetada para parques solares comerciais e de grande porte, incluindo projetos fotovoltaicos para pesca. Utilizando estacas de concreto protendido de alta resistência (PHC) como fundação, este sistema dispensa escavação, reduzindo significativamente o impacto ambiental e simplificando a instalação em diversos terrenos, como tanques de peixes, bancos de lama, encostas e zonas entremarés.

Projetada com alumínio anodizado AL6005-T5 de alta resistência e materiais resistentes à corrosão, a estrutura oferece durabilidade e confiabilidade excepcionais em condições desafiadoras, suportando cargas de vento de até 60 m/s e cargas de neve de 1,4 kN/m². As estacas PHC pré-fabricadas permitem instalação rápida, minimizam a manutenção e oferecem adaptabilidade a áreas com grande altura livre ou propensas a inundações.

Este kit de montagem solar no solo combina design eficiente, compatibilidade ambiental e custo-benefício, tornando-o uma escolha ideal para projetos de grande escala onde fundações tradicionais não são viáveis.

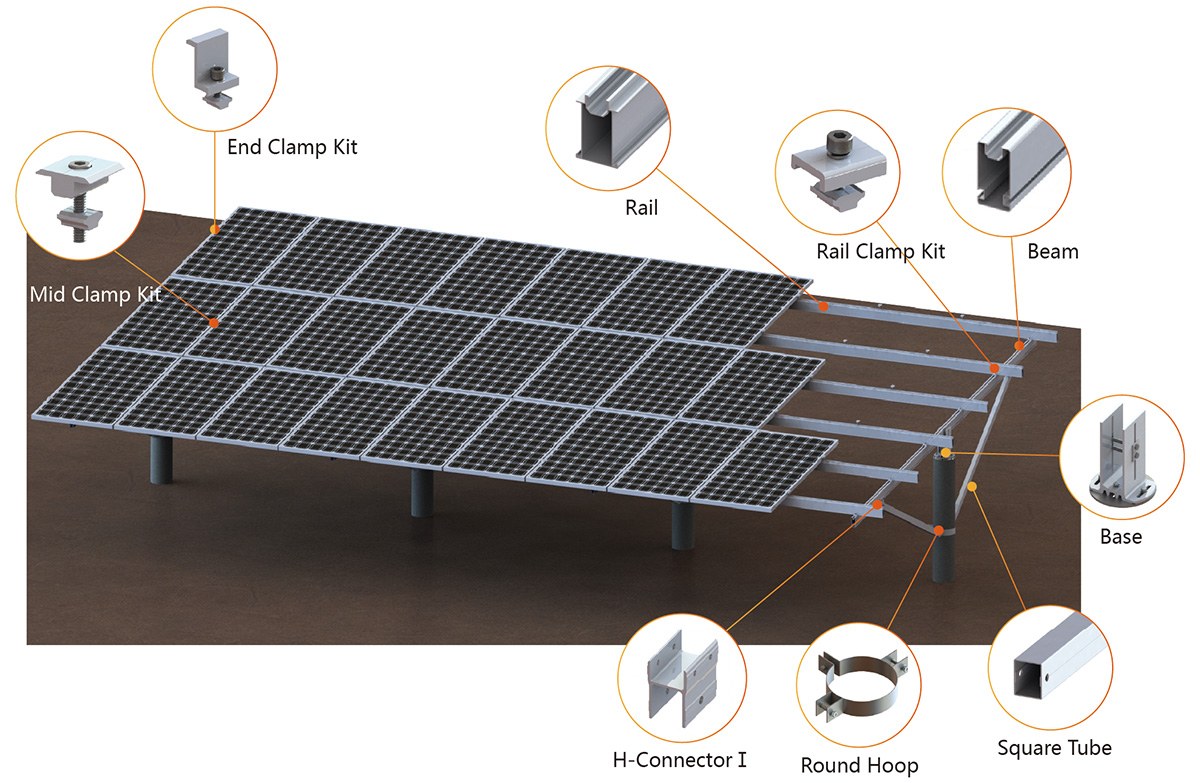

02 Diagrama esquemático do acessório

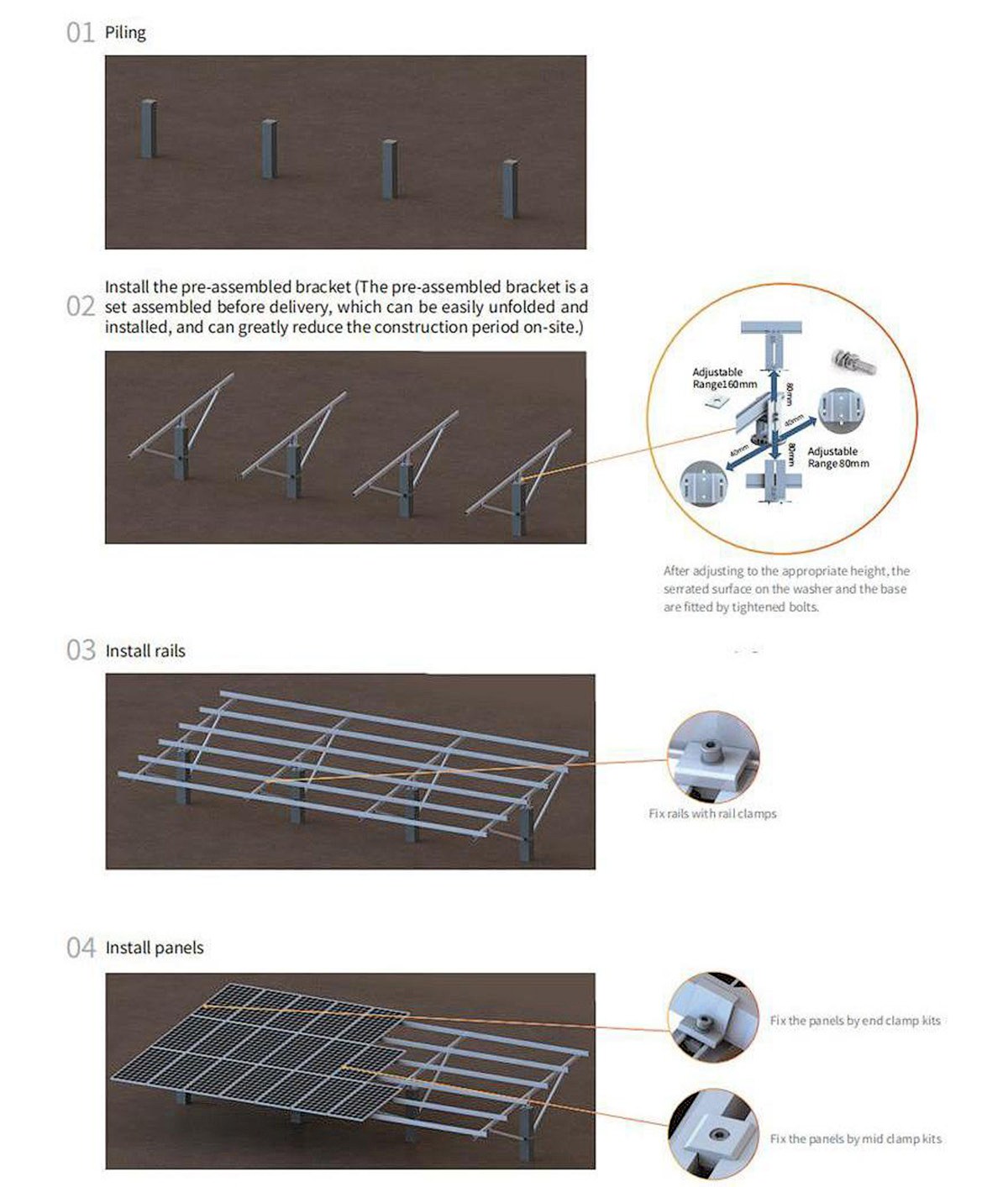

03 Etapas de instalação

04 Parâmetros de Engenharia Essencial

05 Cenários de Aplicação Industrial

✔ Estação Fotovoltaica de Superfície de Lagoa de Pesca (Complementaridade Pesqueira e Fotovoltaica)

✔ Projetos fotovoltaicos de zonas de planície de maré/zona intermareal

✔ Central elétrica de montanha

✔ Áreas geológicas macias, como bancos de lama

06 Serviços técnicos profissionais

▶ Projeto de esquema e análise estrutural:

Forneça relatórios personalizados de cálculo de carga (incluindo análise de carga de vento/carga de neve/força sísmica).

▶ Suporte de exploração no local:

Os engenheiros realizam investigações no local das condições geológicas (capacidade de suporte do solo/declive/ambiente corrosivo).

▶ Treinamento e orientação de instalação:

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

▶ Testes ambientais extremos

• Passa o impacto de baixa temperatura a -40℃

• Corrosão por névoa salina (mais de 3.000 horas)

• Testes extremos, como simulação de furacão de 60 m/s.

▶ Certificação de terceiros

• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.

08 Pacotes e Envio

Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

09 Projeto Caso
