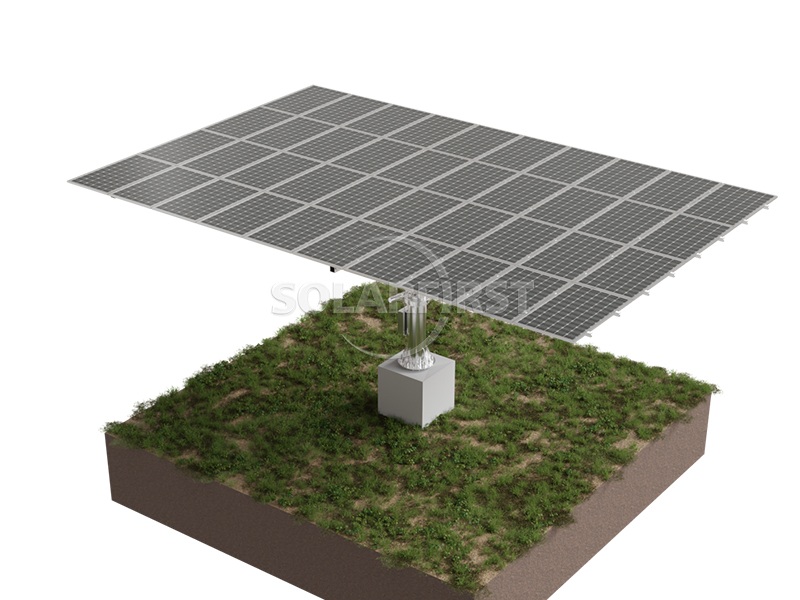

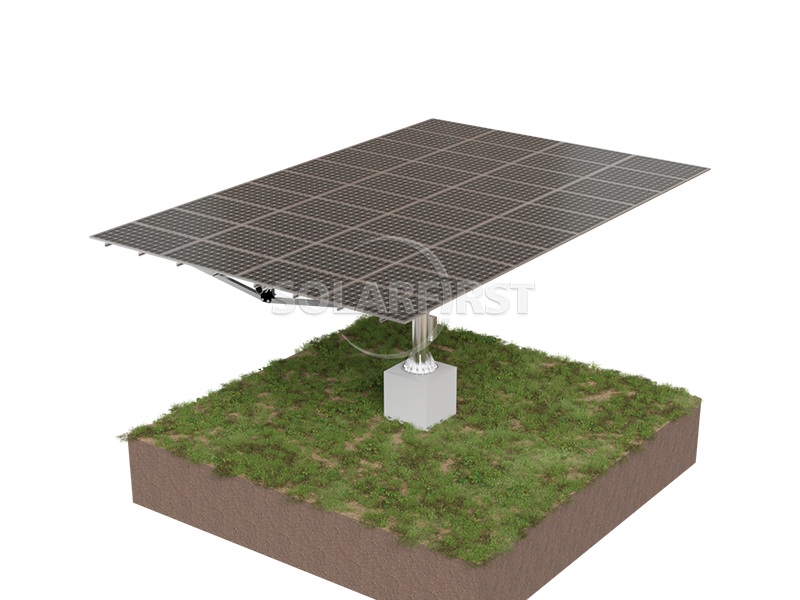

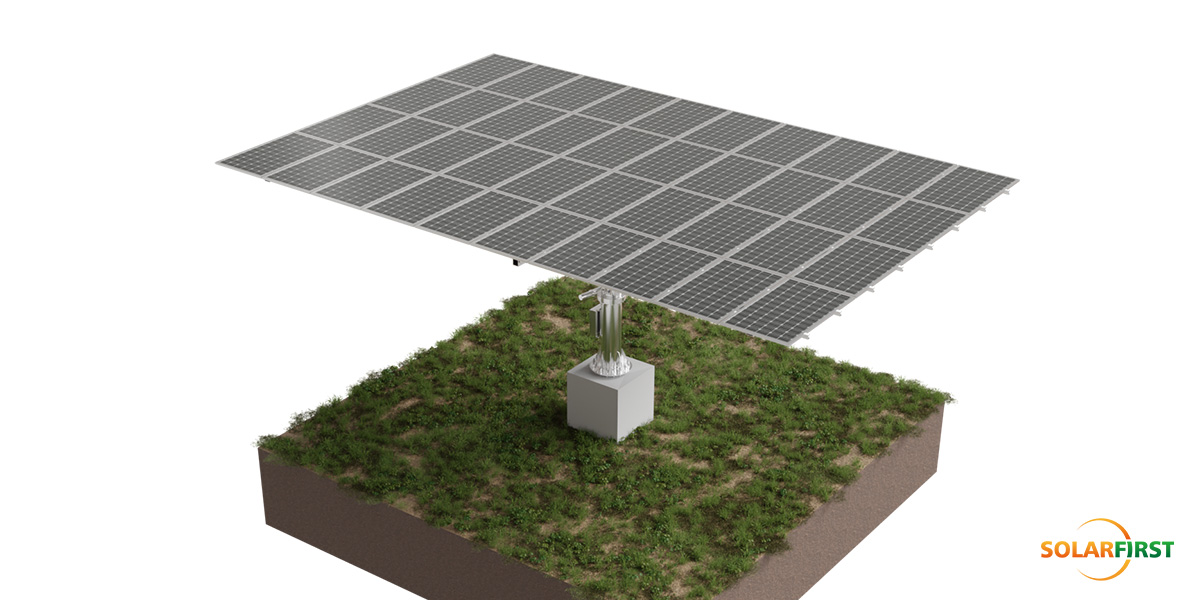

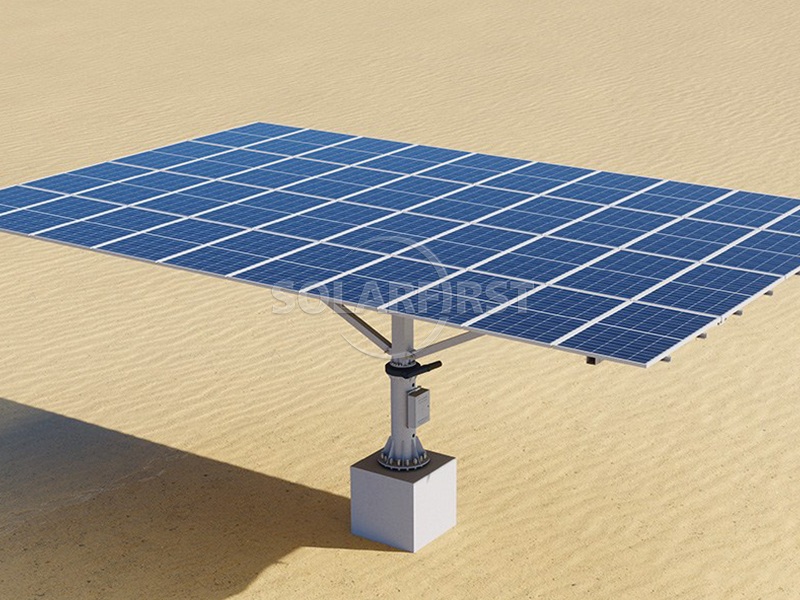

Sistema de rastreamento solar de eixo duplo da série Duo

01 Descrição do Produto

O Sistema de Rastreamento Solar de Eixo Duplo da Série Duo é uma solução avançada de rastreamento solar projetada para maximizar a geração de energia, acompanhando com precisão a trajetória do sol ao longo do dia. Comparado aos sistemas de inclinação fixa, este sistema de rastreamento de eixo duplo pode aumentar a produção anual de energia em até 40%, tornando-o ideal para projetos solares comerciais, industriais e de serviços públicos de grande porte.

Projetado para alta adaptabilidade, o rastreador se adapta facilmente a terrenos variados com sua robusta estrutura em espinha de peixe e sistema de suporte multiponto. O design de malha quadrada aumenta a estabilidade, enquanto o layout aberto entre as unidades independentes permite fácil acesso para construção e manutenção. Cada rastreador ajusta de forma inteligente o azimute (±120°) e a elevação (0°–60°) em tempo real, com base no terreno e nas condições climáticas, para otimizar a captura de energia.

Construído em aço galvanizado a quente e revestido com Zn-Al-Mg, com espessura média de revestimento ≥ 65 mícrons, o sistema oferece resistência superior à corrosão e durabilidade a longo prazo. Suporta tensões de sistema de 1000 V e 1500 V e pode ser configurado com fundações PHC, fundações moldadas no local ou fundações de estacas de aço. Com um design personalizável que acomoda até 40 módulos por rastreador e suporta velocidades de vento de até 35 m/s, a Série Duo oferece confiabilidade e desempenho em condições exigentes.

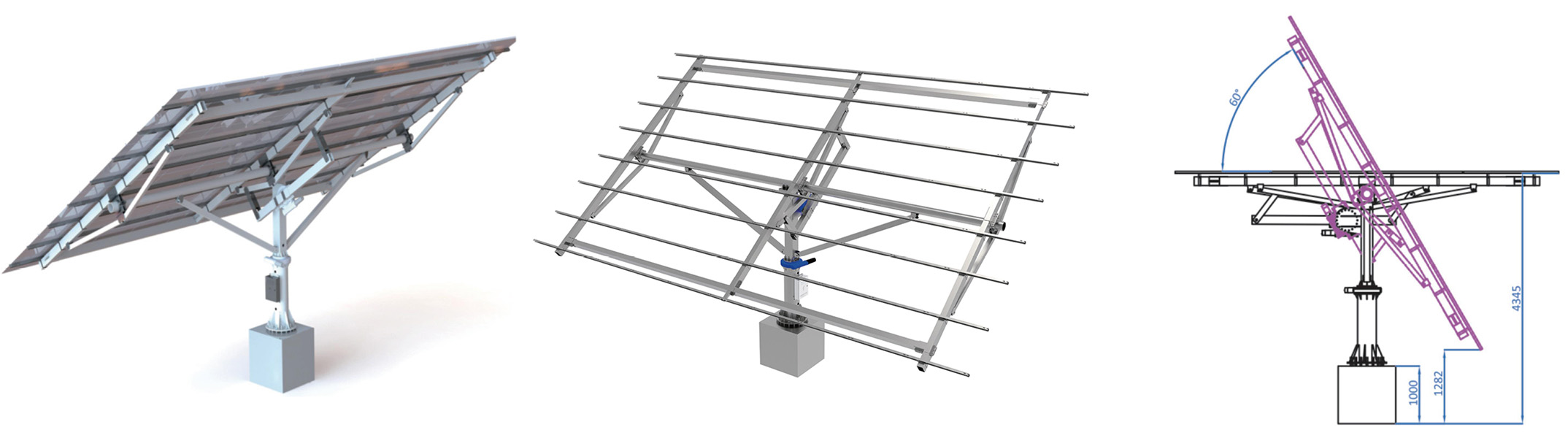

02 Diagrama esquemático do acessório

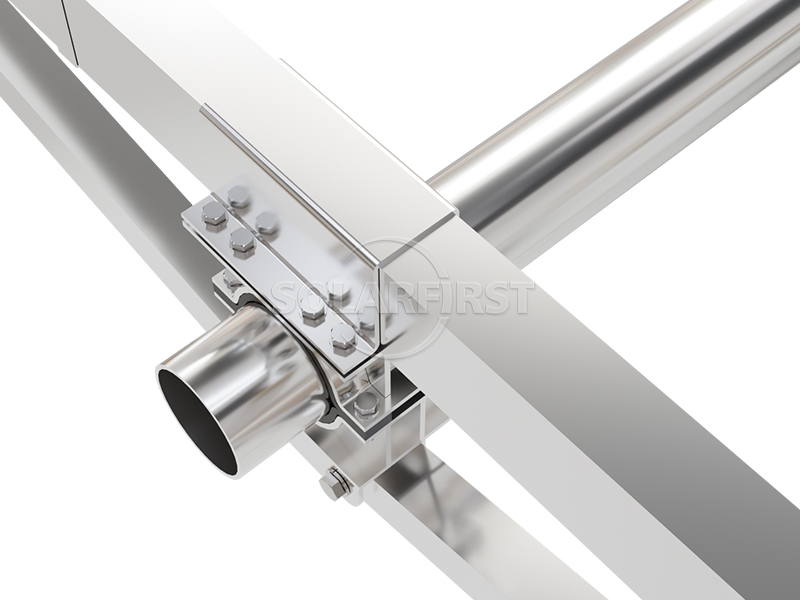

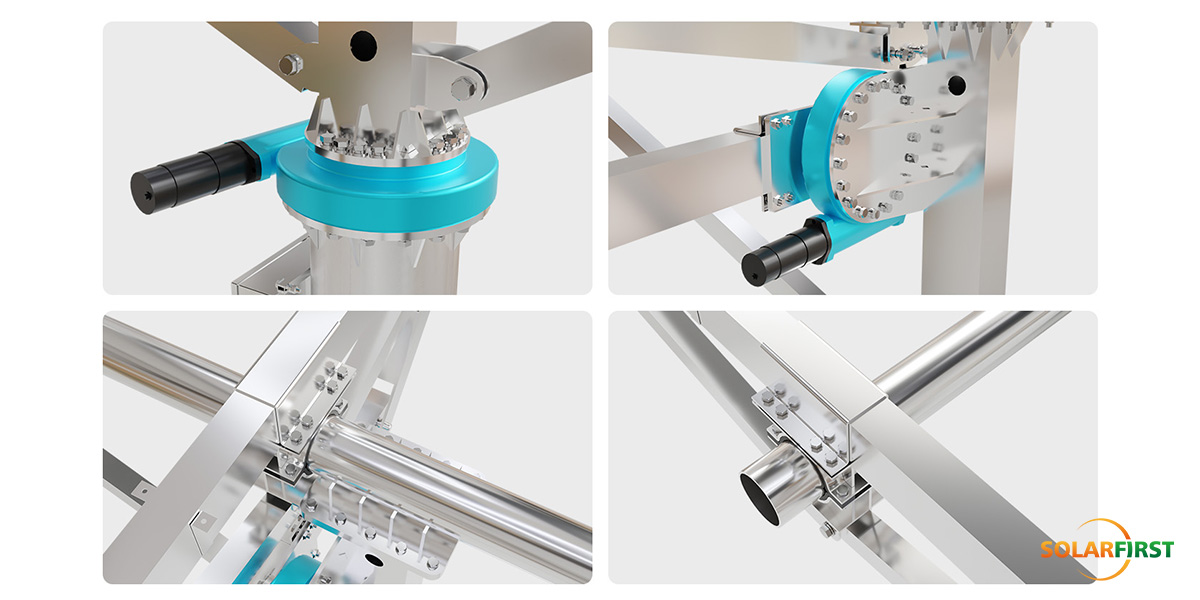

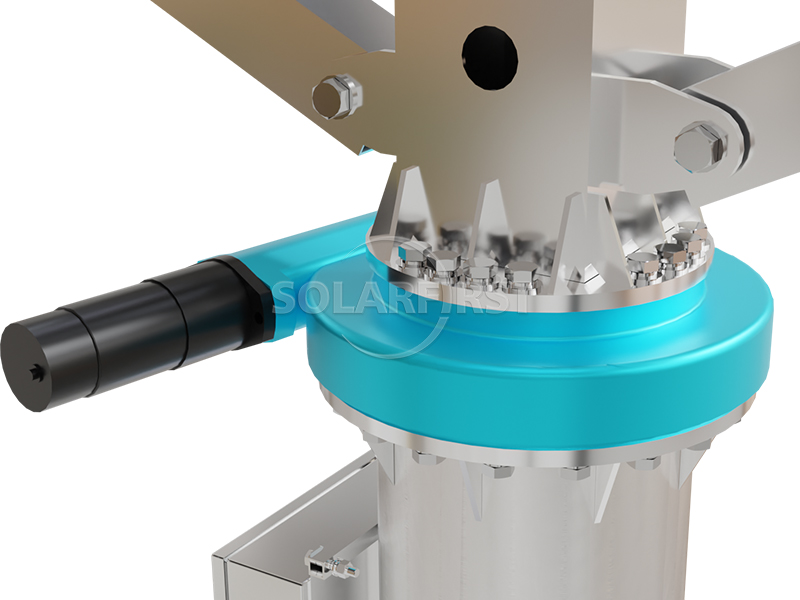

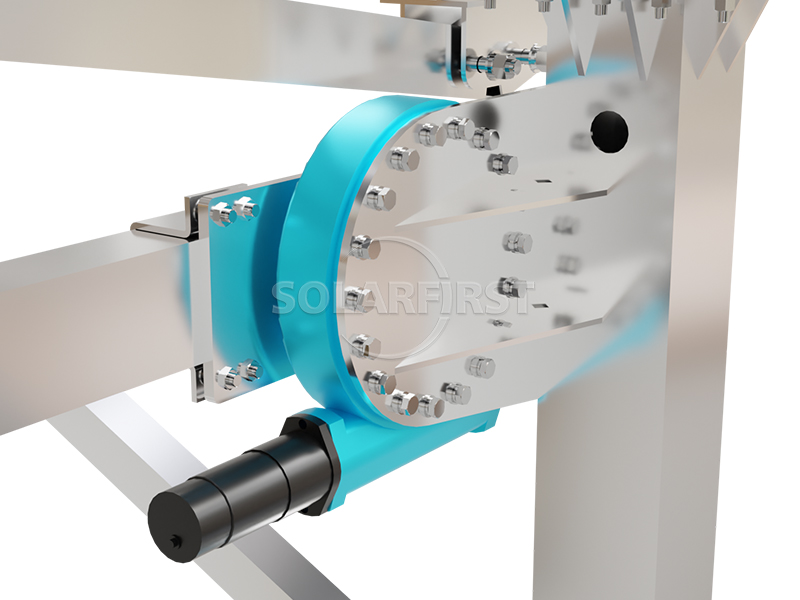

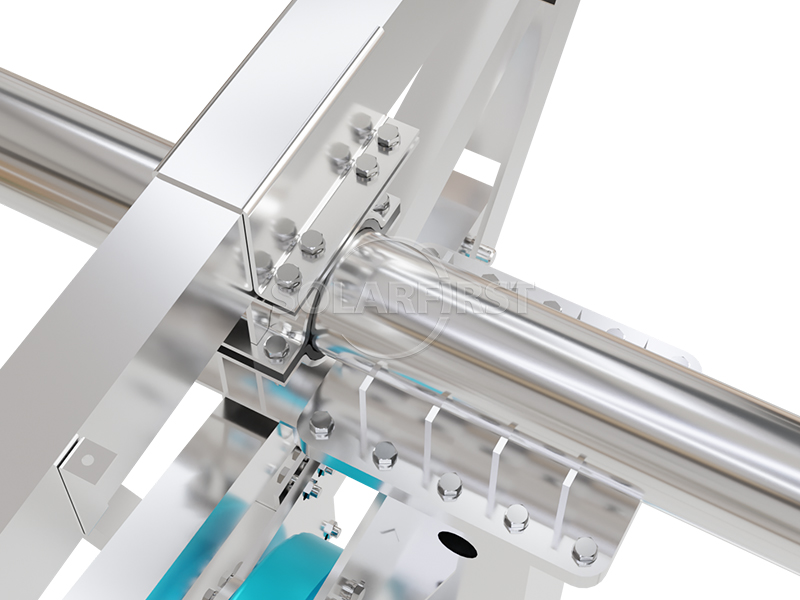

03 Componentes do Produto

04 Parâmetros de Engenharia Essencial

05 Cenários de Aplicação Industrial

✔ Desertos e terras marginais: Sistemas aplicáveis: Sistemas de rastreamento de eixo único e duplo

✔ Declives e terrenos ondulados: Sistemas aplicáveis: Sistemas de eixo único inclinado/eixo duplo adaptativo

✔ Fornecimento de energia fotovoltaica e comunitária em telhados: Sistemas aplicáveis: Sistemas leves de eixo único plano/eixo duplo de pequeno porte

06 Serviços técnicos profissionais

▶ Projeto de esquema e análise estrutural:

Forneça relatórios personalizados de cálculo de carga (incluindo análise de carga de vento/carga de neve/força sísmica).

▶ Suporte de exploração no local:

Os engenheiros realizam investigações no local das condições geológicas (capacidade de suporte do solo/declive/ambiente corrosivo).

▶ Treinamento e orientação de instalação:

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

▶ Testes ambientais extremos

• Passa o impacto de baixa temperatura a -40℃

• Corrosão por névoa salina (mais de 3.000 horas)

• Testes extremos, como simulação de furacão de 60 m/s.

▶ Certificação de terceiros

• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.

08 Pacotes e Envio

Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

09 Projeto Caso
