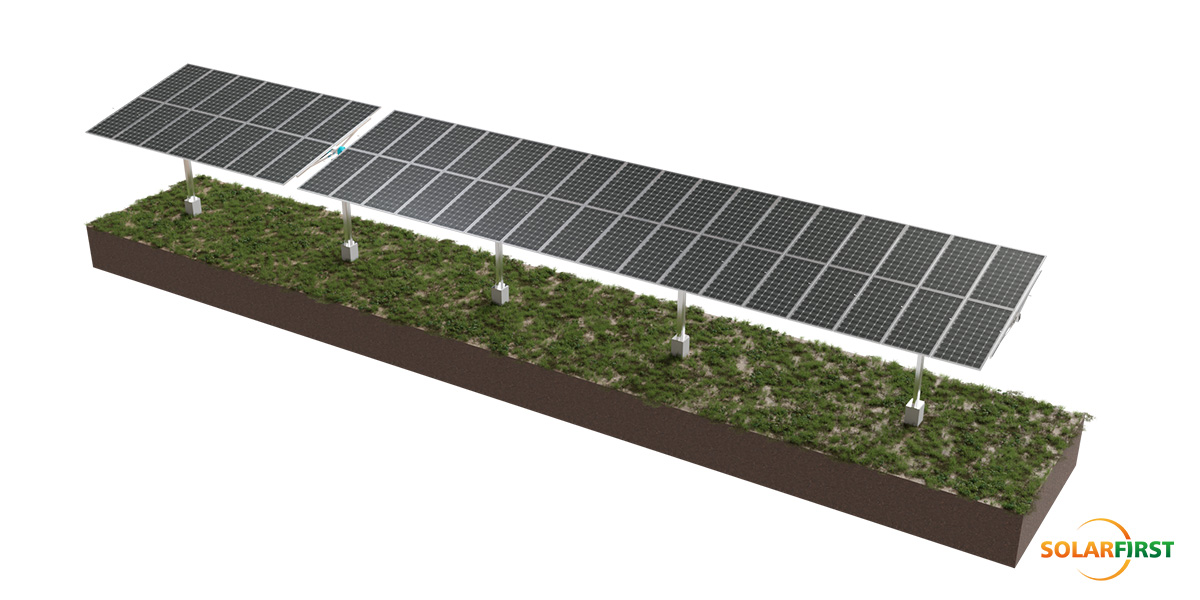

Sistema de rastreamento solar de eixo único com acionamento multiponto da série Horizon D+

01 Descrição do Produto

Este rastreador horizontal de eixo único foi projetado para aumentar significativamente a produção de energia, alinhando continuamente os painéis solares com o sol ao longo do dia. Projetado para projetos solares de grande porte e comerciais, o sistema combina alta adaptabilidade, estabilidade estrutural e controle inteligente para maximizar a geração de energia em diversos terrenos e condições climáticas.

Com adaptabilidade de gradiente de até 15% na direção Norte-Sul, o rastreador apresenta desempenho confiável em terrenos irregulares. Seu sistema de acionamento multiponto melhora substancialmente a resistência à torção do vento e aumenta a tolerância à velocidade crítica do vento, proporcionando operação estável em ventos de até 45 m/s. Compatível com módulos solares de células de 182 mm e 210 mm, cada rastreador pode acomodar até 120 módulos e é configurável para tensões de sistema de 1000 V ou 1500 V.

O sistema de rastreamento inteligente ajusta o ângulo de inclinação (até ±45°) em tempo real, utilizando dados do terreno e do clima, enquanto um sistema de monitoramento independente garante confiabilidade operacional e rápida detecção de falhas. Construído em aço galvanizado a quente e revestido com Zn-Al-Mg (espessura de revestimento ≥65μm), o rastreador oferece resistência à corrosão a longo prazo e está disponível com fundações PHC, fundidas no local ou em estacas de aço.

Seja implantado em usinas de energia solar ou em grandes instalações comerciais, este sistema oferece um equilíbrio ideal entre desempenho, durabilidade e facilidade de manutenção.

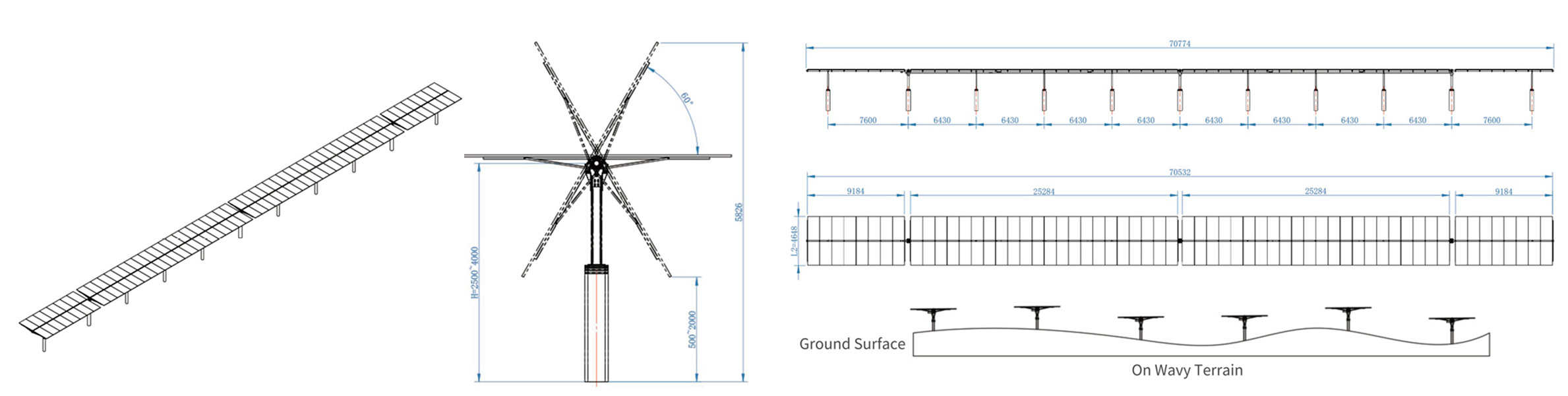

02 Diagrama esquemático do acessório

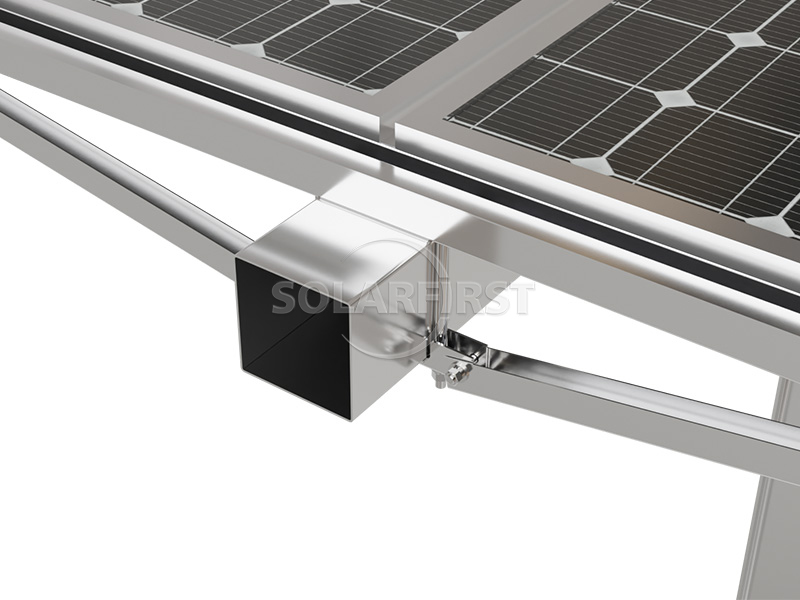

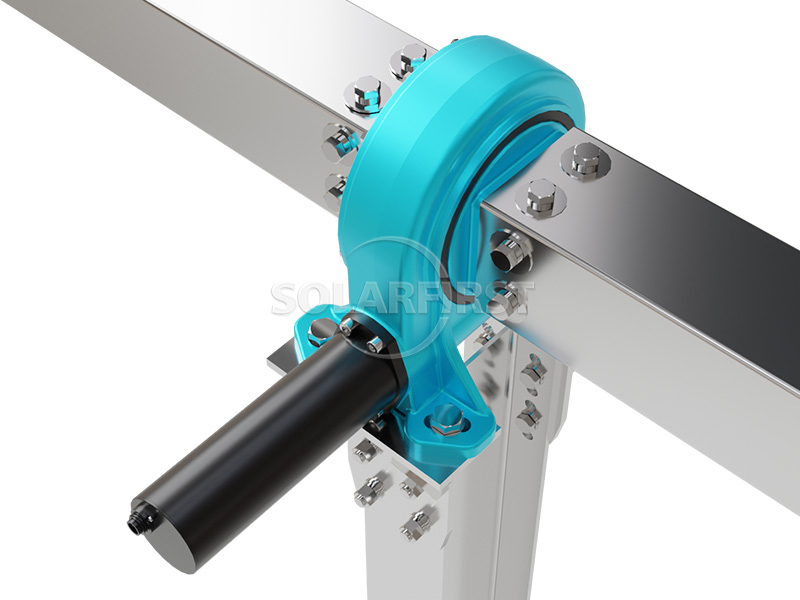

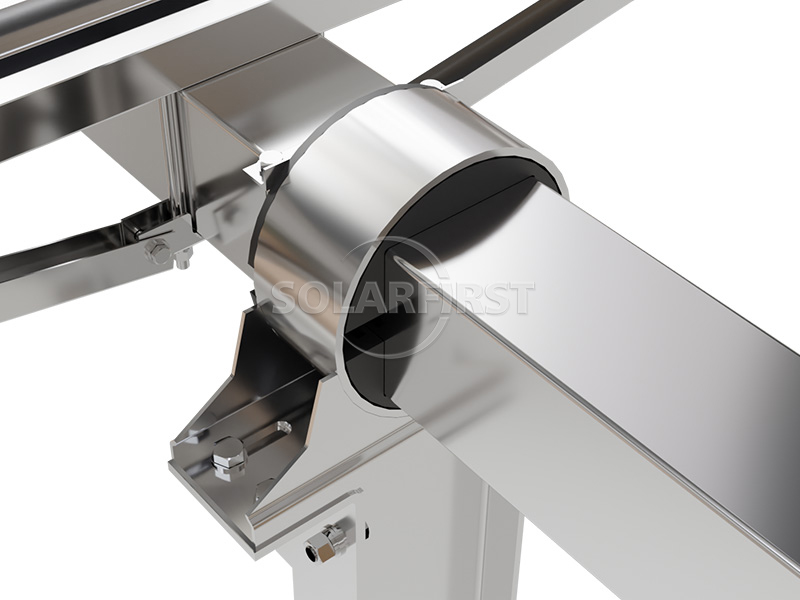

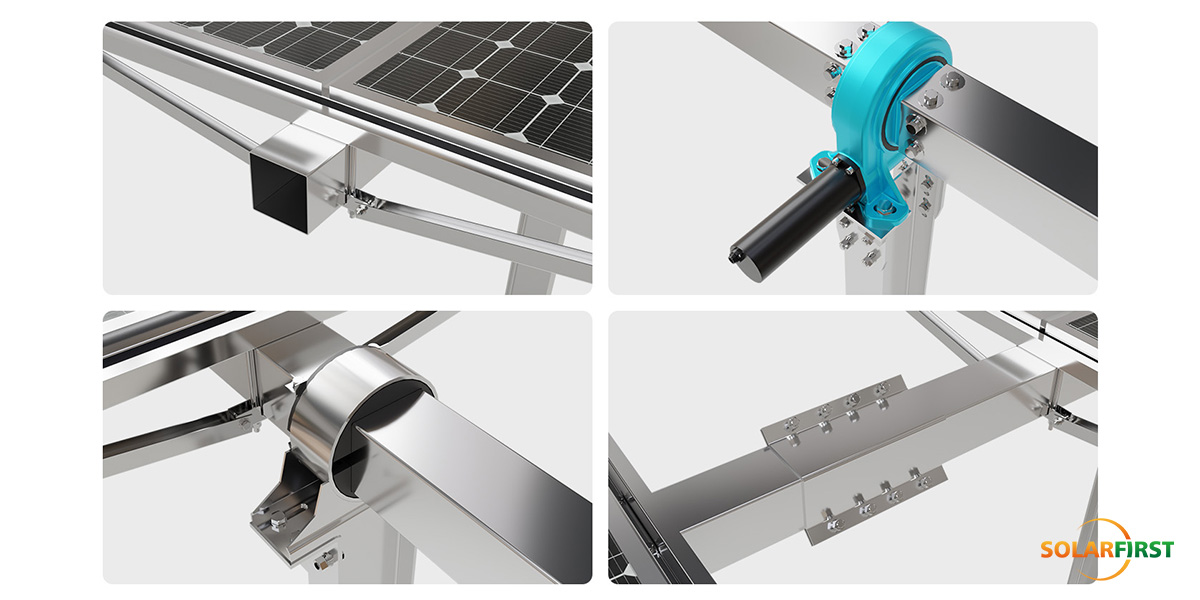

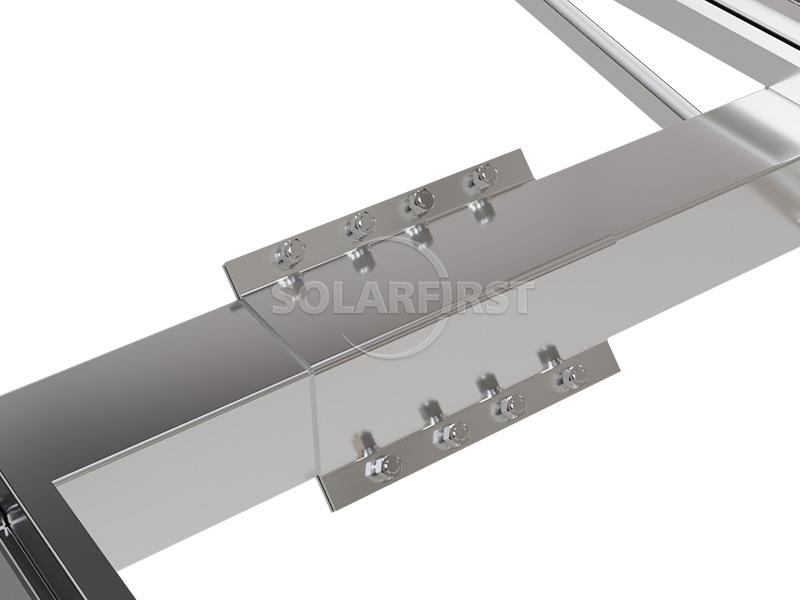

03 Componentes do Produto

04 Parâmetros de Engenharia Essencial

05 Cenários de Aplicação Industrial

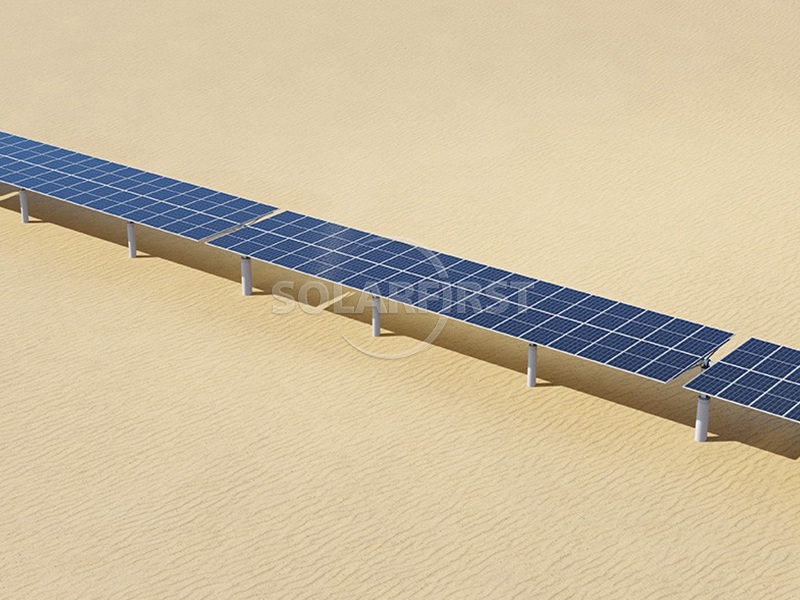

✔ Desertos e terras marginais: Sistemas aplicáveis: Sistemas de rastreamento de eixo único e duplo

✔ Declives e terrenos ondulados: Sistemas aplicáveis: Sistemas de eixo único inclinado/eixo duplo adaptativo

✔ Fornecimento de energia fotovoltaica e comunitária em telhados: Sistemas aplicáveis: Sistemas leves de eixo único plano/eixo duplo de pequeno porte

06 Serviços técnicos profissionais

▶ Projeto de esquema e análise estrutural:

Forneça relatórios personalizados de cálculo de carga (incluindo análise de carga de vento/carga de neve/força sísmica).

▶ Suporte de exploração no local:

Os engenheiros realizam investigações no local das condições geológicas (capacidade de suporte do solo/declive/ambiente corrosivo).

▶ Treinamento e orientação de instalação:

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

▶ Testes ambientais extremos

• Passa o impacto de baixa temperatura a -40℃

• Corrosão por névoa salina (mais de 3.000 horas)

• Testes extremos, como simulação de furacão de 60 m/s.

▶ Certificação de terceiros

• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.

08 Pacotes e Envio

Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

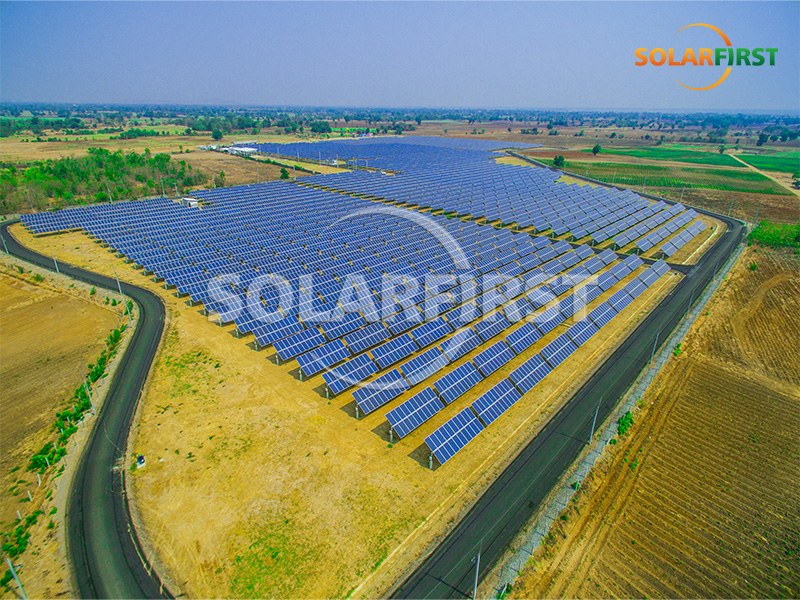

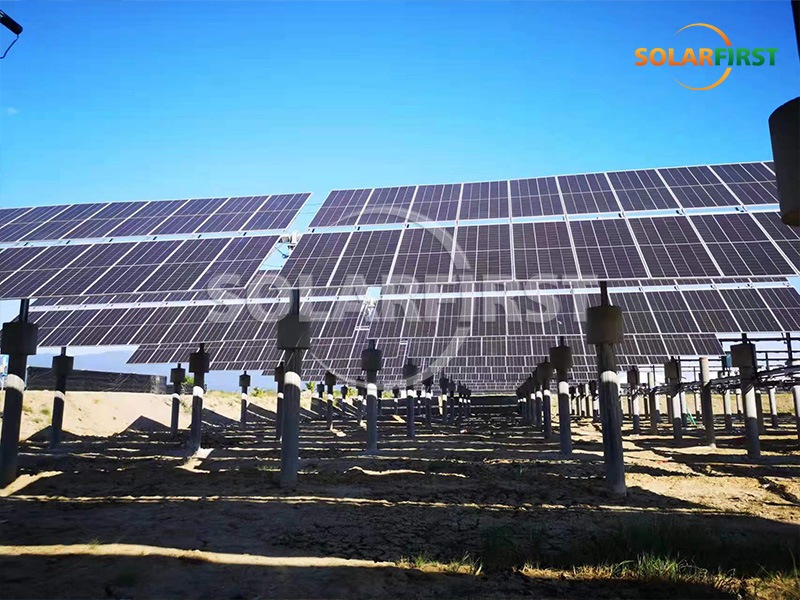

09 Projeto Caso
