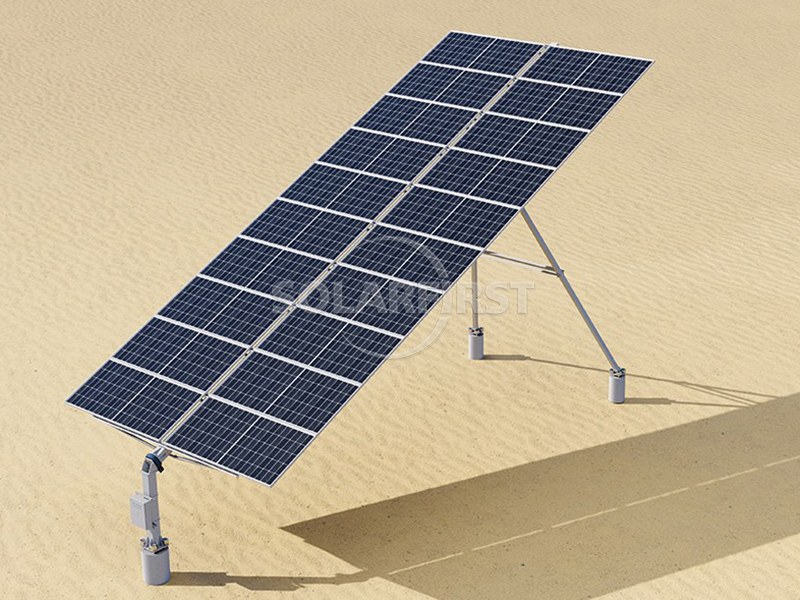

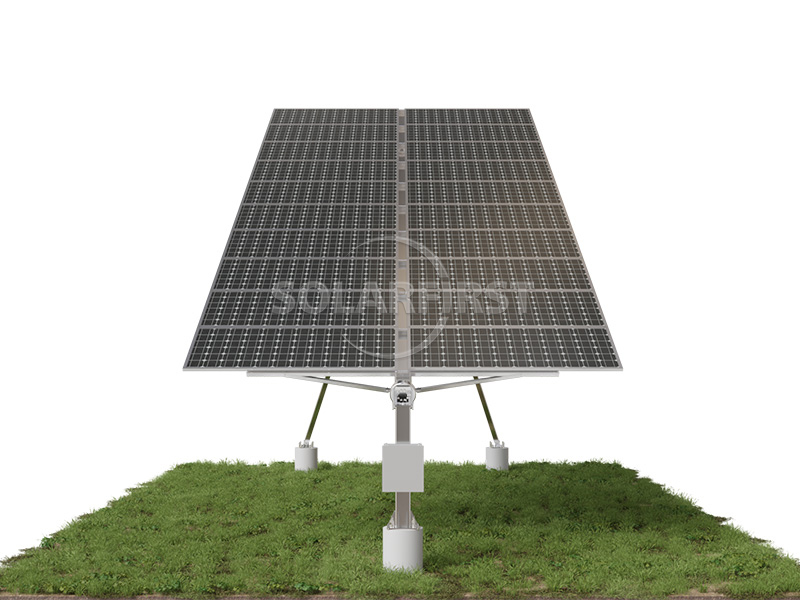

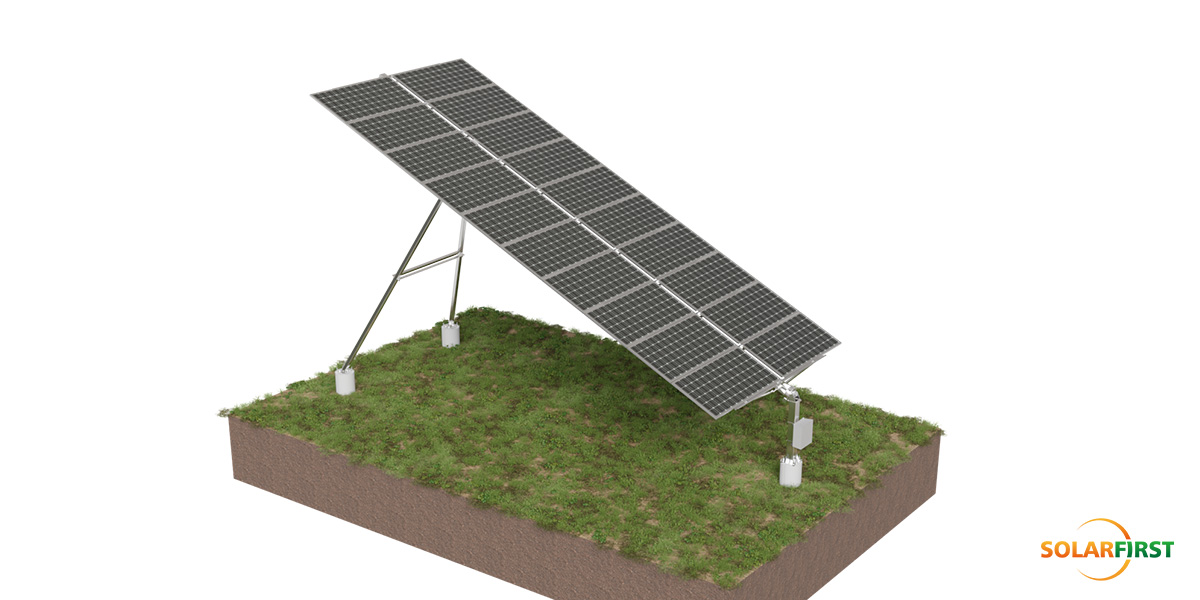

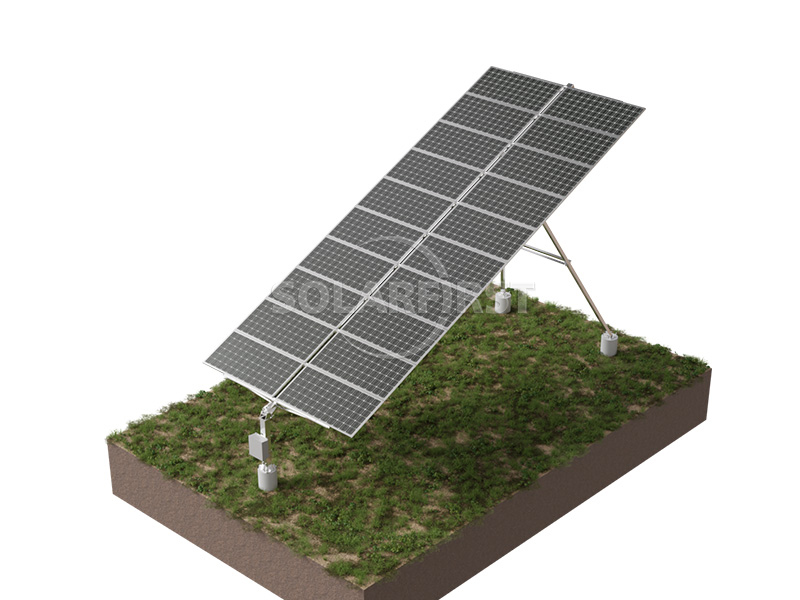

Sistema de rastreamento solar de eixo único inclinado da série Tilt

01 Descrição do Produto

O Rastreador Solar de Eixo Único Inclinado da Série Tilt foi projetado para usinas solares de grande porte, especialmente em regiões de latitudes mais altas, oferecendo um equilíbrio ideal entre produção de energia e robustez estrutural. Este sistema apresenta um design de eixo único inclinado que gira entre os planos horizontal e vertical, maximizando a exposição solar, mantendo um perfil de vento baixo e distância ao solo para maior segurança e eficiência de espaço.

Construído com uma estrutura de suporte triangular simples, porém altamente estável, o rastreador garante um desempenho confiável mesmo em condições ambientais desafiadoras. Seu sistema de rastreamento inteligente ajusta automaticamente o ângulo de inclinação (até ±45° de azimute e 5–25° de inclinação) em resposta a dados meteorológicos e do terreno em tempo real, aumentando significativamente a produção de energia em comparação com sistemas de inclinação fixa. Cada rastreador suporta até 20 módulos solares e é compatível com configurações de sistema de 1000V/1500V.

Construído em aço galvanizado a quente ou revestido com Zn-Al-Mg, com espessura média de revestimento ≥80 μm, o sistema oferece excepcional resistência à corrosão e durabilidade a longo prazo. Ele se adapta a diversos tipos de fundação — PHC, moldada no local ou estacas de aço —, permitindo implantação flexível em diversos locais. Com um design personalizável que suporta velocidades de vento de até 40 m/s, este rastreador combina funcionalidade inteligente com confiabilidade robusta para projetos de energia solar de serviços públicos e comerciais.

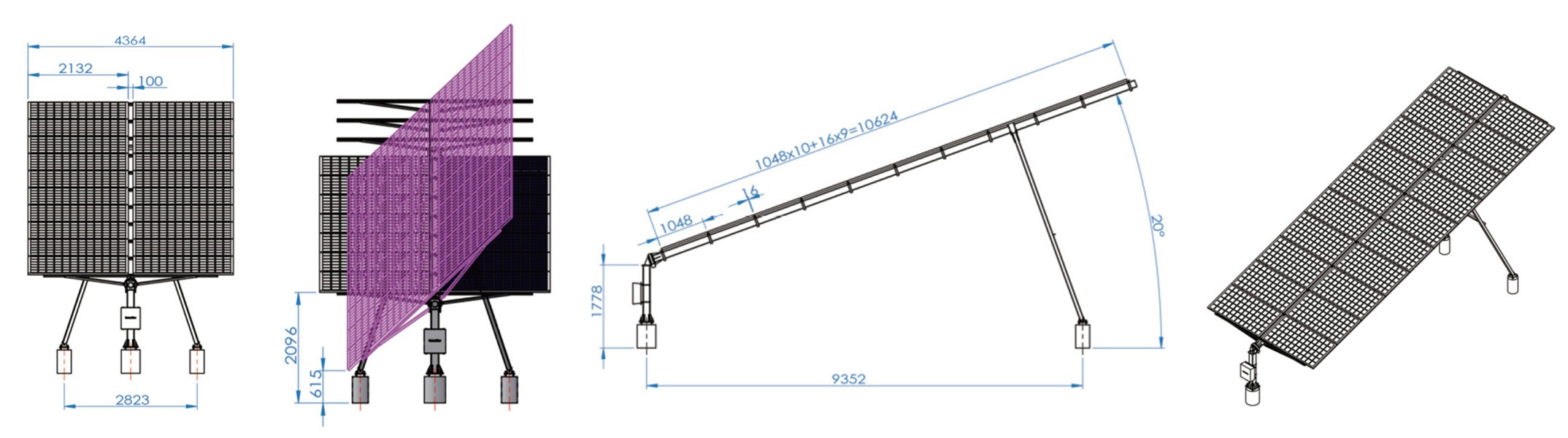

02 Diagrama esquemático do acessório

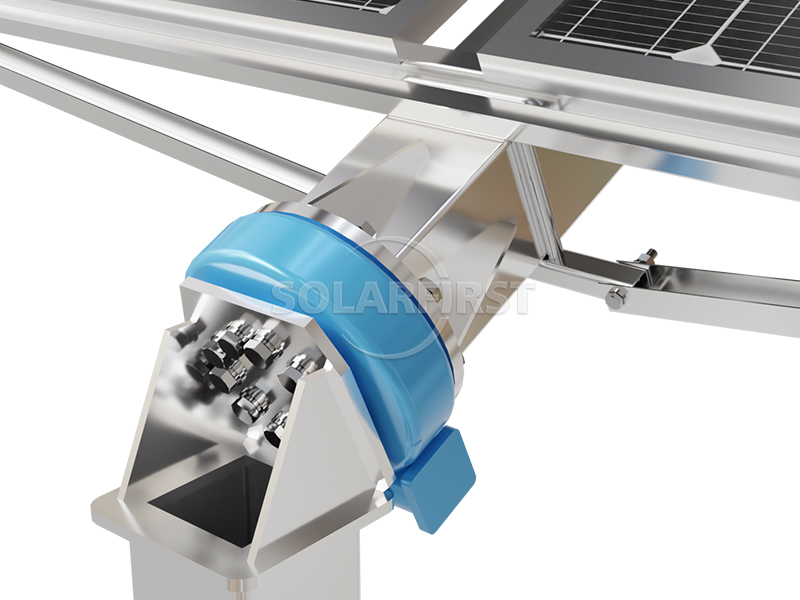

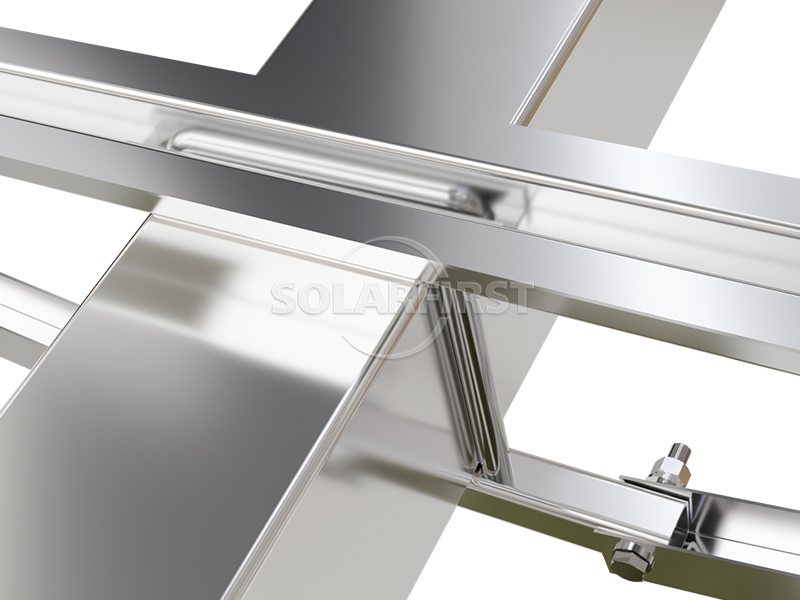

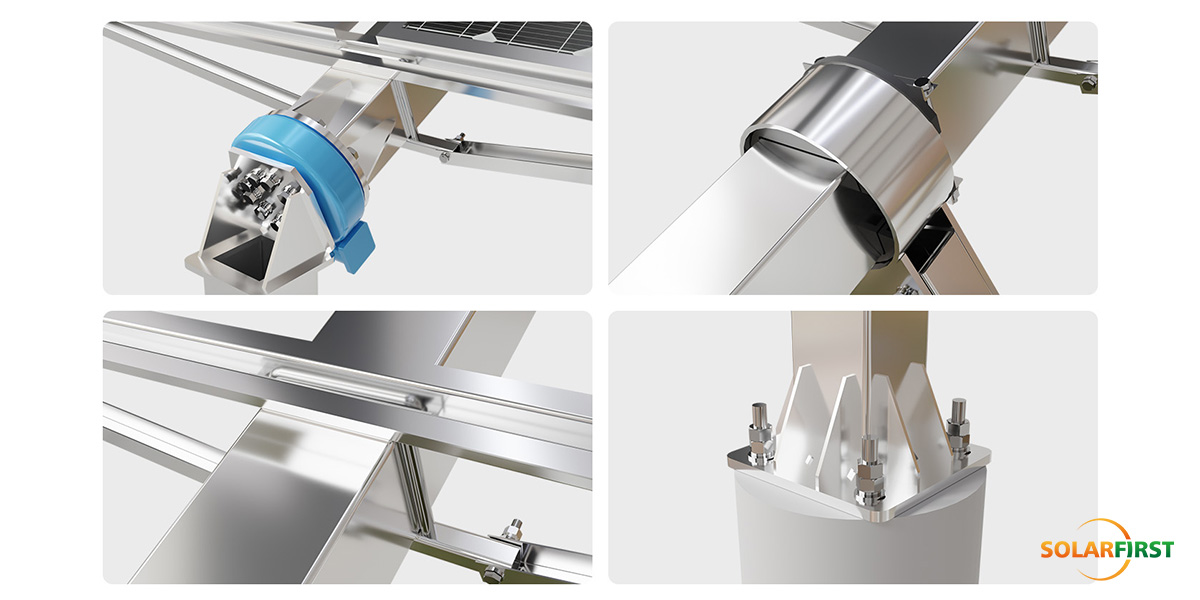

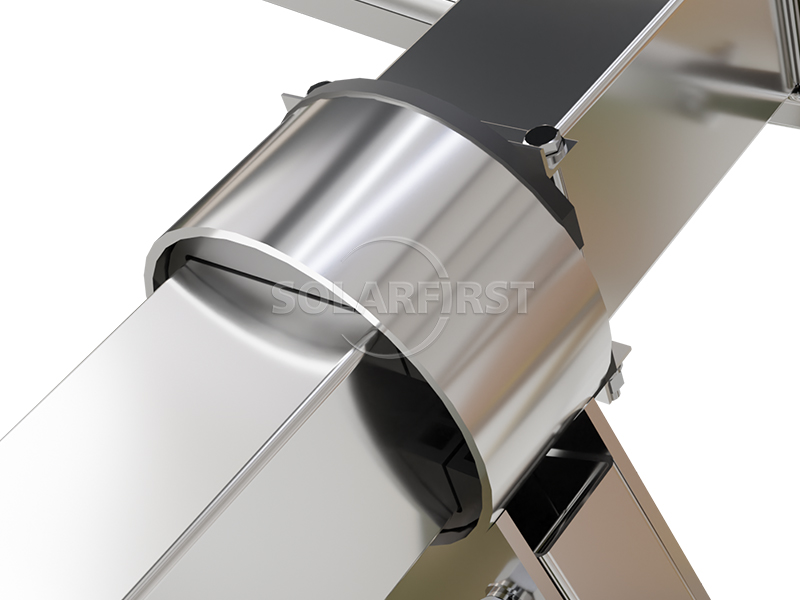

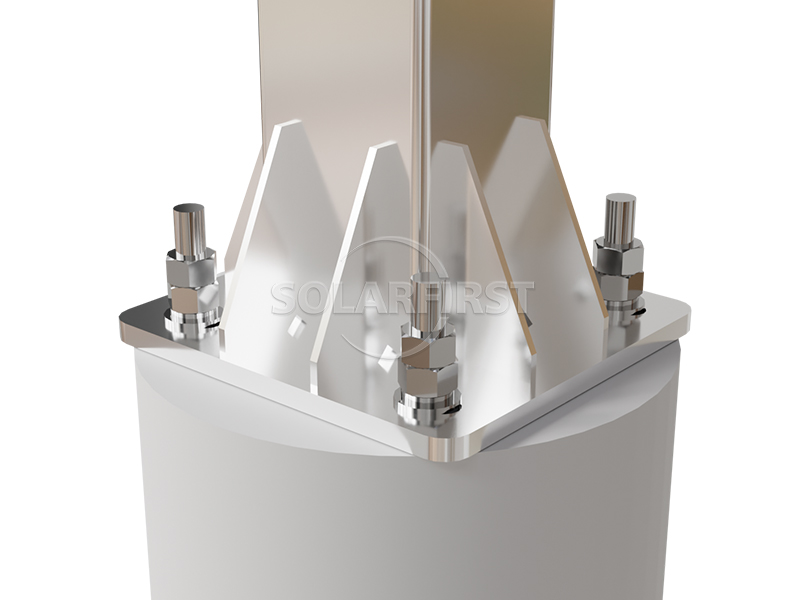

03 Componentes do Produto

04 Parâmetros de Engenharia Essencial

05 Cenários de Aplicação Industrial

✔ Desertos e terras marginais: Sistemas aplicáveis: Sistemas de rastreamento de eixo único e duplo

✔ Declives e terrenos ondulados: Sistemas aplicáveis: Sistemas de eixo único inclinado/eixo duplo adaptativo

✔ Fornecimento de energia fotovoltaica e comunitária em telhados: Sistemas aplicáveis: Sistemas leves de eixo único plano/eixo duplo de pequeno porte

06 Serviços técnicos profissionais

▶ Projeto de esquema e análise estrutural:

Forneça relatórios personalizados de cálculo de carga (incluindo análise de carga de vento/carga de neve/força sísmica).

▶ Suporte de exploração no local:

Os engenheiros realizam investigações no local das condições geológicas (capacidade de suporte do solo/declive/ambiente corrosivo).

▶ Treinamento e orientação de instalação:

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

▶ Testes ambientais extremos

• Passa o impacto de baixa temperatura a -40℃

• Corrosão por névoa salina (mais de 3.000 horas)

• Testes extremos, como simulação de furacão de 60 m/s.

▶ Certificação de terceiros

• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.

08 Pacotes e Envio

Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

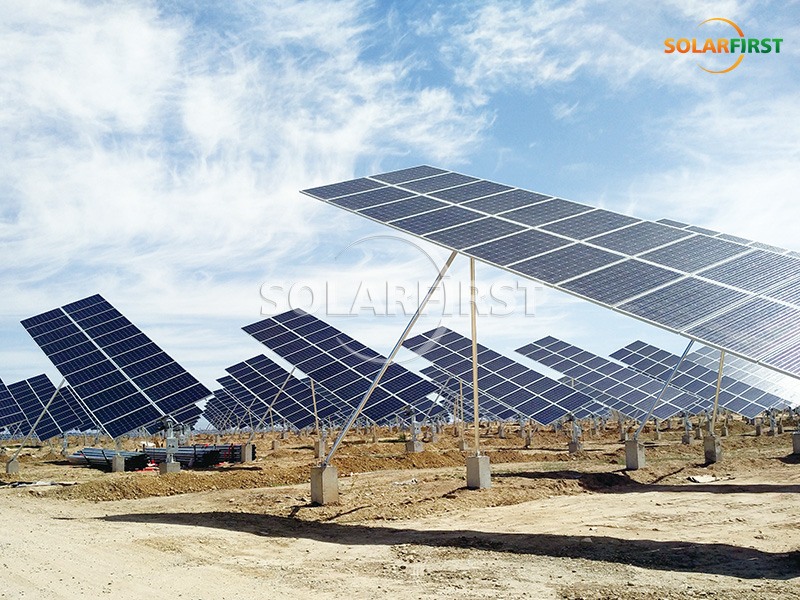

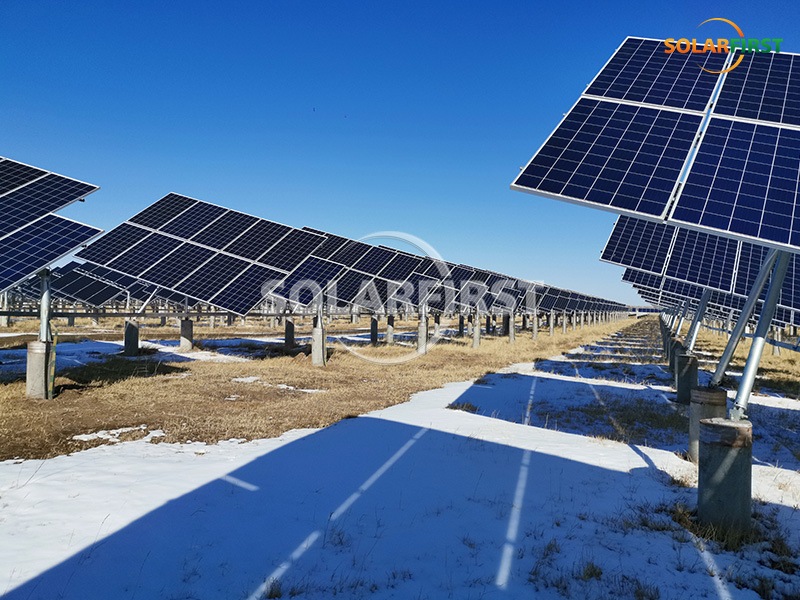

09 Projeto Caso
