01 Descrição do Produto

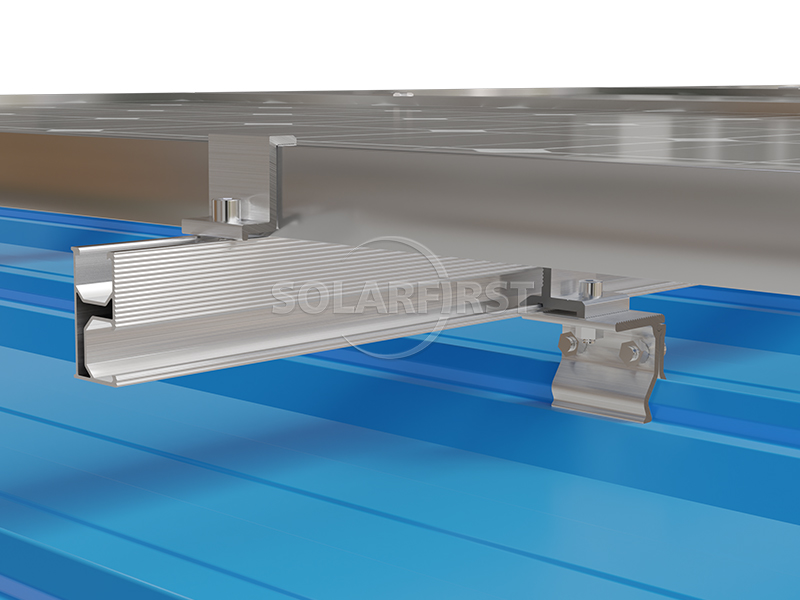

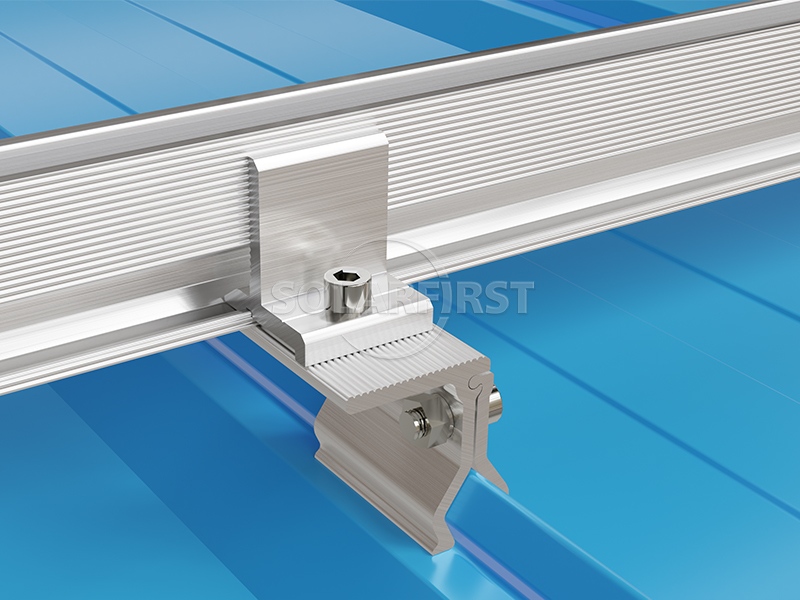

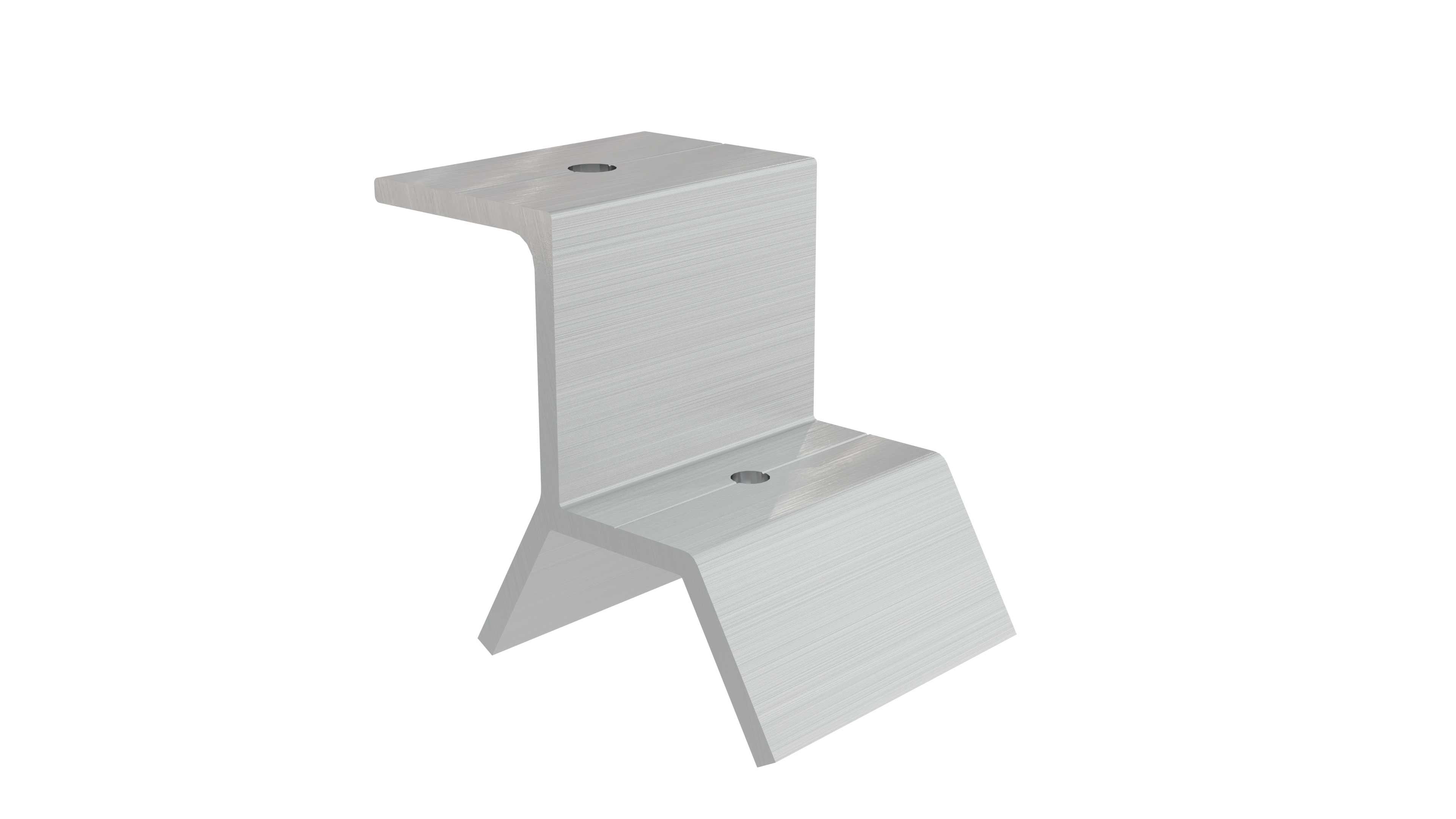

O Suporte de Telhado Metálico SF com Grampos Angulares oferece uma solução especializada de montagem angular de telhados solares metálicos, projetada para telhas metálicas angulares. Este kit de montagem de telhado solar não penetrante apresenta um design simples, porém eficaz, que garante instalação rápida e custos gerais reduzidos.

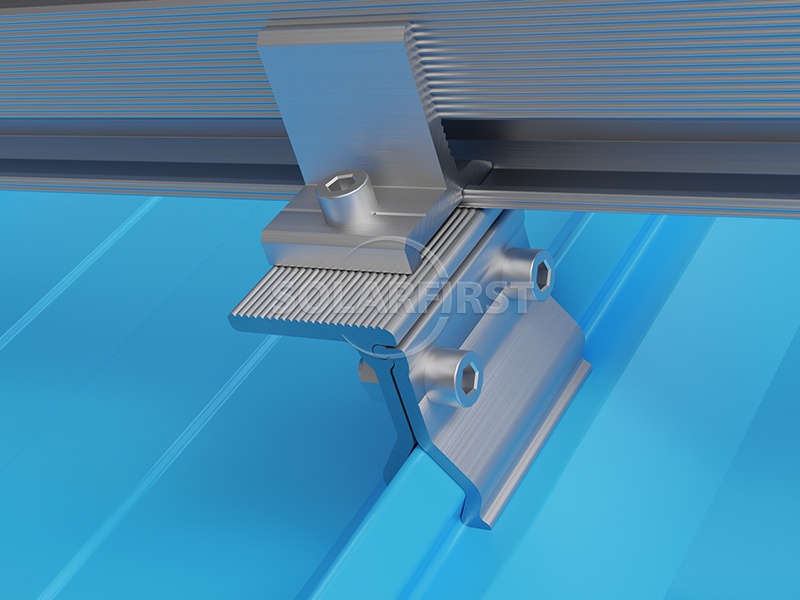

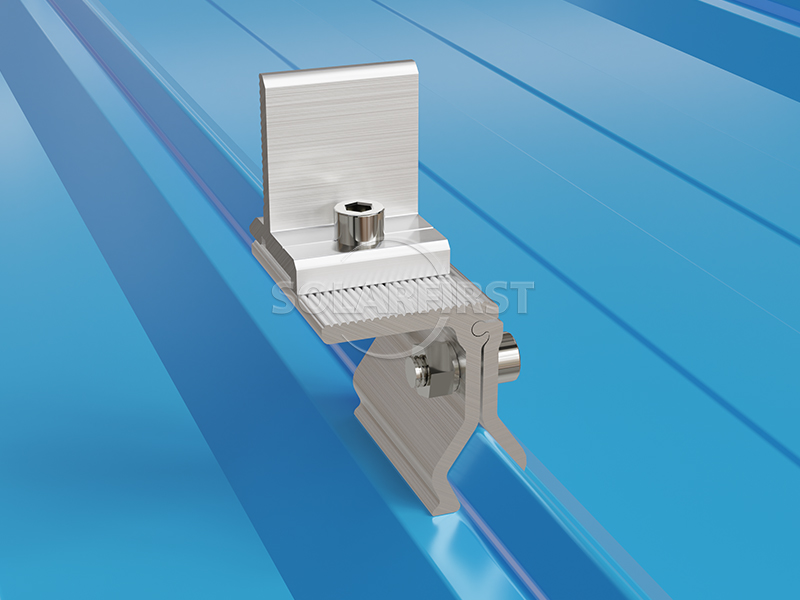

O sistema utiliza componentes e trilhos leves de suporte de montagem em telhado de alumínio que minimizam a carga adicional sobre a estrutura subjacente do telhado. Os suportes de telhado com grampos solares angulares, especialmente projetados, são projetados para acomodar diversos perfis de telhas angulares, garantindo uma fixação segura sem penetração no telhado. Para maior flexibilidade, o grampo de telhado pode ser combinado com suportes em L para obter a elevação e o posicionamento ideais do módulo solar.

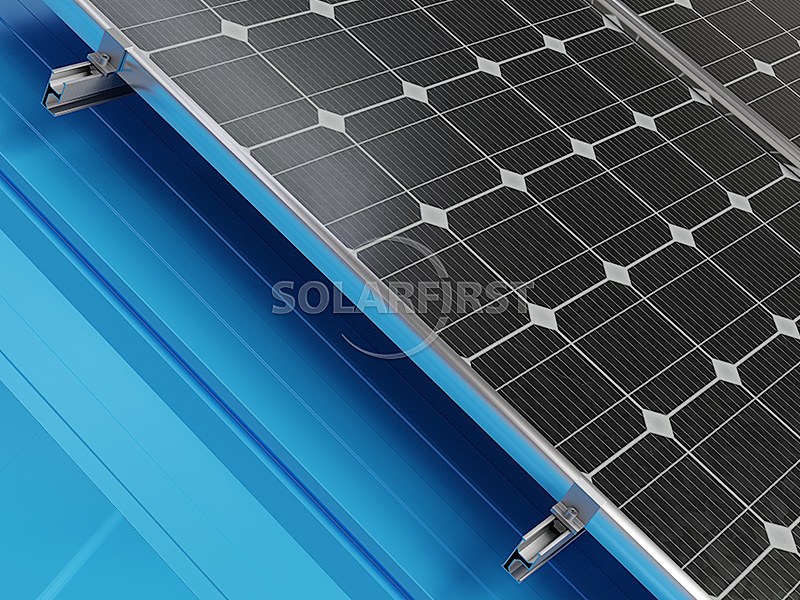

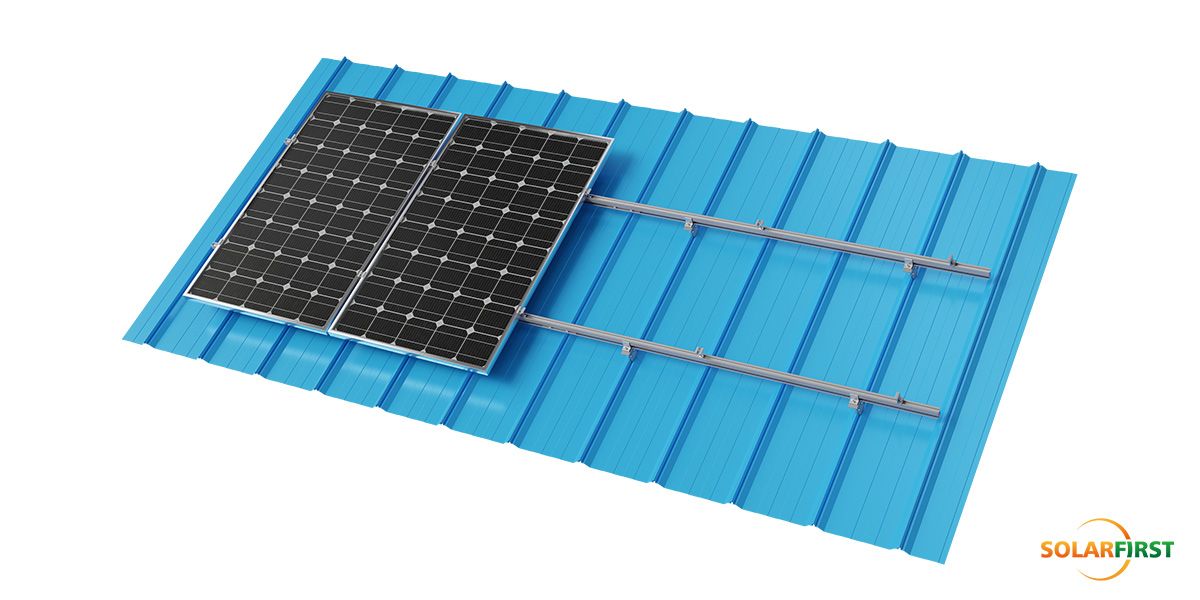

Este sistema abrangente de montagem de painéis solares em telhados inclui clipes de painéis solares projetados com precisão que fixam os módulos com segurança, mantendo o alinhamento paralelo à superfície do telhado. Projetado para suportar condições climáticas extremas, o sistema suporta cargas de vento de até 60 m/s e cargas de neve de 1,4 kN/m². Em conformidade com as normas internacionais, incluindo ASCE7-05 e JIS C8955:2017, os componentes de montagem são construídos em alumínio anodizado resistente à corrosão AL6005-T5 e aço inoxidável SUS304, com garantia de 10 anos para um desempenho confiável a longo prazo.

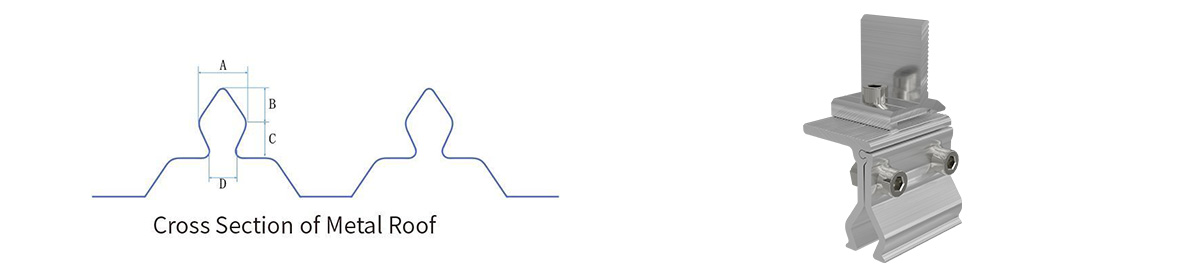

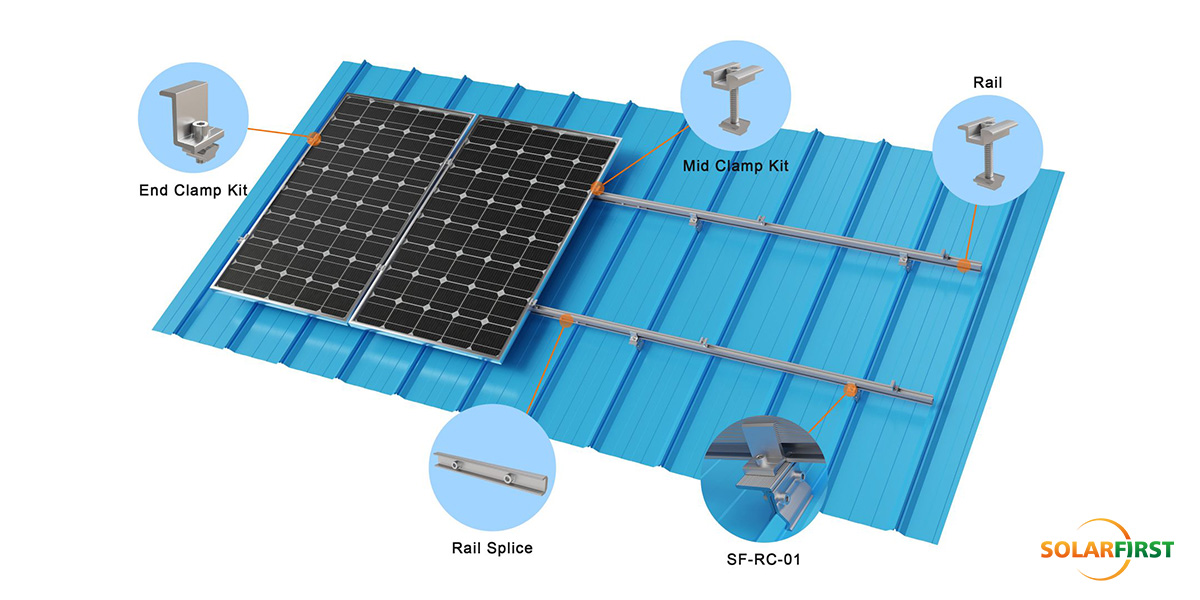

02 Diagrama esquemático do acessório

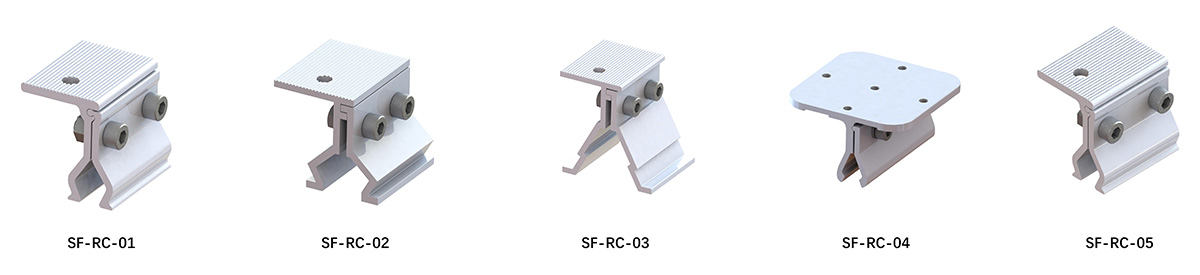

03 Componentes do Produto
| Dimensões (mm) | A | B | C | D |
| SF-RC-01 | 18 | 13 | 10,5 | 10 |
| SF-RC-02 | 26 | 12 | 10,5 | 18 |
| SF-RC-03 | 35 | 21,6 | 2,5 | 31,5 |
| SF-RC-04 | 16.3 | 16.3 | 2,5 | 12 |
| SF-RC-05 | 15 | 12.2 | 10 | 10 |
04 Parâmetros de Engenharia Essencial
| Indicadores-chave | Detalhes dos parâmetros |
| Telhado aplicável | Painéis de telhado de metal angular |
| Carga de vento | 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo ao telhado |
| Material principal | Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 |
| padrão | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Garantia | Garantia de 10 anos |
05 Cenários de Aplicação Industrial
✔ Fábrica de manufatura: Telhado de prédios de fábricas automotivas/eletrônicas
✔ Centro de logística de cadeia fria: Grande telhado de armazém
✔ Atualização de estufa agrícola: Estufa com estrutura de aço leve
06 Serviços técnicos profissionais
▶ Projeto de esquema e análise estrutural:
Forneça relatórios de carga profissionais, simulação de arranjo de acessórios e soluções de visualização BIM.
▶ Suporte de exploração no local:
Os engenheiros realizam pesquisas no local das condições do telhado para confirmar as condições de instalação e os pontos de risco.
▶ Treinamento e orientação de instalação:
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
▶ Testes ambientais extremos
• Passa o impacto de baixa temperatura a -40℃
• Corrosão por névoa salina (mais de 3.000 horas)
• Testes extremos, como simulação de furacão de 60 m/s.
▶ Certificação de terceiros
• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.
08 Pacotes e Envio
Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

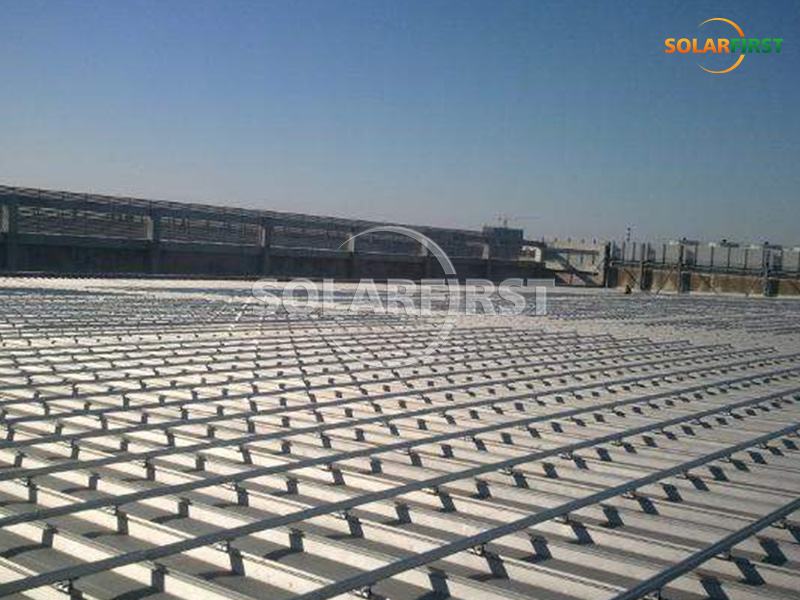

09 Projeto Caso
