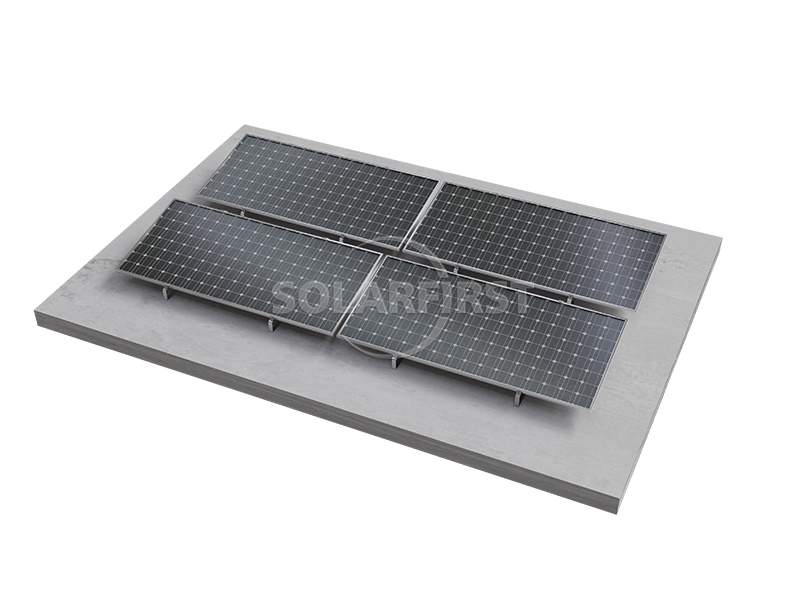

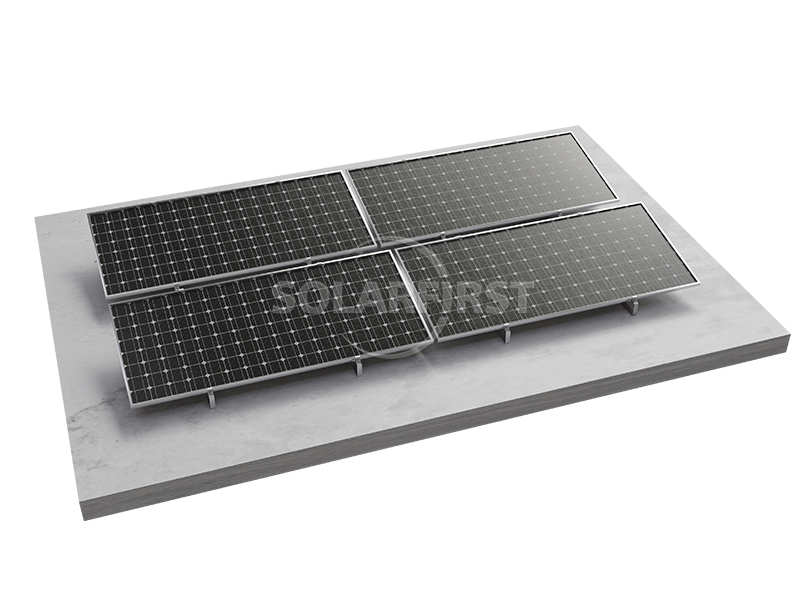

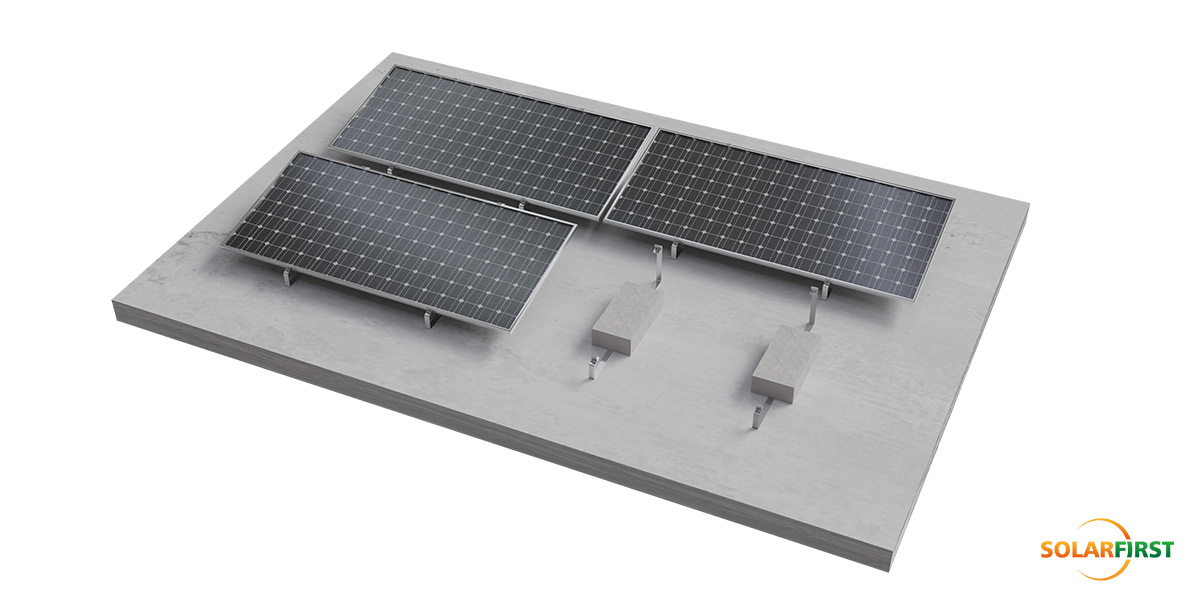

Suporte de telhado de concreto solar de lastro universal

01 Descrição do Produto

O Suporte de Telhado com Lastro Universal SF é um sistema de montagem solar não penetrante, projetado especificamente para telhados planos de concreto, oferecendo estabilidade e resistência à corrosão excepcionais sem comprometer a integridade do telhado. Seu design com lastro de perfil baixo neutraliza eficazmente a pressão negativa do vento, enquanto a configuração modular e universal da placa de lastro maximiza a utilização do espaço do telhado para maior capacidade energética.

Este sistema suporta layouts unidirecionais e simétricos, com ângulos de inclinação personalizáveis ​​(10°, 15°, 20°) para otimizar a exposição solar. Componentes pré-montados e um processo de instalação simplificado reduzem o tempo e os custos de mão de obra no local. Construído em alumínio anodizado AL6005-T5 e aço inoxidável SUS304, o suporte oferece durabilidade de longo prazo em condições ambientais adversas, incluindo cargas de vento de até 60 m/s e cargas de neve de 1,4 kN/m².

Ideal para aplicações comerciais e industriais, esta solução combina versatilidade, confiabilidade e facilidade de implantação para projetos de energia solar em telhados que exigem um sistema de montagem não invasivo e de alto desempenho.

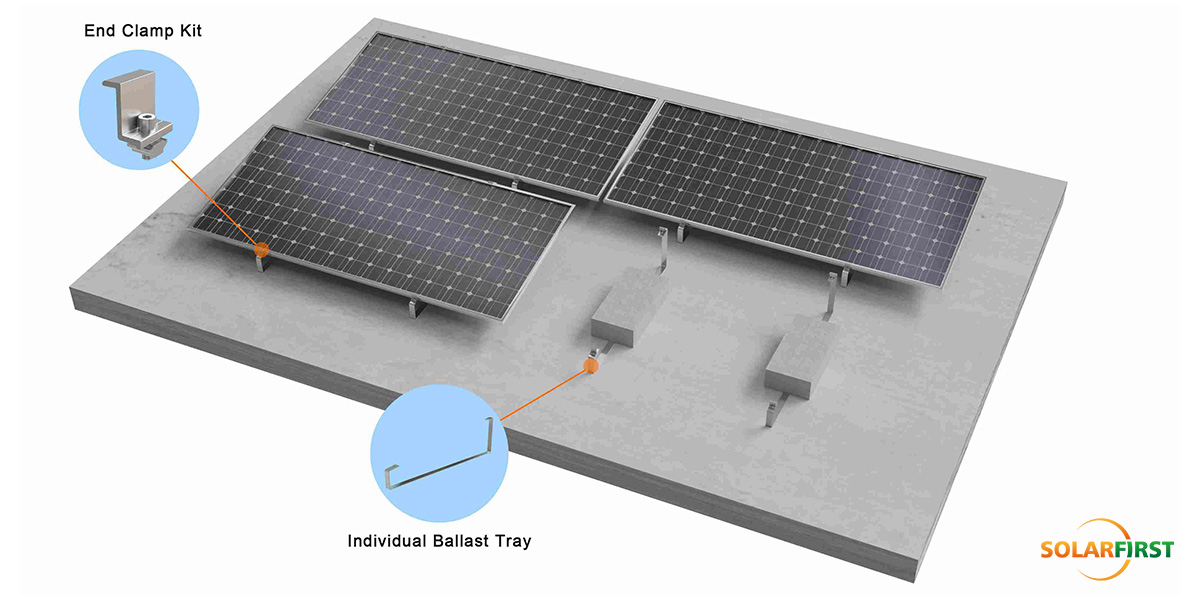

02 Diagrama esquemático do acessório

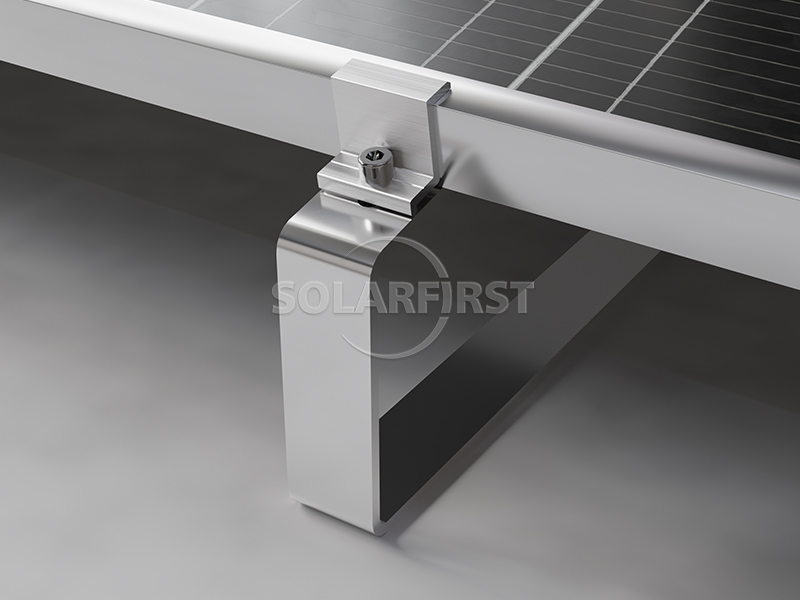

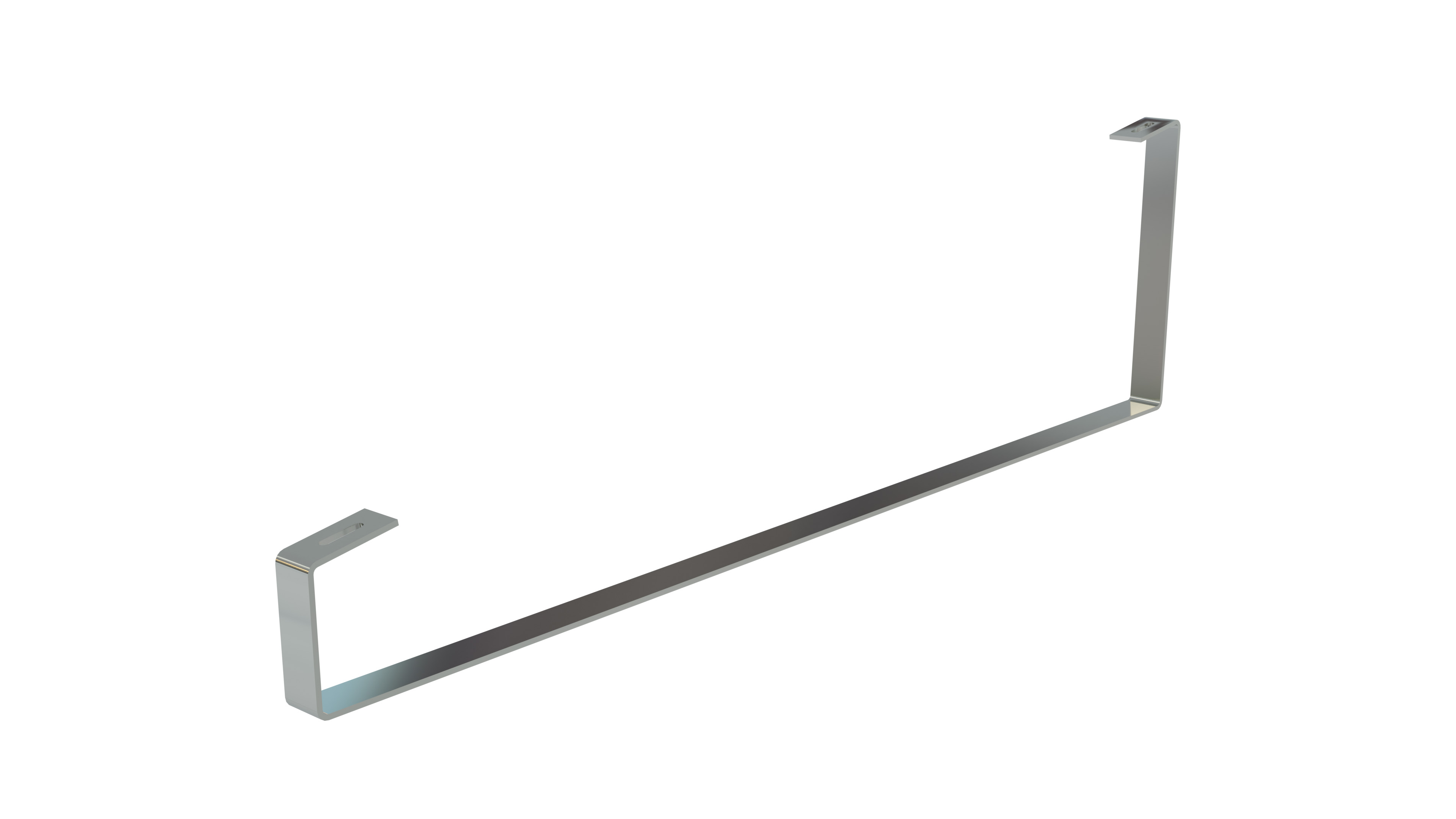

03 Componentes do Produto

04 Parâmetros de Engenharia Essencial

05 Cenários de Aplicação Industrial

✔ Telhado plano de concreto residencial

✔ Telhado plano de cimento de edifícios comerciais

✔ Projetos de usinas fotovoltaicas montadas no solo

06 Serviços técnicos profissionais

▶ Projeto de esquema e análise estrutural:

Forneça relatórios de carga profissionais, simulação de arranjo de acessórios e soluções de visualização BIM.

▶ Suporte de exploração no local:

Os engenheiros realizam pesquisas no local das condições do telhado para confirmar as condições de instalação e os pontos de risco.

▶ Treinamento e orientação de instalação:

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

▶ Testes ambientais extremos

• Passa o impacto de baixa temperatura a -40℃

• Corrosão por névoa salina (mais de 3.000 horas)

• Testes extremos, como simulação de furacão de 60 m/s.

▶ Certificação de terceiros

• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.

08 Pacotes e Envio

Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

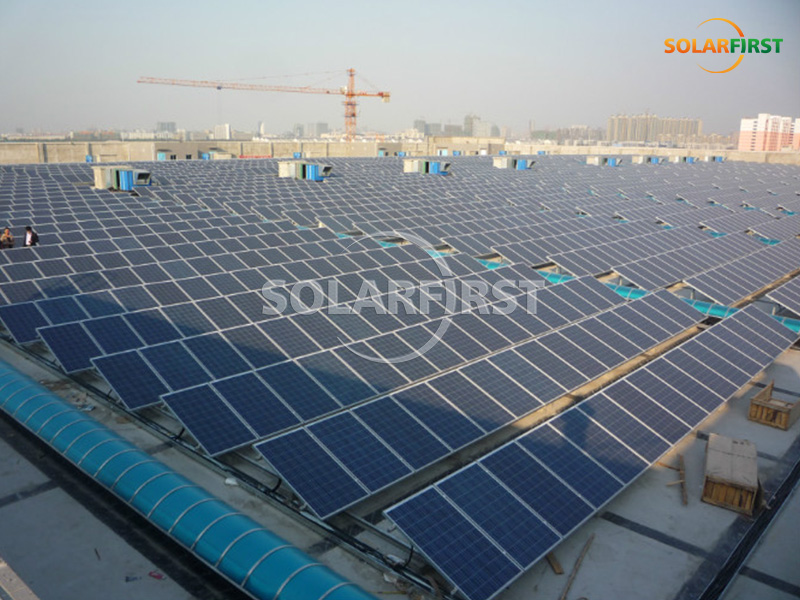

09 Projeto Caso
