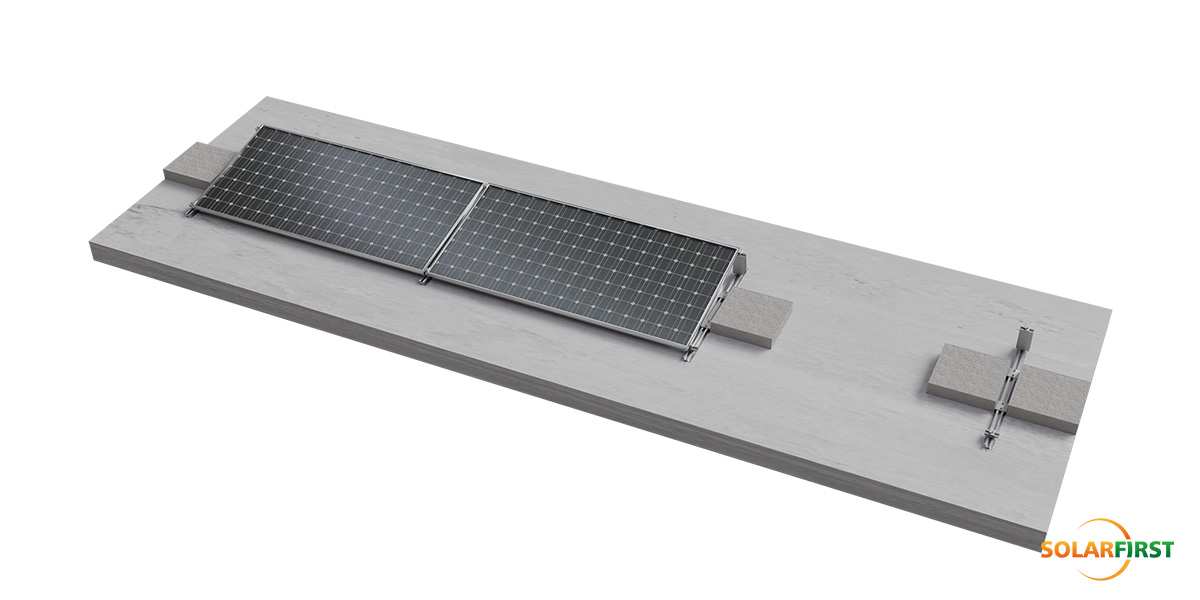

Suporte de telhado de concreto solar com lastro

01 Descrição do Produto

O SF Ballasted Roof Mount é um sistema profissional de montagem de lastro para painéis solares, projetado para aplicações industriais e comerciais. Sendo uma verdadeira solução de suporte solar com lastro, utiliza lastro ponderado para fixar os painéis solares com segurança, sem penetrar na superfície do telhado, tornando-o ideal para telhados planos de concreto onde a perfuração não é desejada ou permitida.

Este robusto sistema de montagem solar em telhados foi projetado para suportar condições ambientais desafiadoras, com resistência a cargas de vento de até 60 m/s e capacidade de carga de neve de 1,4 kN/m². O defletor de vento opcional aumenta ainda mais sua estabilidade contra pressão negativa do vento. O sistema oferece ângulos de inclinação de 5°, 10° e 15° para produção ideal de energia e apresenta um design simples para instalação rápida. Compatível com grampos de telhado metálicos e trilhos em U, este sistema de montagem solar em telhados com lastro é construído em alumínio anodizado AL6005-T5 durável e aço inoxidável SUS304, e conta com uma garantia de 10 anos, garantindo confiabilidade a longo prazo.

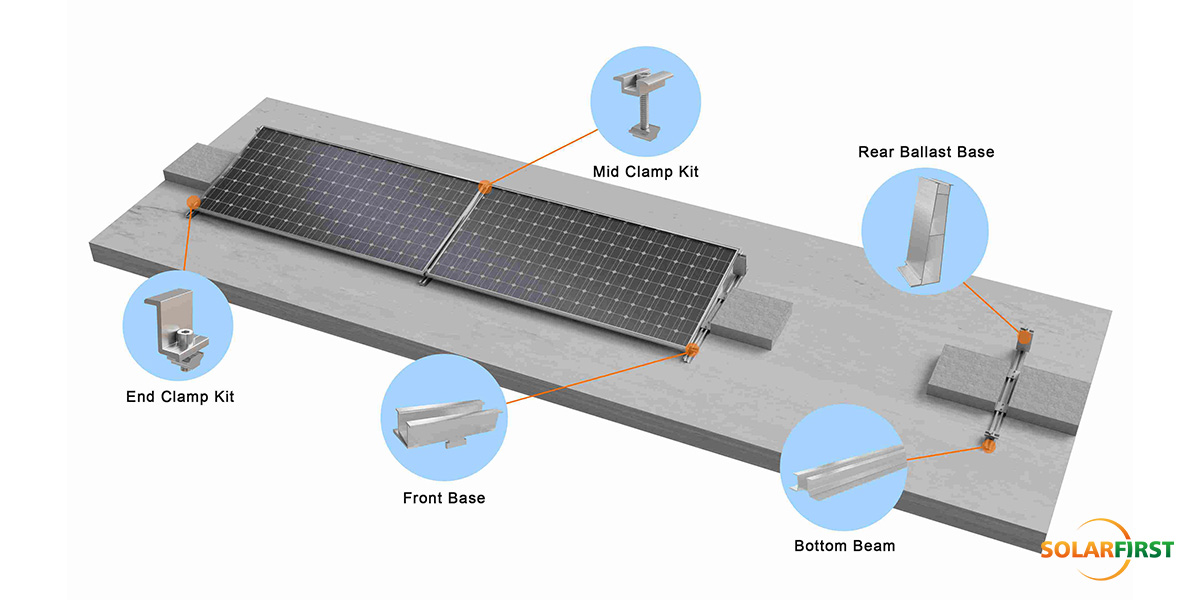

02 Diagrama esquemático do acessório

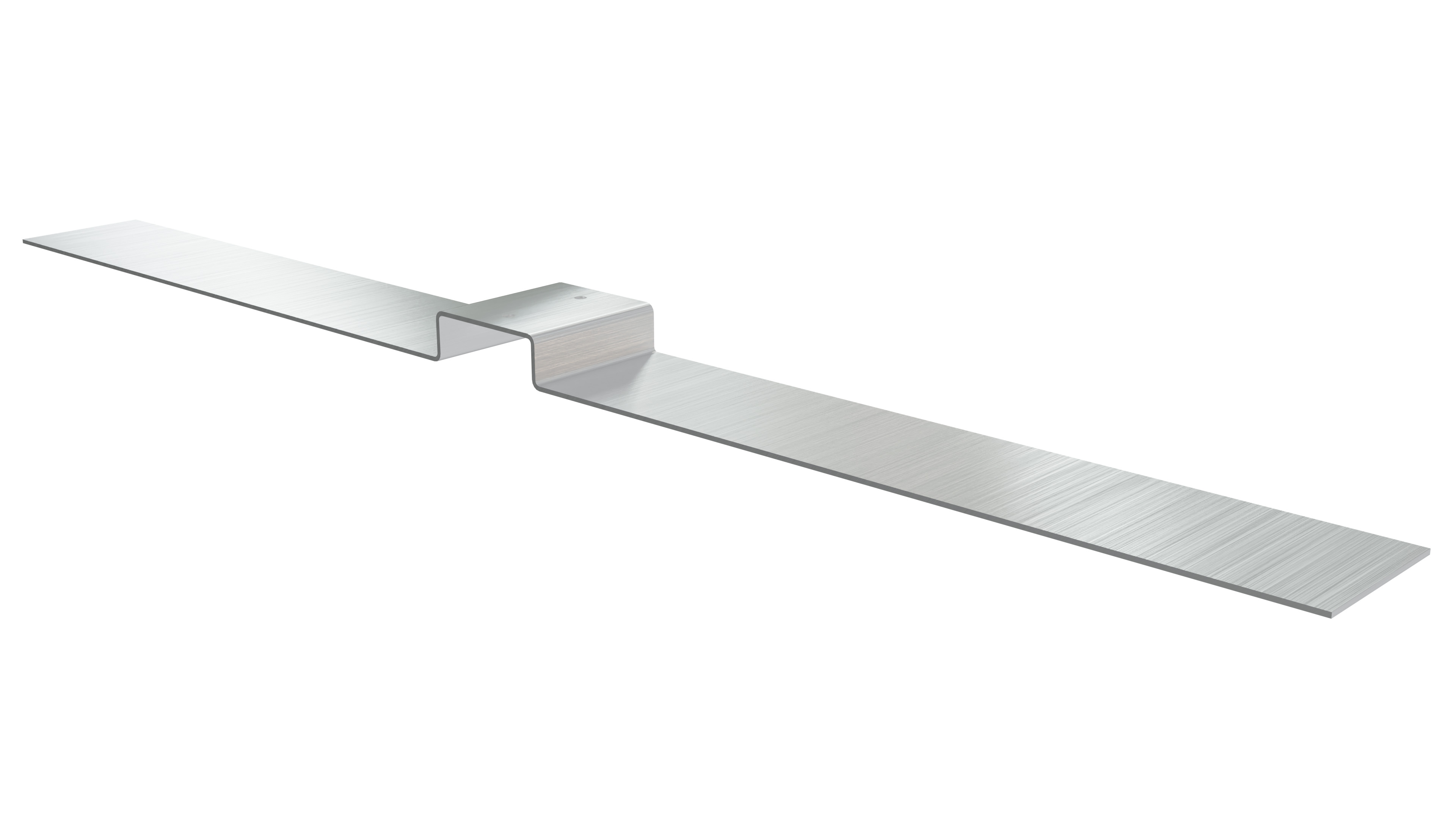

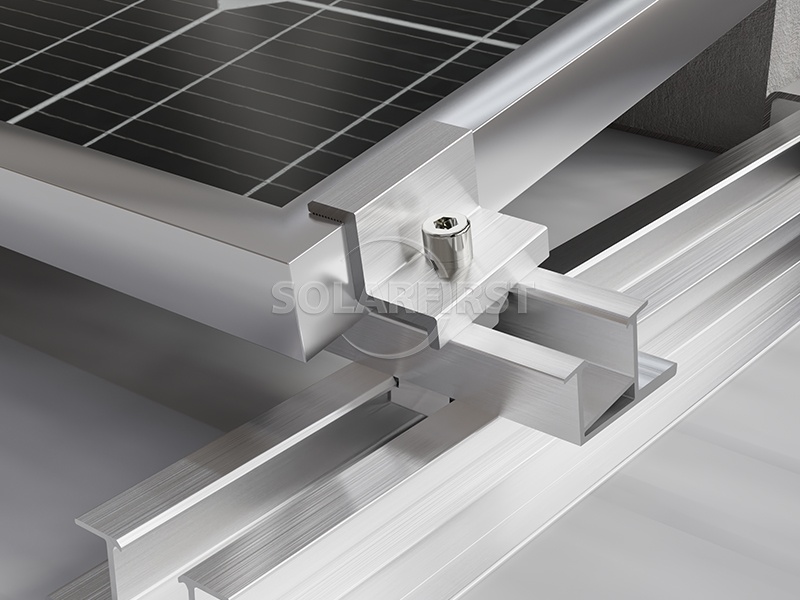

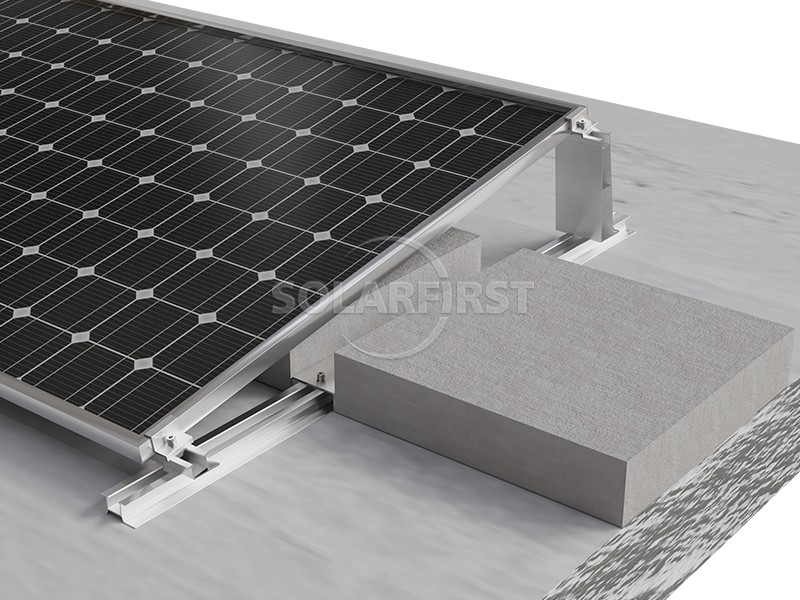

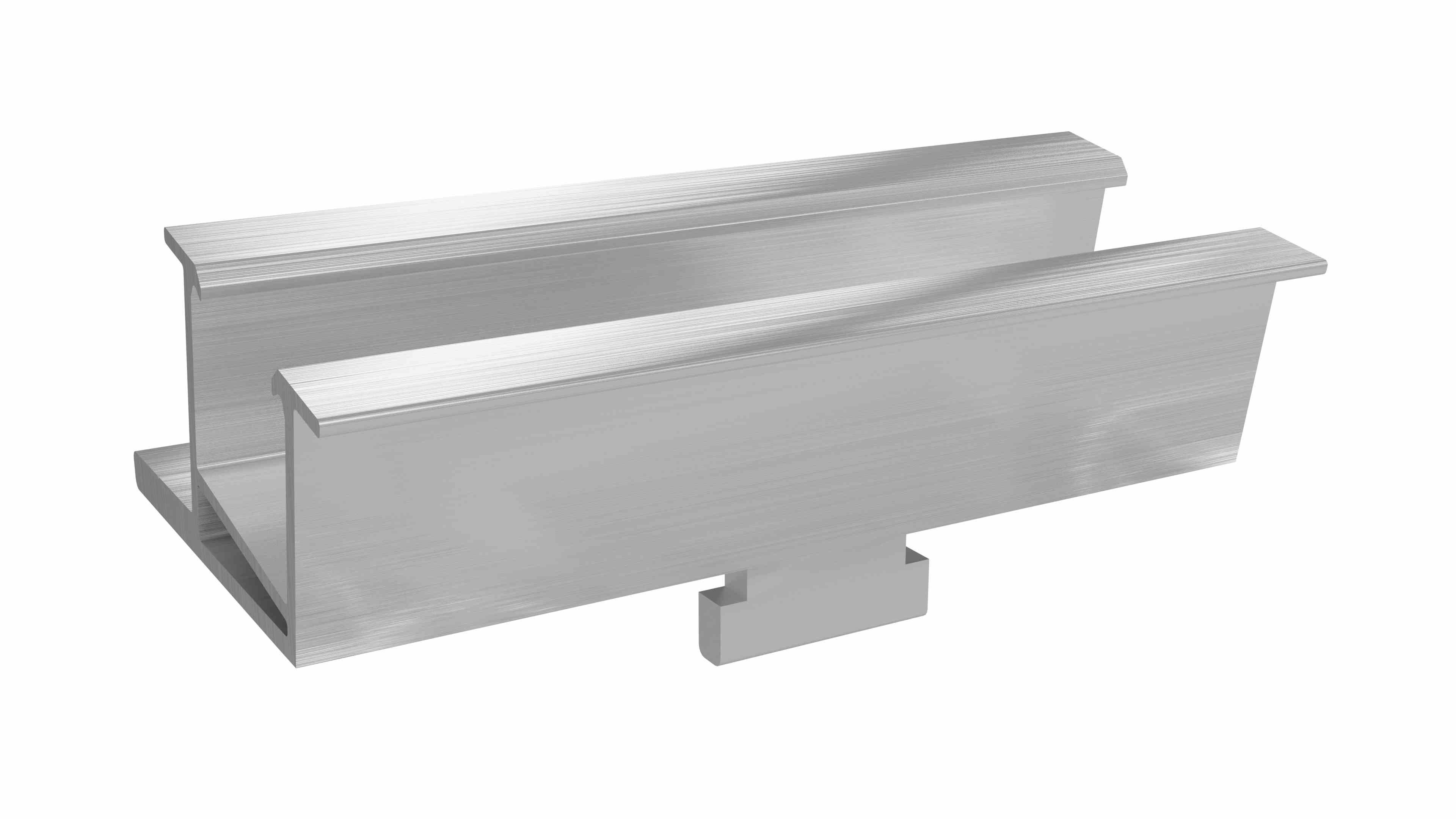

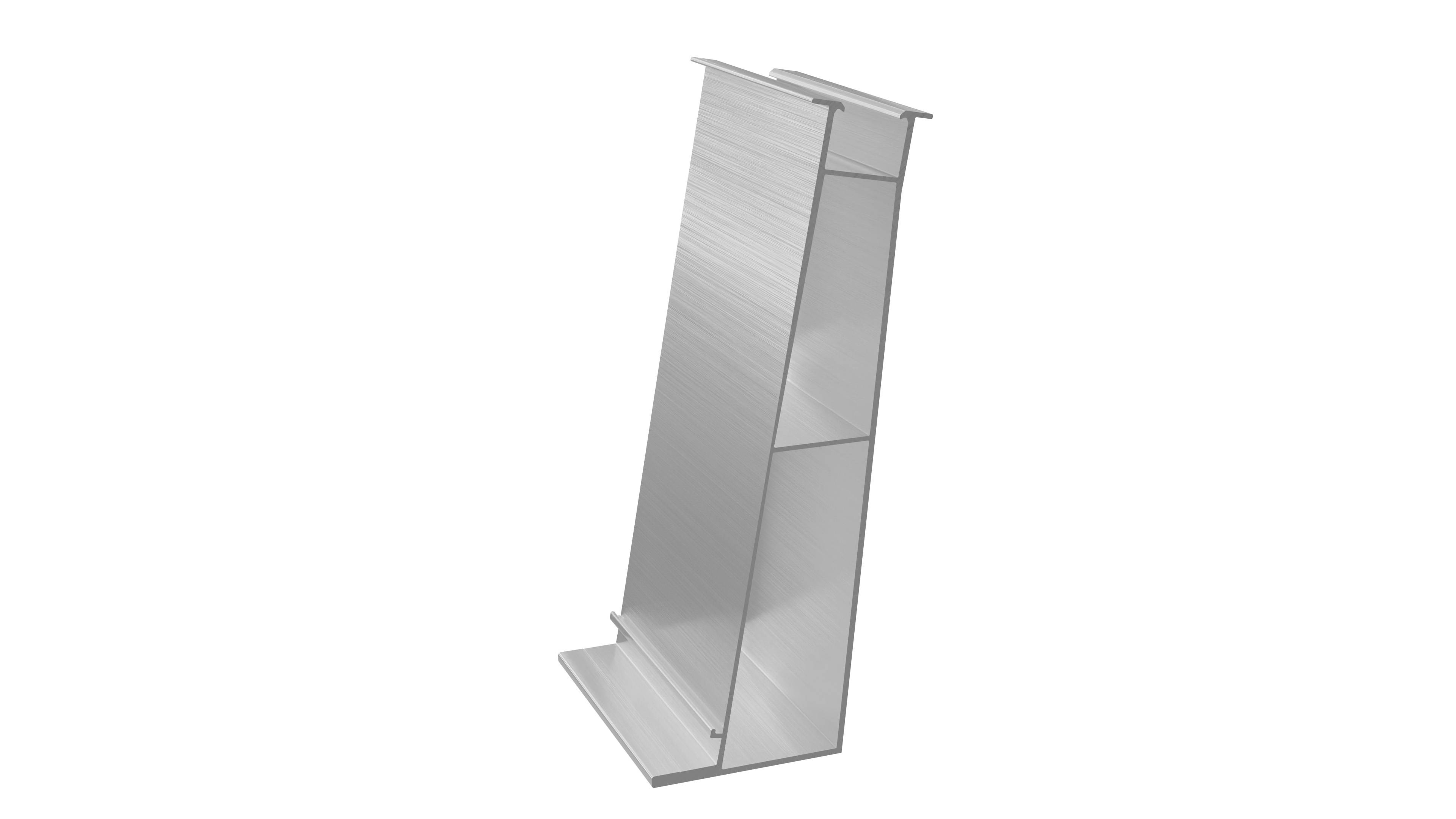

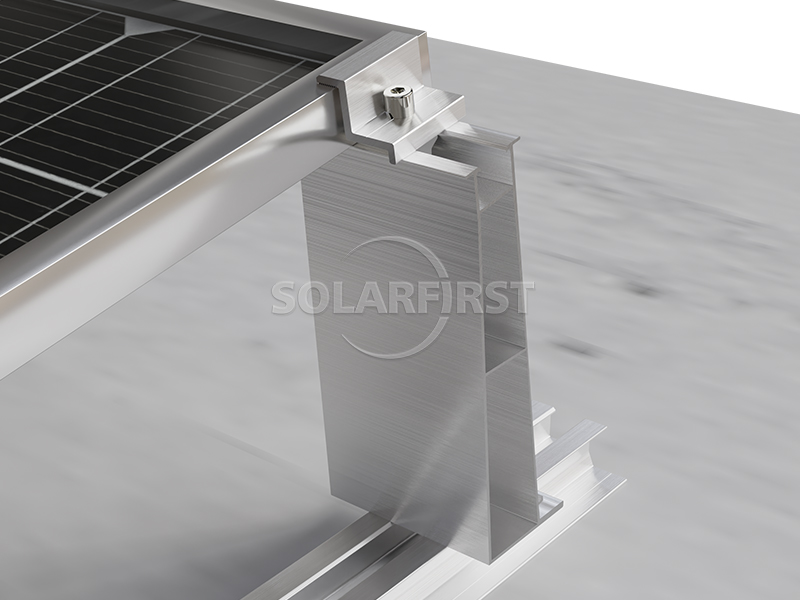

03 Componentes do Produto

04 Parâmetros de Engenharia Essencial

05 Cenários de Aplicação Industrial

✔ Telhado plano de concreto para edifícios comerciais

✔ Telhado plano de cimento de planta industrial

✔ Estrutura de cobertura plana para instalações públicas

06 Serviços técnicos profissionais

▶ Projeto de esquema e análise estrutural:

Forneça relatórios de carga profissionais, simulação de arranjo de acessórios e soluções de visualização BIM.

▶ Suporte de exploração no local:

Os engenheiros realizam pesquisas no local das condições do telhado para confirmar as condições de instalação e os pontos de risco.

▶ Treinamento e orientação de instalação:

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

▶ Testes ambientais extremos

• Passa o impacto de baixa temperatura a -40℃

• Corrosão por névoa salina (mais de 3.000 horas)

• Testes extremos, como simulação de furacão de 60 m/s.

▶ Certificação de terceiros

• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.

08 Pacotes e Envio

Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

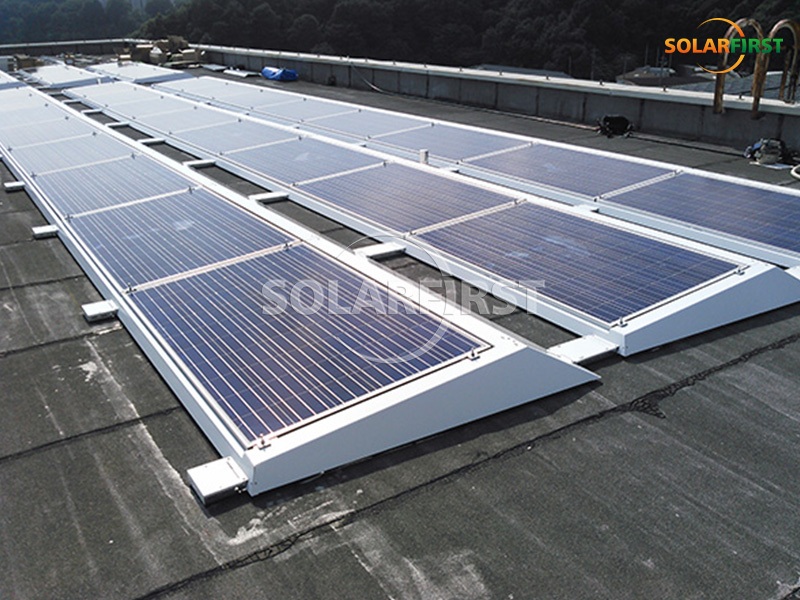

09 Projeto Caso
