Exibição de precisão, além dos limites

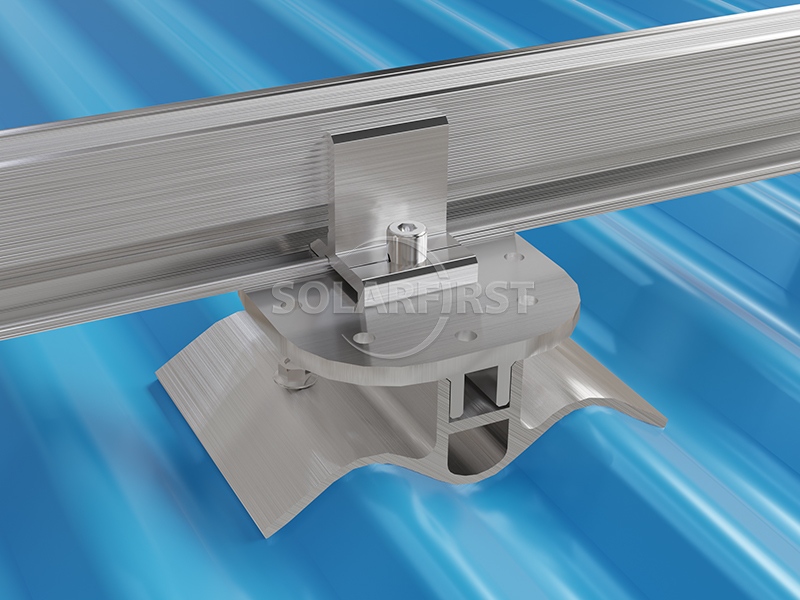

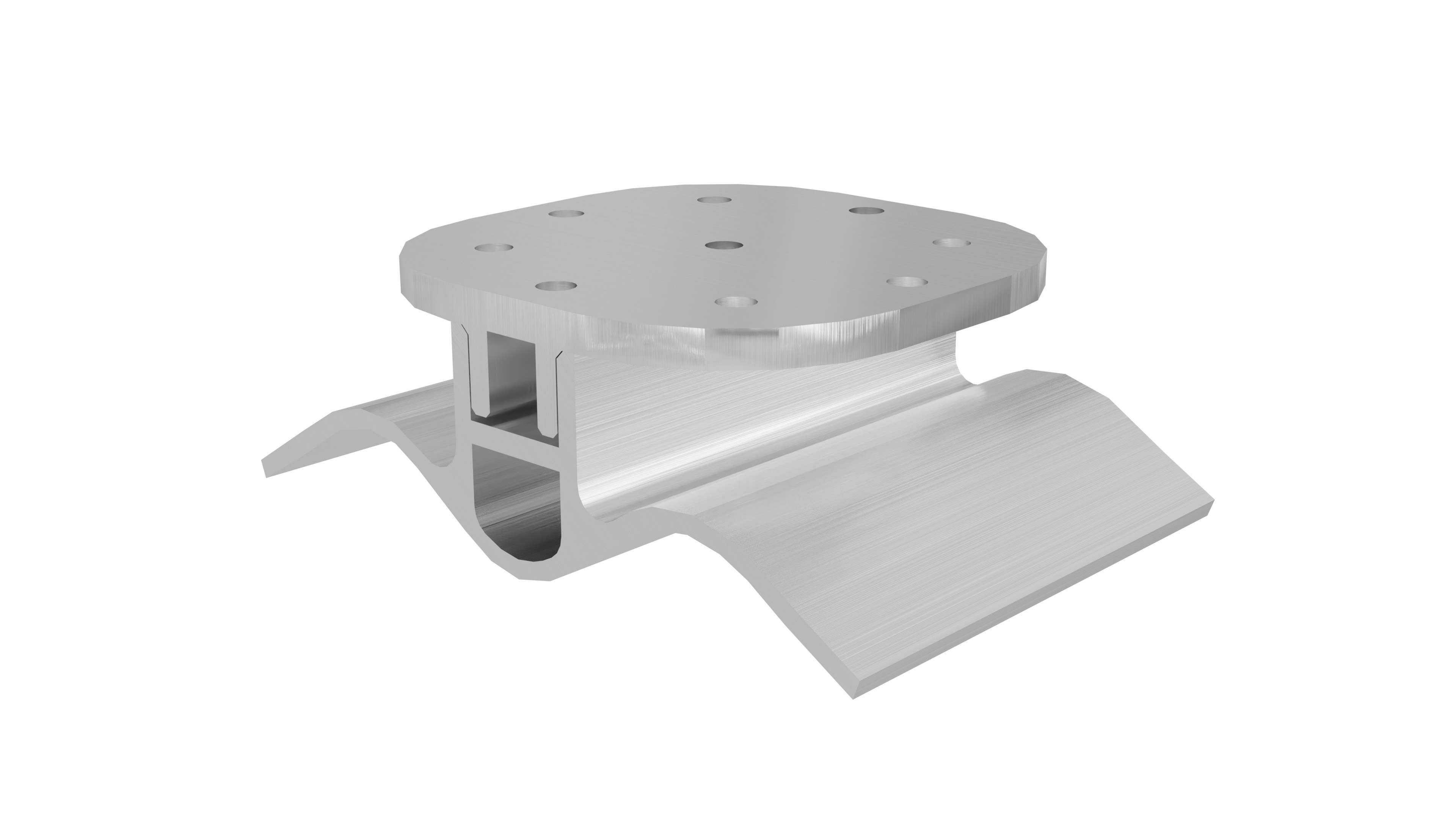

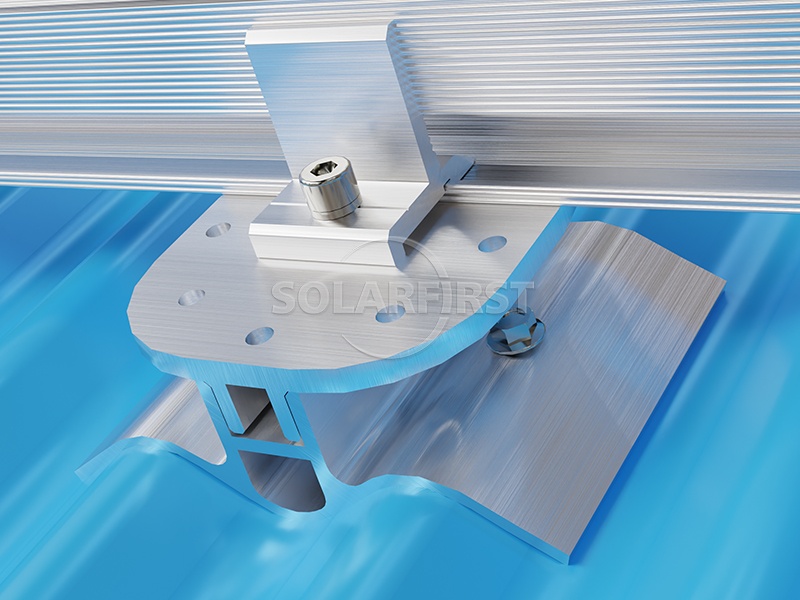

A non-destructive installation fixture specially designed for wave-shaped color steel tile roof photovoltaic systems. The fixture is made of high tensile strength aluminum and, through a unique clamping structure, firmly fixes the solar panel system at the peak of the wave tiles without penetrating the roof panel. This fundamentally solves the potential roof leakage problems caused by traditional installation methods and is an ideal installation solution for industrial and commercial rooftop photovoltaic projects.
Opções de cor/aparência :
Silver blackTratamento de materiais e superfícies :
AL6005-T5Certificação :
ISO，SGS01 Descrição do Produto

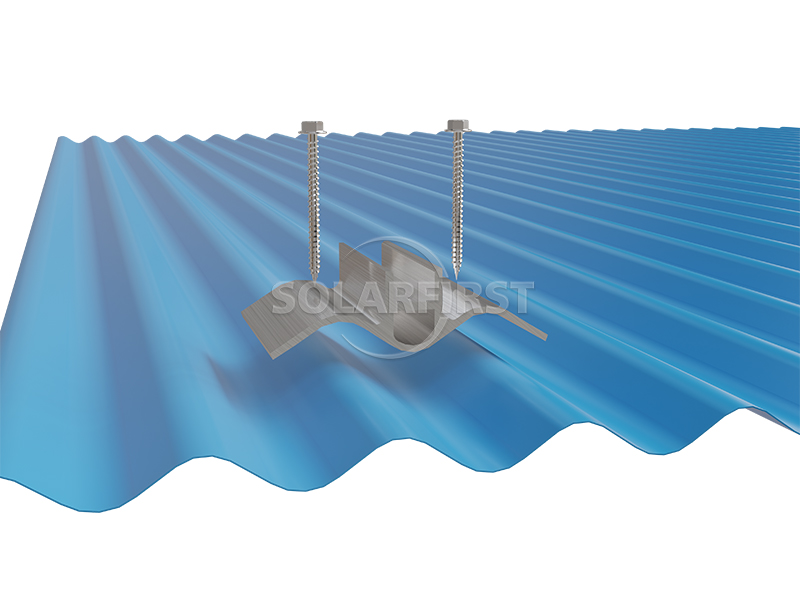

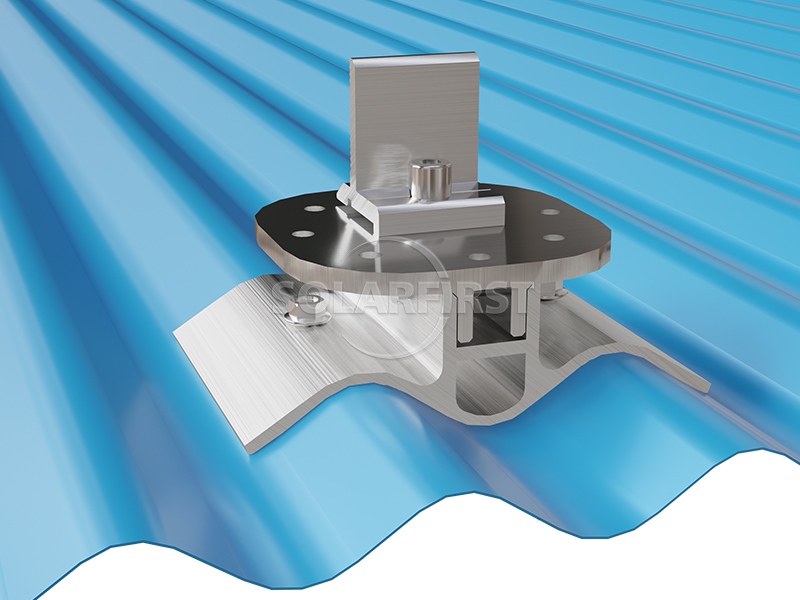

Este suporte de fixação ondulado para telhados foi projetado para telhas metálicas corrugadas, sendo adequado para aplicações comerciais, industriais e residenciais. Sua estrutura simples e leve permite uma instalação rápida com menor custo.
O sistema impõe carga adicional mínima à estrutura do telhado. Feito de alumínio anodizado AL6005-T5 e aço inoxidável SUS304, oferece alta resistência à corrosão e durabilidade. O kit de montagem solar no telhado pode ser usado com pés em L ou pernas ajustáveis para elevar os painéis ou modificar os ângulos de inclinação conforme necessário.

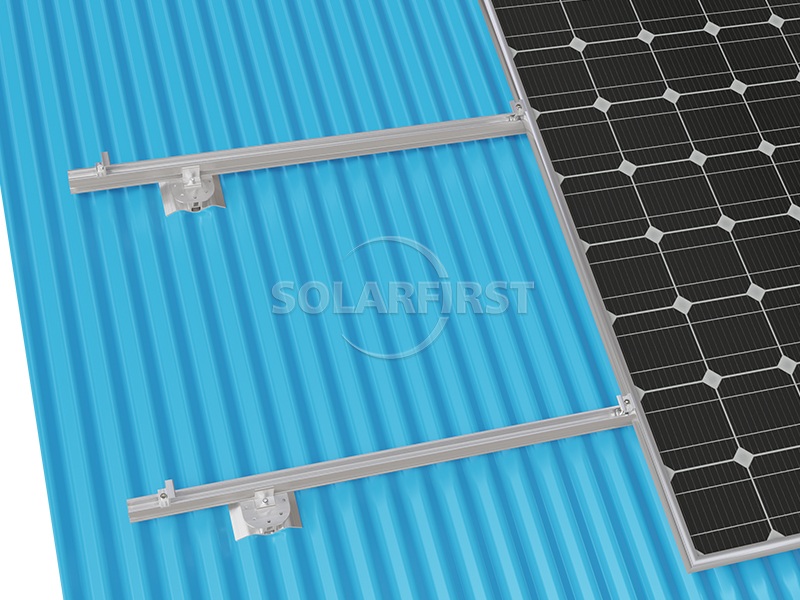

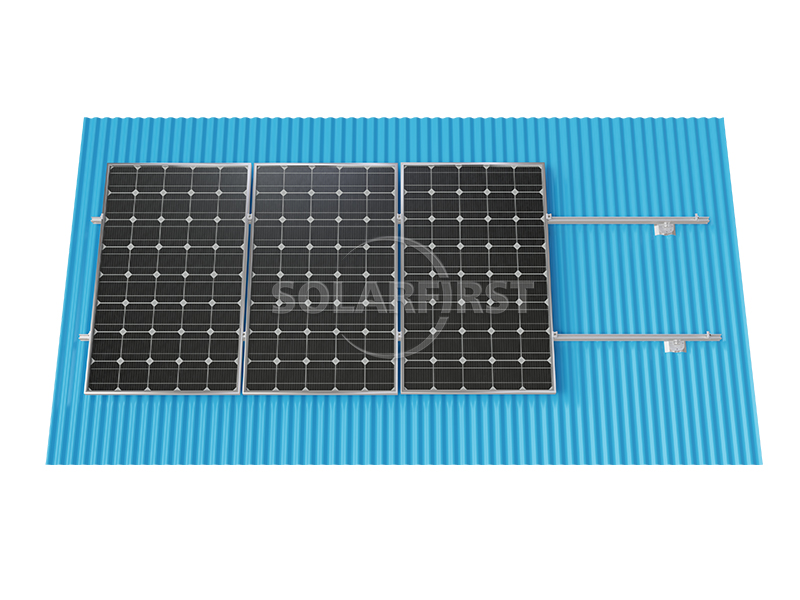

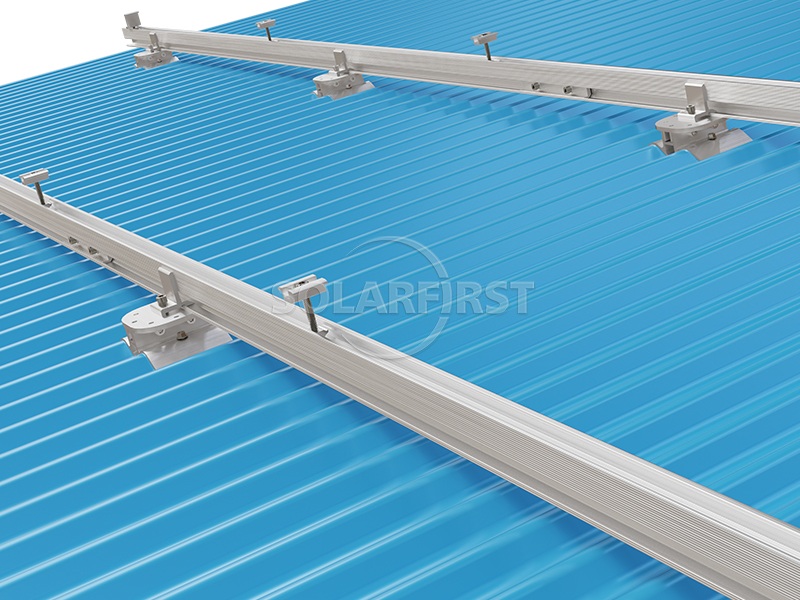

Compatível com módulos solares com e sem moldura, estes suportes metálicos para montagem em telhados permitem uma fixação segura sem ajustes complexos, ajudando a reduzir os custos de material e mão de obra. A instalação pode ser realizada na orientação horizontal ou vertical para atender às diferentes necessidades do projeto.

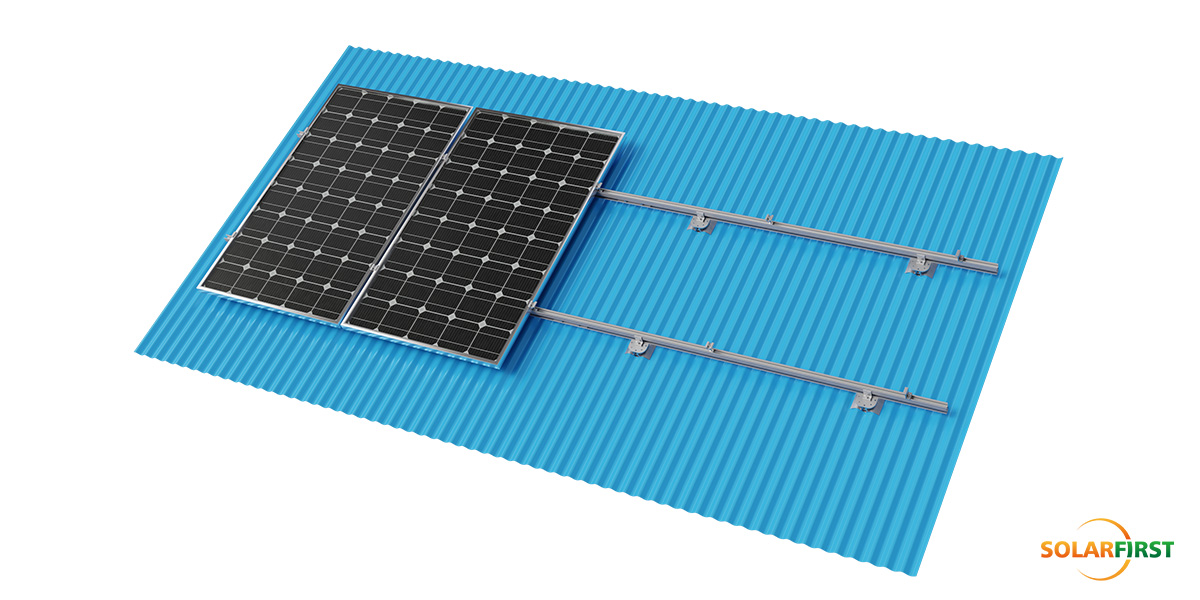

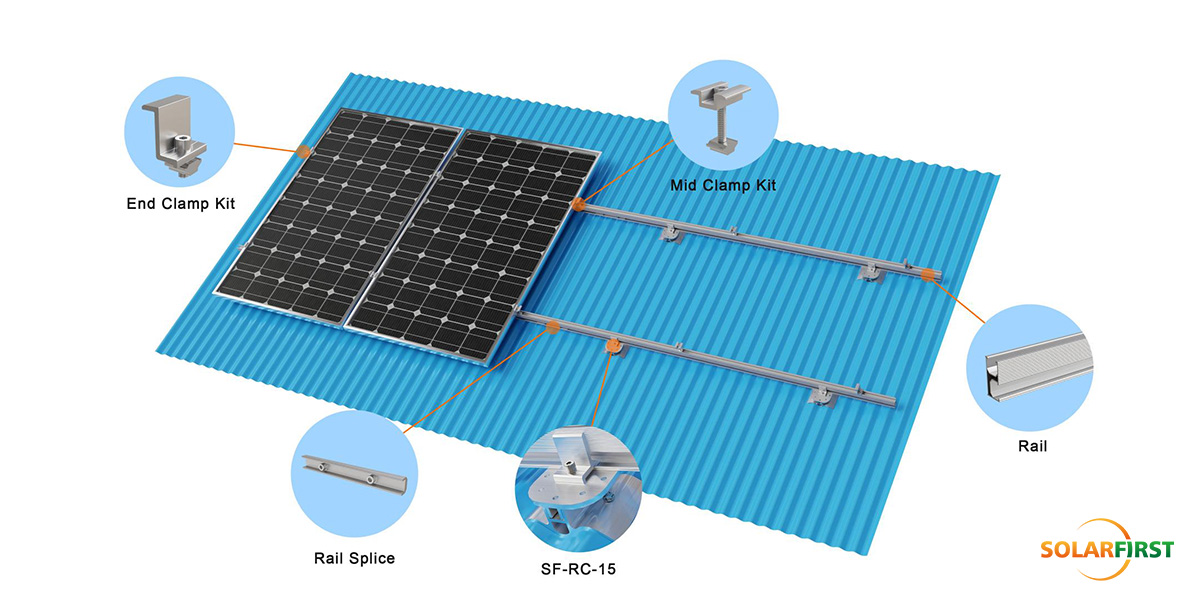

02 Diagrama esquemático do acessório

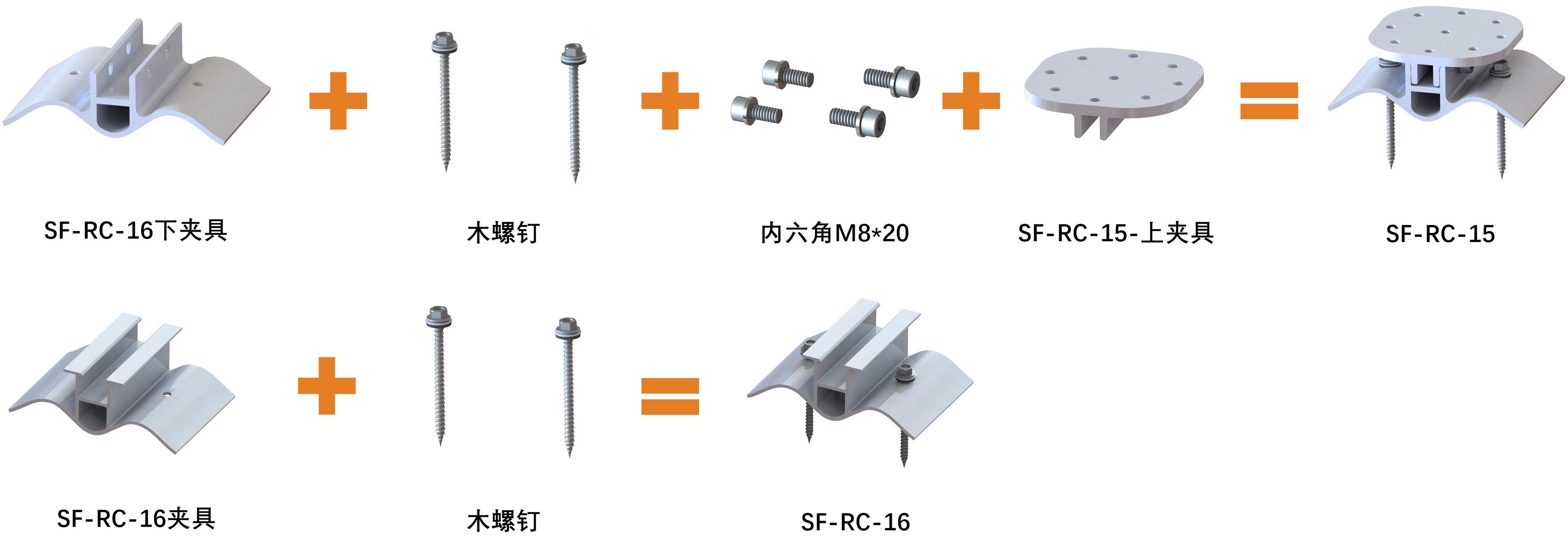

03 Componentes do Produto
| Dimensões (mm) | A | b | C(°) |
| SF-RC-15 | 76 | 21(R) | 112 |
| SF-RC-16 | 76 | 21(R) | 112 |
04 Parâmetros de Engenharia Essencial
| Indicadores-chave | Detalhes dos parâmetros |
| Telhado aplicável | Telhado de telha metálica ondulada |
| Carga de vento | 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo ao telhado |
| Material principal | Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 |
| padrão | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Garantia | Garantia de 10 anos |

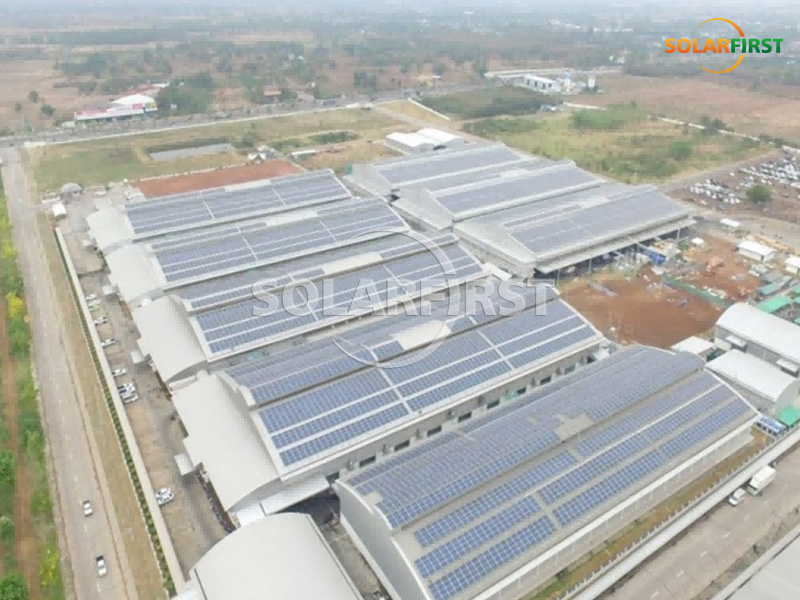

05 Cenários de Aplicação Industrial
✔ Fábrica de manufatura: Telhado de prédios de fábricas automotivas/eletrônicas
✔ Centro de logística de cadeia fria: Grande telhado de armazém
✔ Atualização de estufa agrícola: Estufa com estrutura de aço leve
06 Serviços técnicos profissionais
▶ Projeto de esquema e análise estrutural:
Forneça relatórios de carga profissionais, simulação de arranjo de acessórios e soluções de visualização BIM.
▶ Suporte de exploração no local:
Os engenheiros realizam pesquisas no local das condições do telhado para confirmar as condições de instalação e os pontos de risco.
▶ Treinamento e orientação de instalação:
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
▶ Testes ambientais extremos
• Passa o impacto de baixa temperatura a -40℃
• Corrosão por névoa salina (mais de 3.000 horas)
• Testes extremos, como simulação de furacão de 60 m/s.
▶ Certificação de terceiros
• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.
08 Pacotes e Envio
Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.
