Suporte de telhado de concreto solar triangular fixo

01 Descrição do Produto

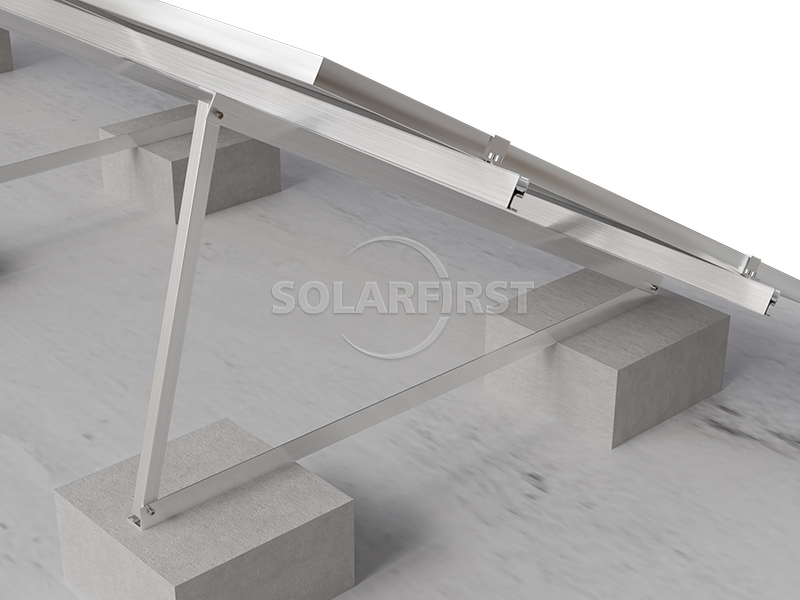

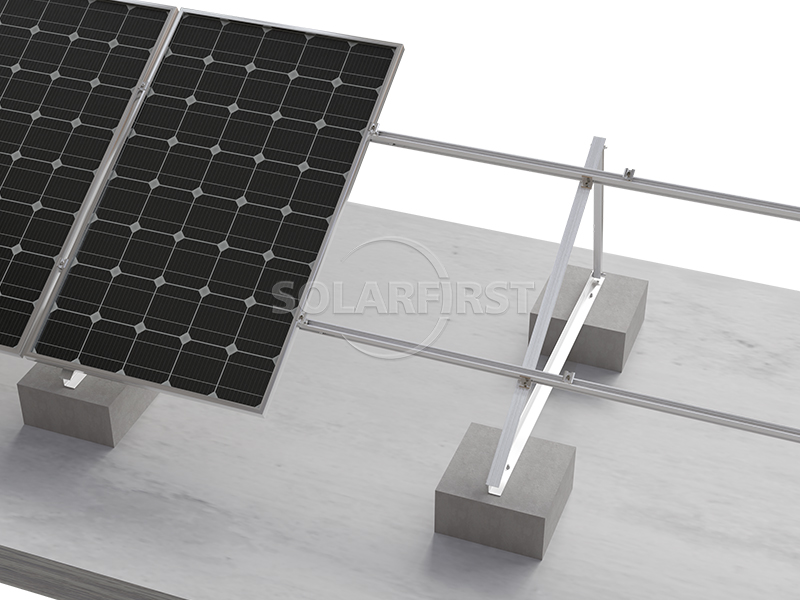

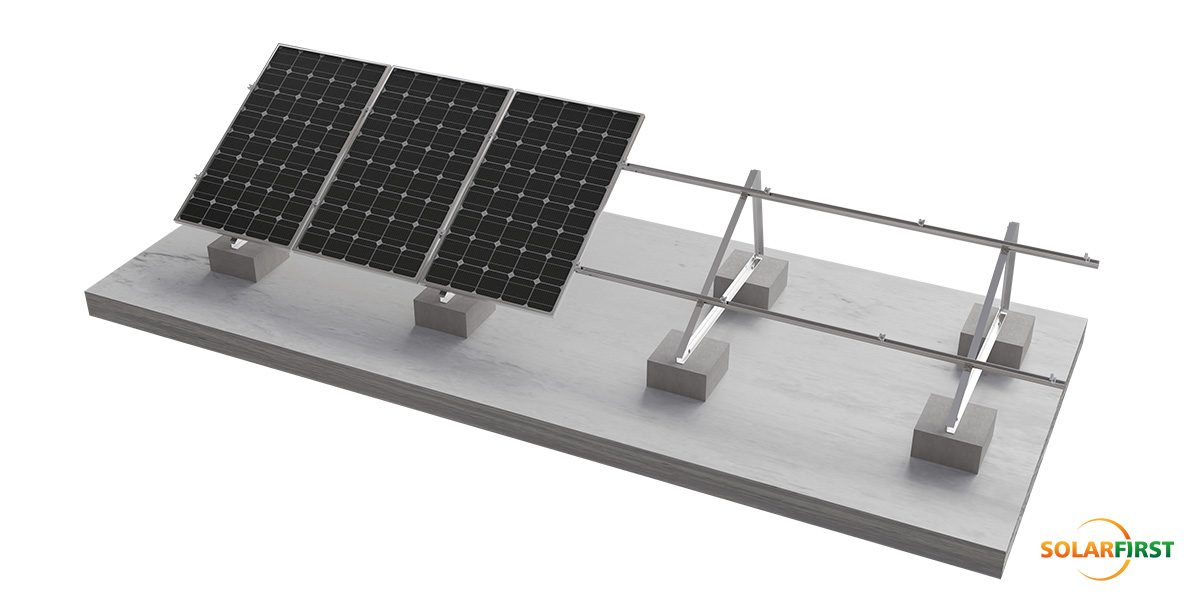

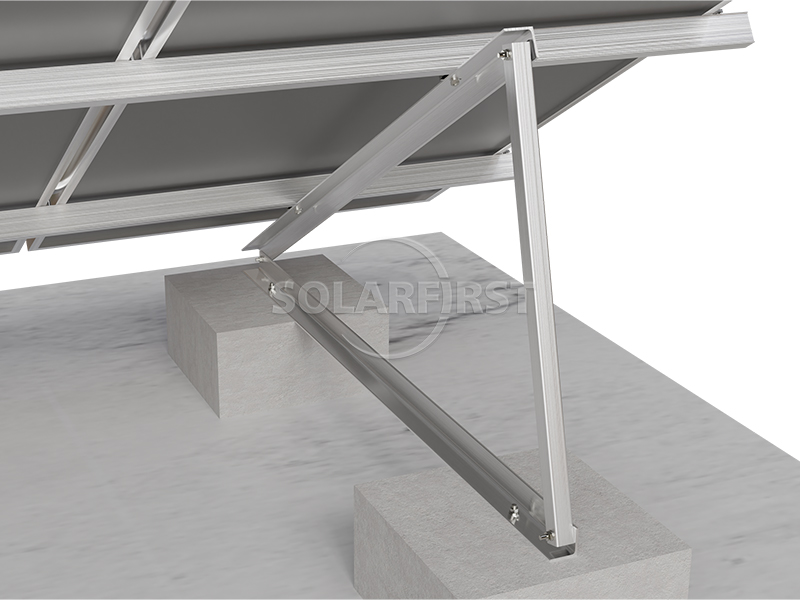

O SF Concrete Roof - Fixed Triangle oferece um sistema avançado de montagem solar projetado especificamente para aplicações em telhados planos de concreto. Este inovador sistema de montagem triangular com inclinação fixa apresenta um design triangular exclusivo que garante estabilidade estrutural e permite uma instalação rápida e sem penetração.

Como um sistema especializado de montagem solar com inclinação triangular, ele oferece opções confiáveis ​​de inclinação de 5°, 10° ou 15° para otimizar a produção de energia. Os suportes triangulares e as braçadeiras dos módulos do sistema são pré-montados de fábrica, reduzindo significativamente o tempo de instalação e a necessidade de mão de obra. Esta solução de telhado de concreto com inclinação triangular fixa mantém total compatibilidade com estruturas de telhado de concreto residenciais e comerciais, além de suportar aplicações montadas no solo, quando necessário.

Projetado para durabilidade, o sistema suporta cargas de vento de até 60 m/s e cargas de neve de 1,4 kN/m². Em conformidade com as normas internacionais, incluindo ASCE7-05 e JIS C8955:2017, é construído em alumínio anodizado resistente à corrosão AL6005-T5 e componentes de aço inoxidável SUS304. Com garantia de 10 anos, este sistema de montagem oferece uma solução econômica e confiável para instalações solares em telhados de concreto.

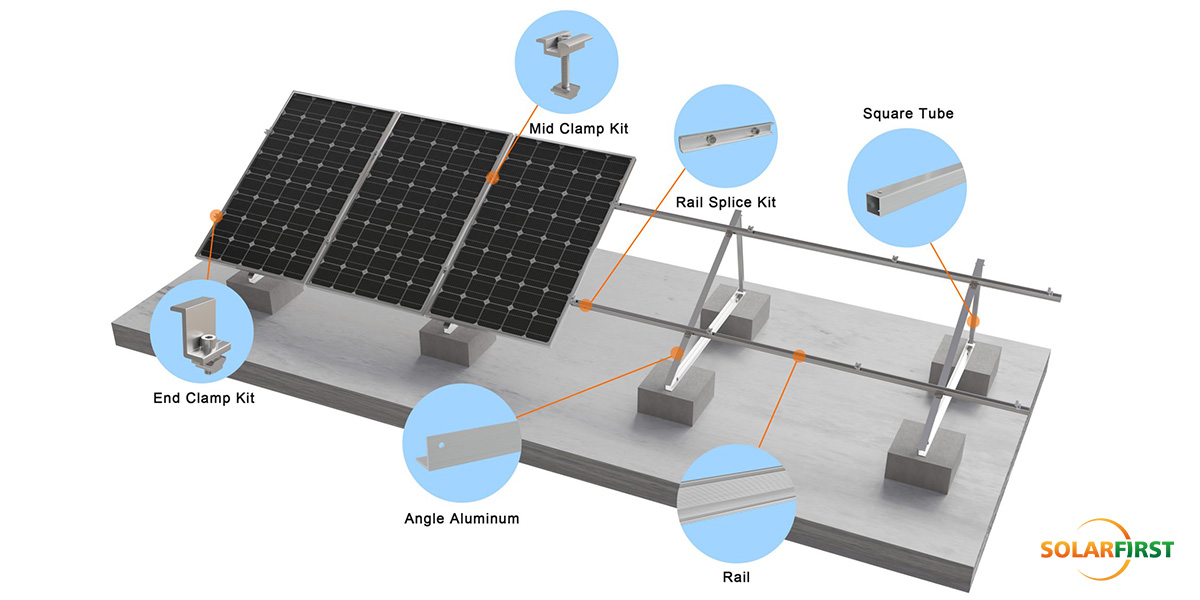

02 Diagrama esquemático do acessório

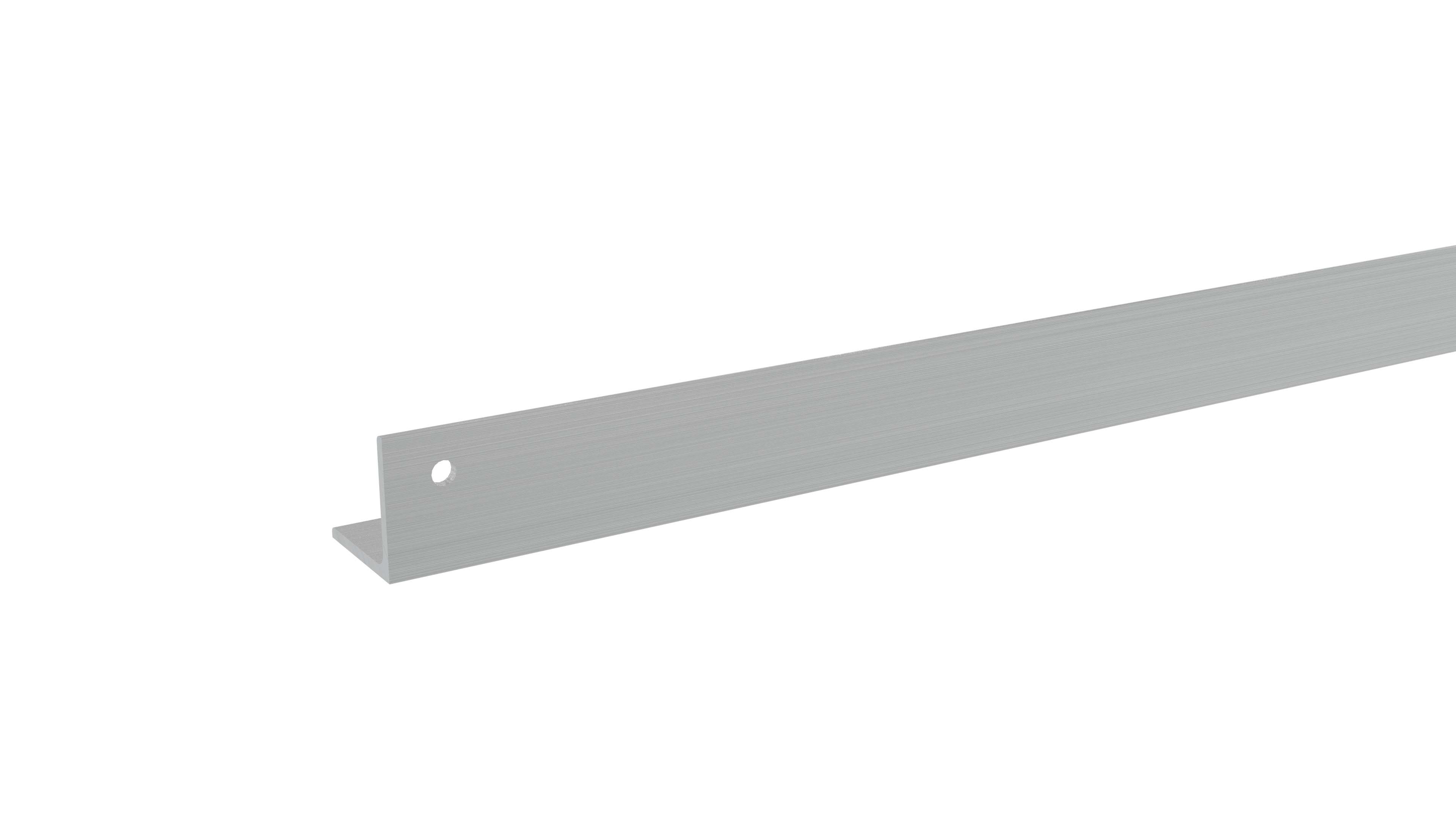

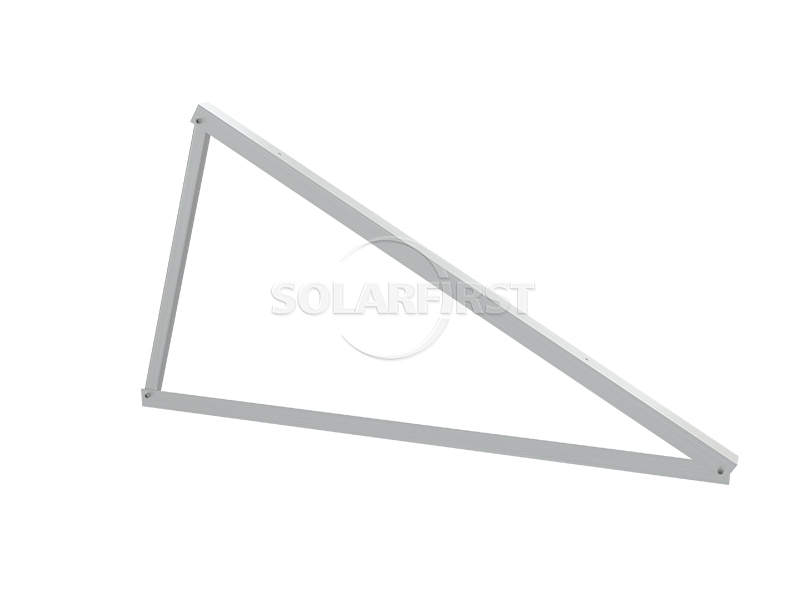

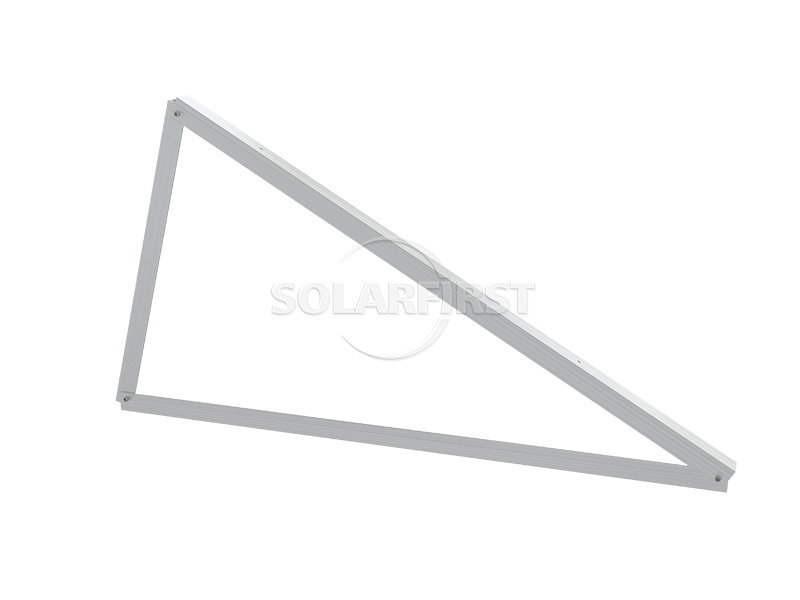

03 Componentes do Produto

04 Parâmetros de Engenharia Essencial

05 Cenários de Aplicação Industrial

✔ Telhado plano de concreto residencial

✔ Telhado plano de cimento de edifícios comerciais

✔ Projetos de usinas fotovoltaicas montadas no solo

06 Serviços técnicos profissionais

▶ Projeto de esquema e análise estrutural:

Forneça relatórios de carga profissionais, simulação de arranjo de acessórios e soluções de visualização BIM.

▶ Suporte de exploração no local:

Os engenheiros realizam pesquisas no local das condições do telhado para confirmar as condições de instalação e os pontos de risco.

▶ Treinamento e orientação de instalação:

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

07 Sistema de verificação técnica

Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.

▶ Testes ambientais extremos

• Passa o impacto de baixa temperatura a -40℃

• Corrosão por névoa salina (mais de 3.000 horas)

• Testes extremos, como simulação de furacão de 60 m/s.

▶ Certificação de terceiros

• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.

08 Pacotes e Envio

Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

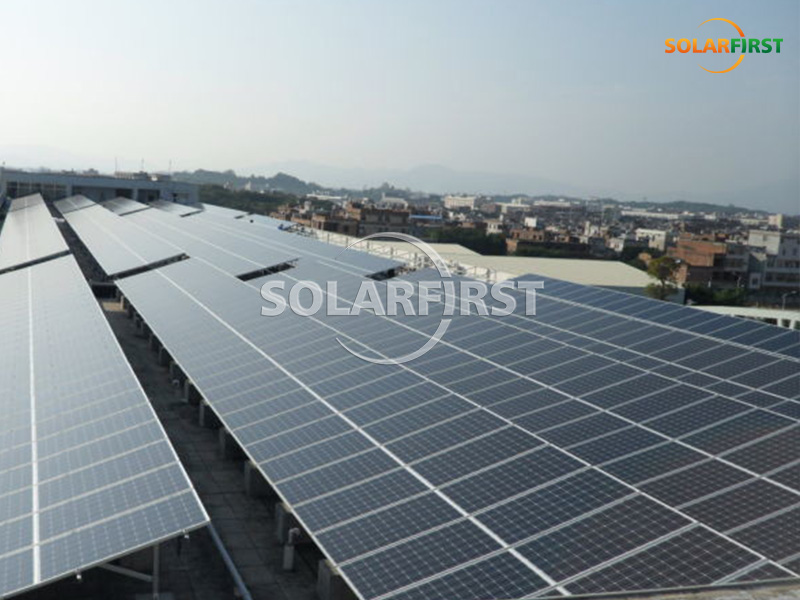

09 Projeto Caso
