01 Descrição do Produto

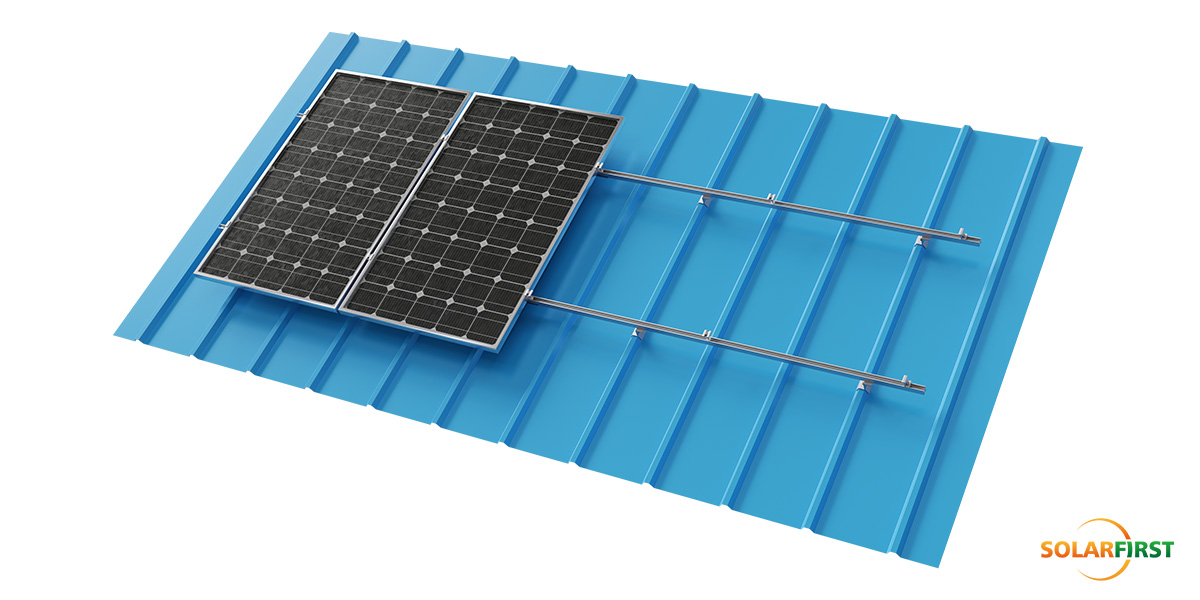

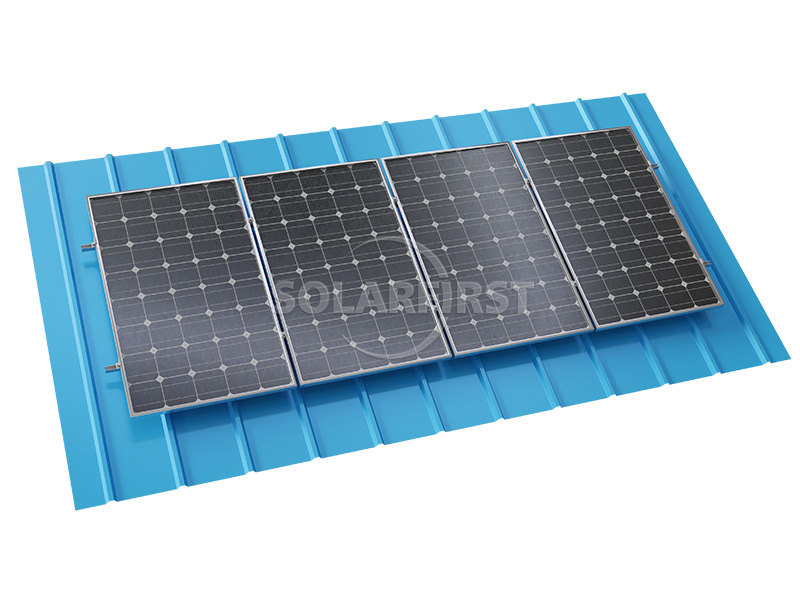

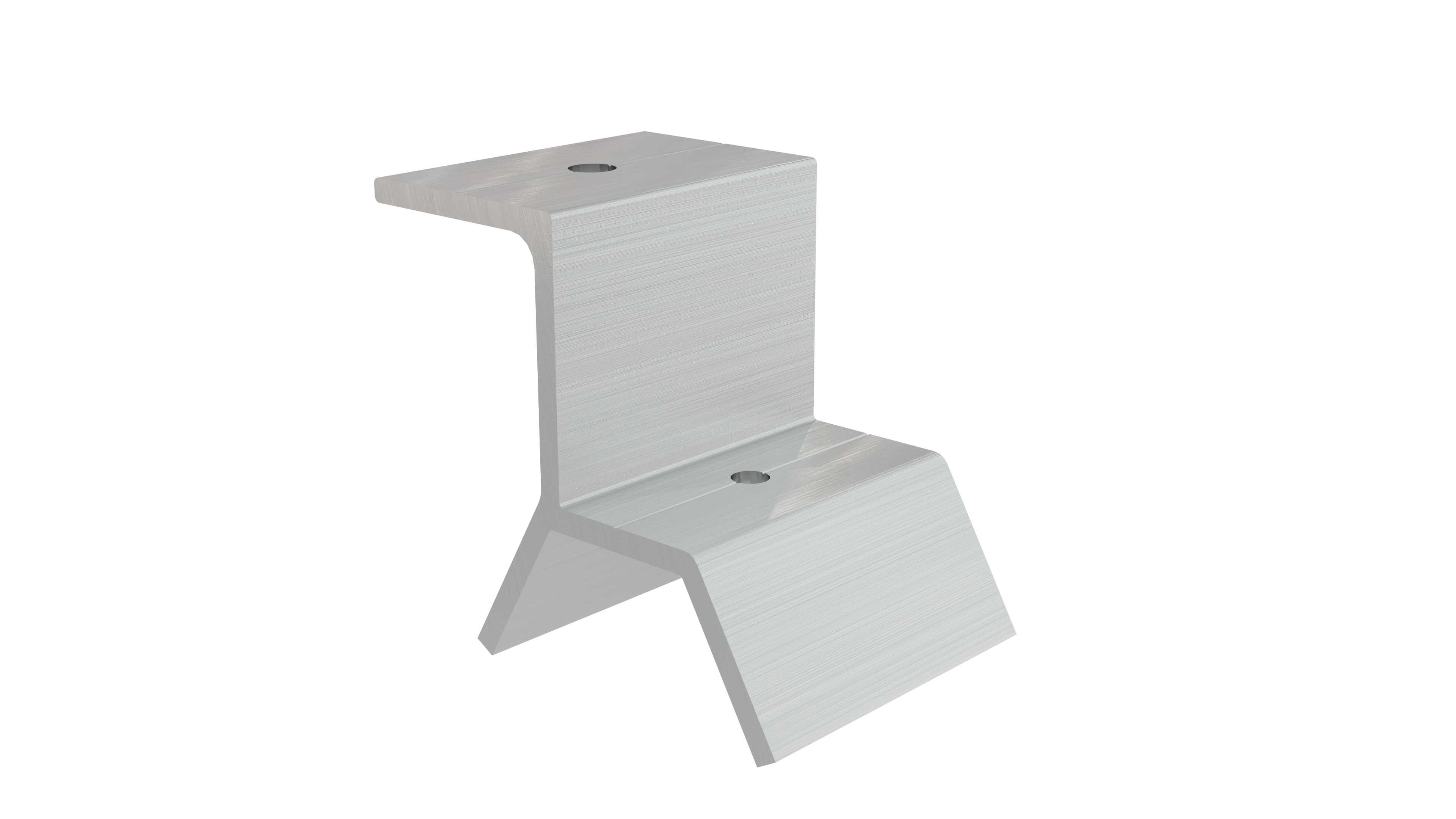

O Suporte de Telhado Metálico SF com Grampos Trapezoides oferece uma solução especializada para montagem de telhados metálicos solares trapezoidais, projetada especificamente para sistemas de cobertura metálica trapezoidal. Este inovador kit de montagem de telhados solares conta com componentes de engenharia de precisão que garantem uma fixação segura em diversos perfis de telhados trapezoidais sem a necessidade de penetração no telhado.

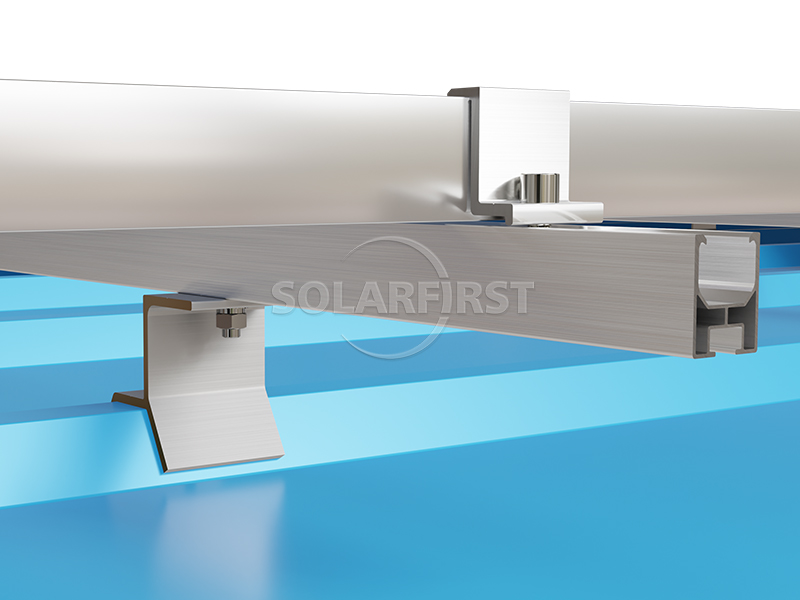

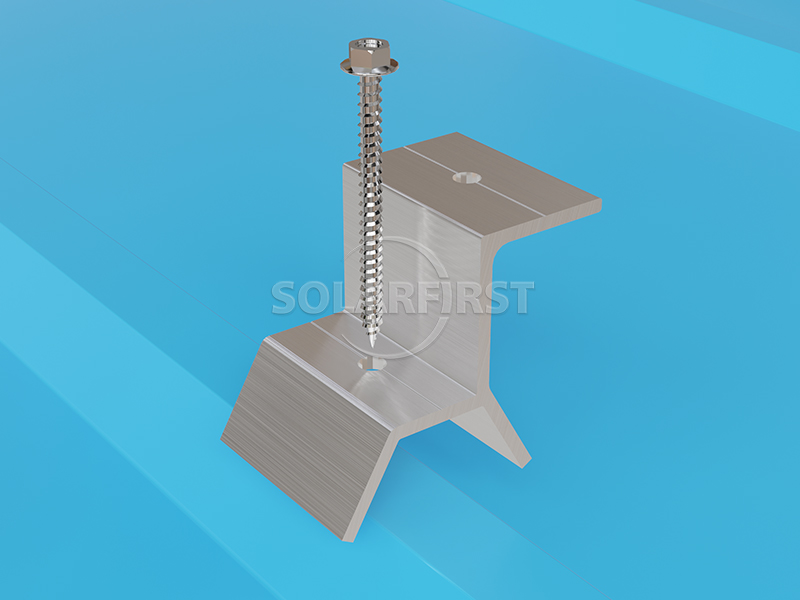

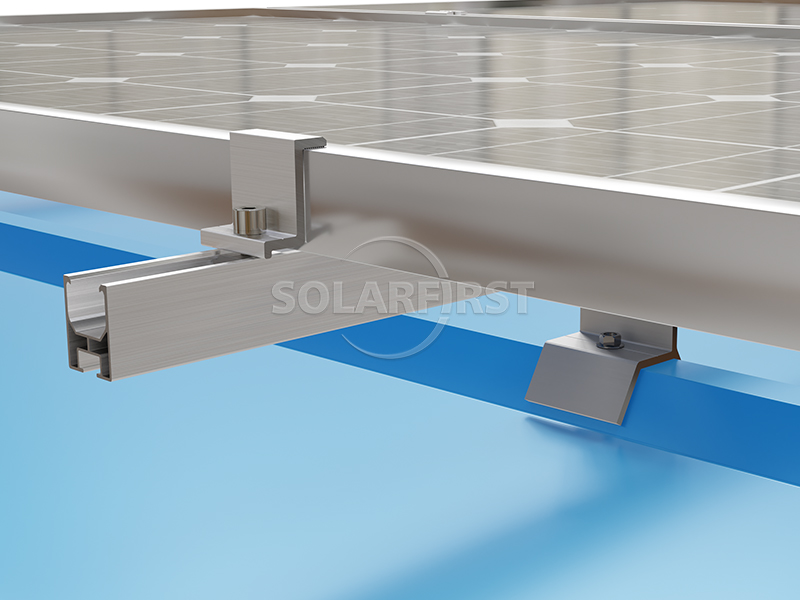

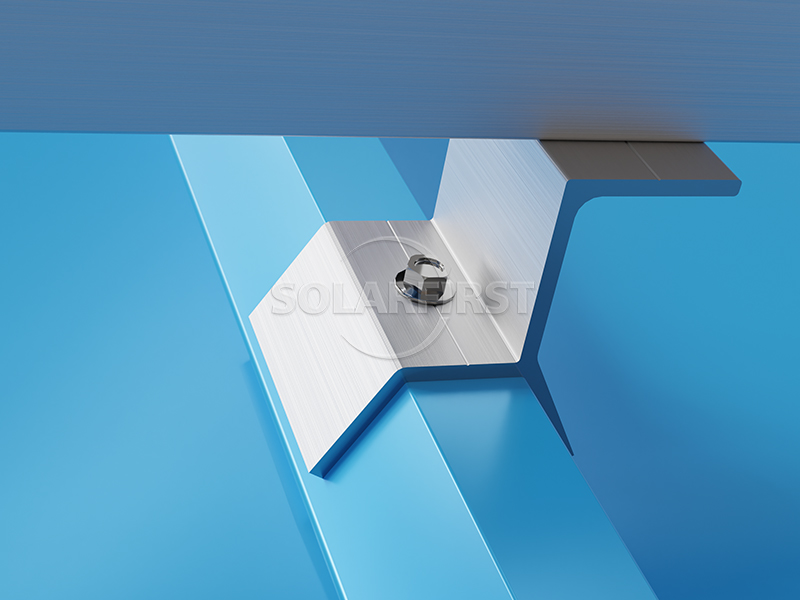

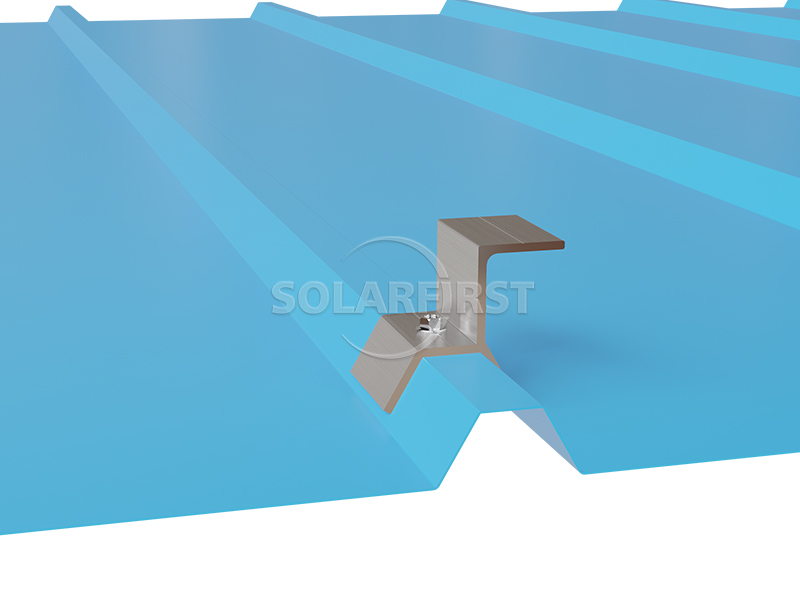

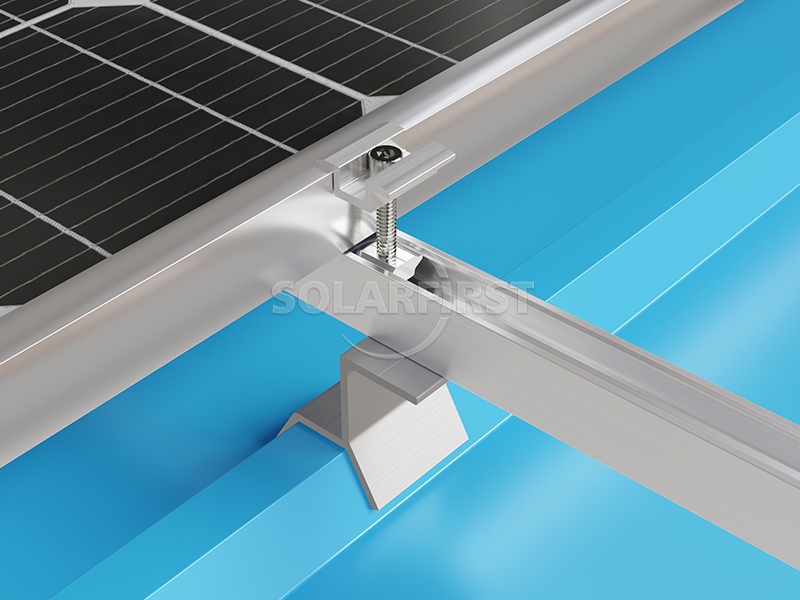

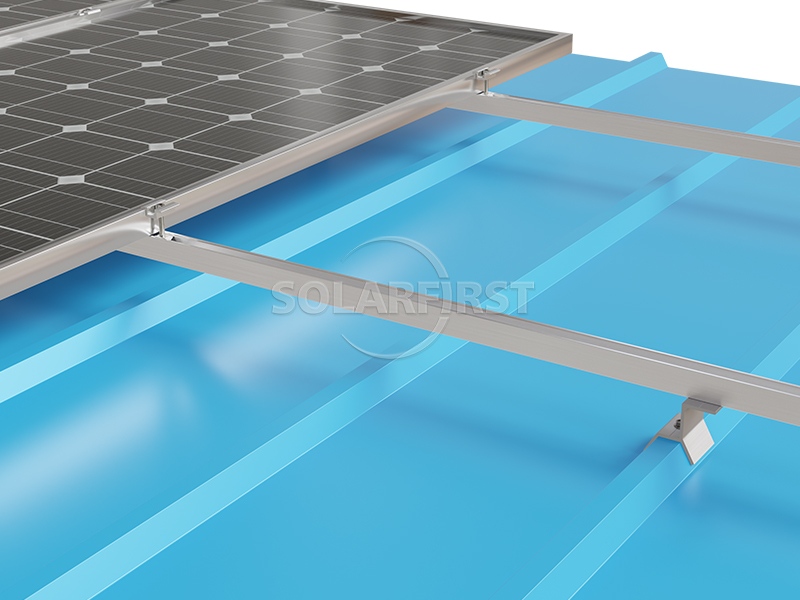

O sistema utiliza grampos metálicos trapezoidais personalizados para telhados solares que se adaptam perfeitamente às nervuras trapezoidais do telhado, eliminando vãos e garantindo um desempenho resistente às intempéries. Esses componentes especializados de suporte metálico para montagem em telhados funcionam em conjunto com trilhos leves de alumínio para distribuir a carga uniformemente por toda a estrutura do telhado, minimizando o estresse adicional sobre o edifício. O sistema completo de montagem em telhados solares inclui grampos de painéis solares especialmente projetados que mantêm os módulos paralelos à superfície do telhado, proporcionando uma fixação segura e confiável.
Projetada para durabilidade e desempenho, a solução de montagem suporta cargas de vento de até 60 m/s e cargas de neve de 1,4 kN/m². Em conformidade com as normas internacionais, incluindo ASCE7-05 e JIS C8955:2017, o sistema é construído em alumínio anodizado resistente à corrosão AL6005-T5 e componentes de aço inoxidável SUS304. Com garantia de 10 anos, este sistema de montagem trapezoidal oferece uma solução econômica e confiável para instalações solares em telhados metálicos, combinando instalação rápida com integridade estrutural de longo prazo.

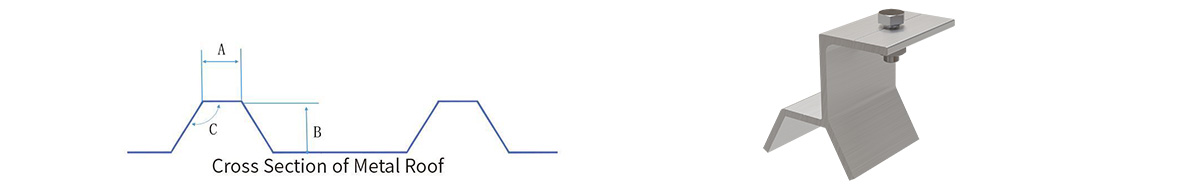

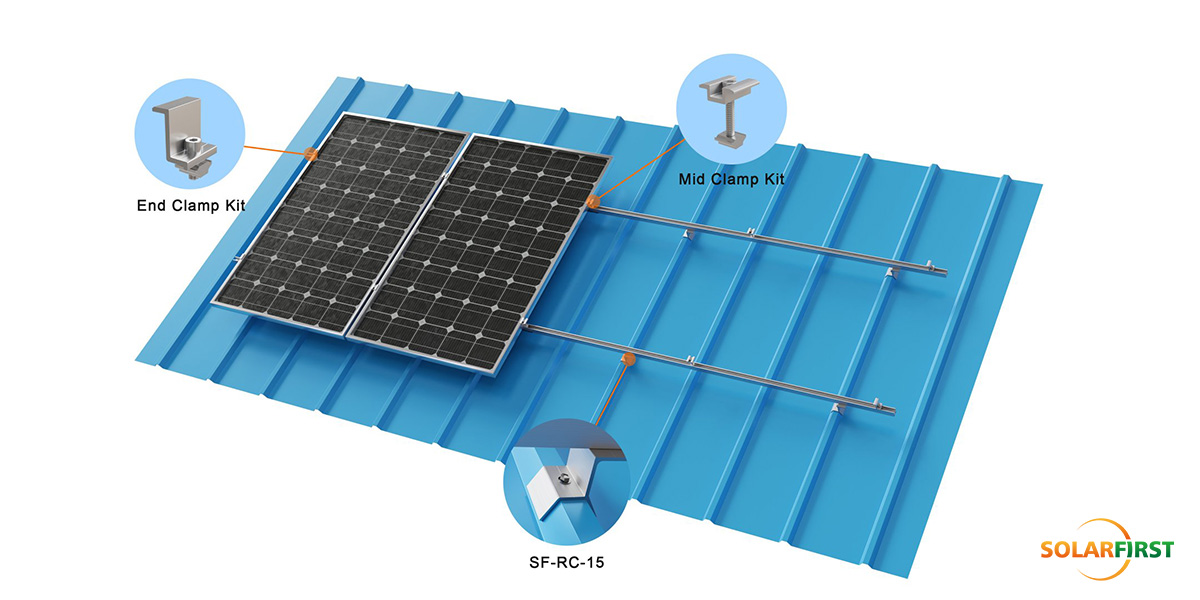

02 Diagrama esquemático do acessório

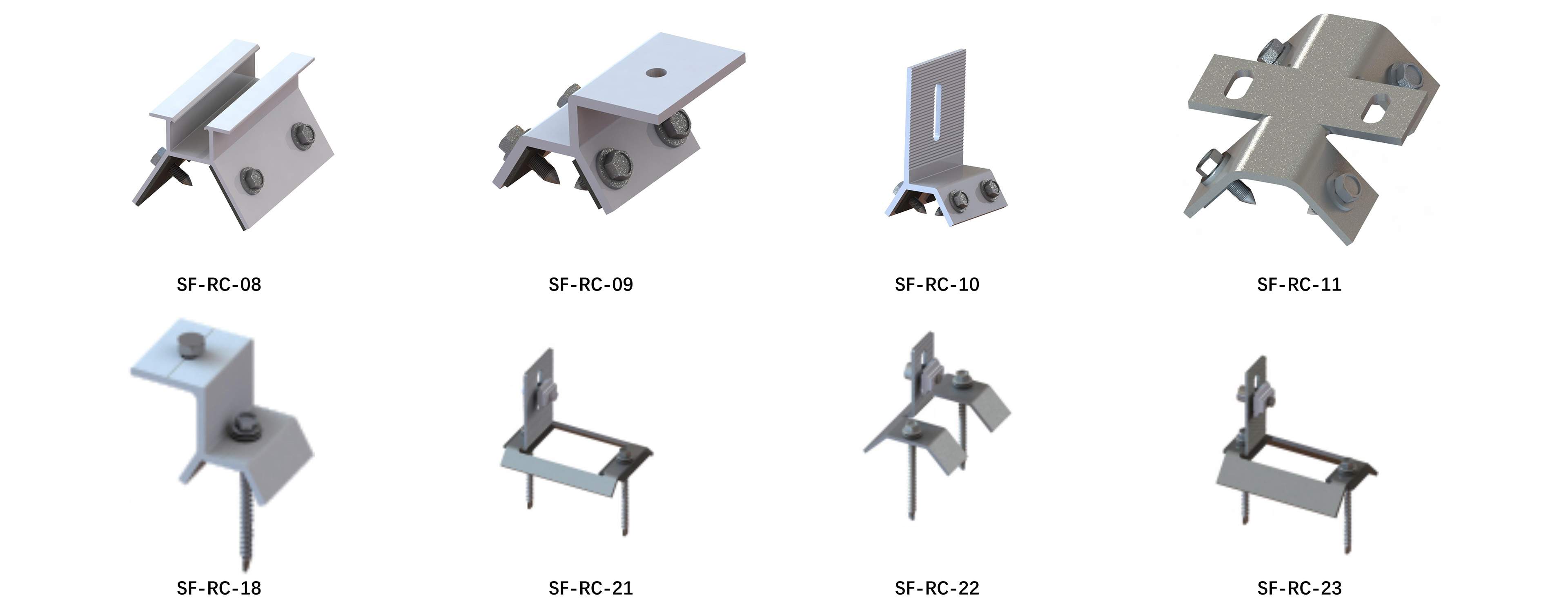

03 Componentes do Produto
| Dimensões (mm) | A | B | C(°) |
| SF-RC-08 | 28 | 34 | 122 |
| SF-RC-09 | 20 | 20 | 123 |
| SF-RC-10 | 20 | 20 | 123 |
| SF-RC-11 | 25 | 23,8 | 132 |
| SF-RC-18 | 22 | 16 | 120 |
| SF-RC-21 | 52 | 12 | 135 |
| SF-RC-22 | 33,7 | 18 | 135 |
| SF-RC-23 | 33,7 | 18 | 135 |
04 Parâmetros de Engenharia Essencial
| Indicadores-chave | Detalhes dos parâmetros |
| Telhado aplicável | Telhado de telha metálica trapezoidal |
| Carga de vento | 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo ao telhado |
| Material principal | Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 |
| padrão | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Garantia | Garantia de 10 anos |
05 Cenários de Aplicação Industrial
✔ Fábrica de manufatura: Telhado de prédios de fábricas automotivas/eletrônicas
✔ Centro de logística de cadeia fria: Grande telhado de armazém
✔ Atualização de estufa agrícola: Estufa com estrutura de aço leve
06 Serviços técnicos profissionais
▶ Projeto de esquema e análise estrutural:
Forneça relatórios de carga profissionais, simulação de arranjo de acessórios e soluções de visualização BIM.
▶ Suporte de exploração no local:
Os engenheiros realizam pesquisas no local das condições do telhado para confirmar as condições de instalação e os pontos de risco.
▶ Treinamento e orientação de instalação:
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
▶ Testes ambientais extremos
• Passa o impacto de baixa temperatura a -40℃
• Corrosão por névoa salina (mais de 3.000 horas)
• Testes extremos, como simulação de furacão de 60 m/s.
▶ Certificação de terceiros
• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.
08 Pacotes e Envio
Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

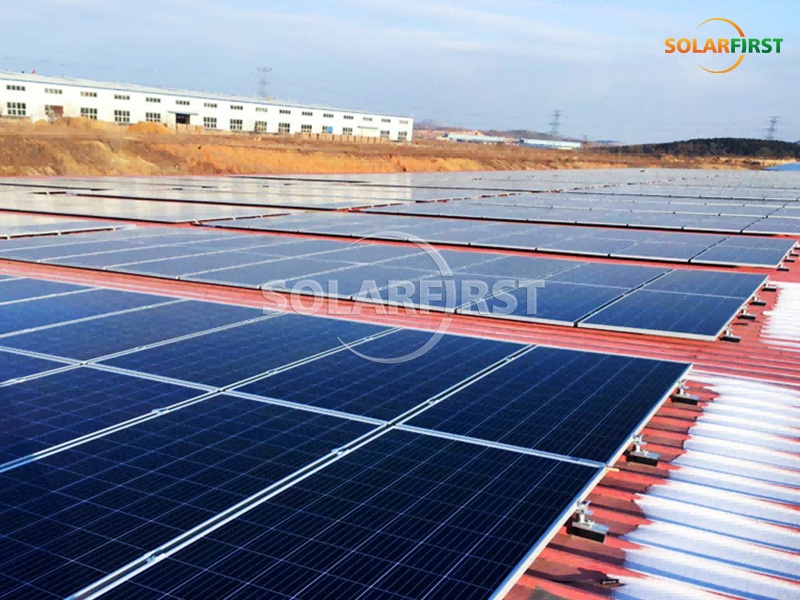

09 Projeto Caso
