Exibição de precisão, além dos limites
01 Descrição do Produto
O Suporte de Telhado de Telhas SF com Revestimento Interno é uma solução de instalação solar especializada, projetada especificamente para telhados de telhas, proporcionando aos proprietários de residências e operadores de edifícios comerciais um sistema de energia solar eficiente, estável e esteticamente integrado. Projetado com materiais de alta resistência e resistentes às intempéries, este sistema garante que os painéis solares permaneçam firmemente montados, ao mesmo tempo em que oferece excelente proteção à prova d'água e durabilidade a longo prazo.
Seu design inovador de revestimento combina perfeitamente com a aparência tradicional dos telhados, mantendo o apelo arquitetônico dos telhados de telha e evitando vazamentos de água em diversas condições climáticas. De instalação rápida e sem grandes modificações no telhado, o sistema reduz o tempo de construção e é ideal tanto para novas construções quanto para reformas.
Compatível com uma ampla variedade de tipos de telhados de telha, o suporte para telhado de telha SF oferece uma solução de energia confiável e ecologicamente correta, tornando mais fácil do que nunca aproveitar a energia solar sem comprometer a integridade do telhado ou a harmonia visual.

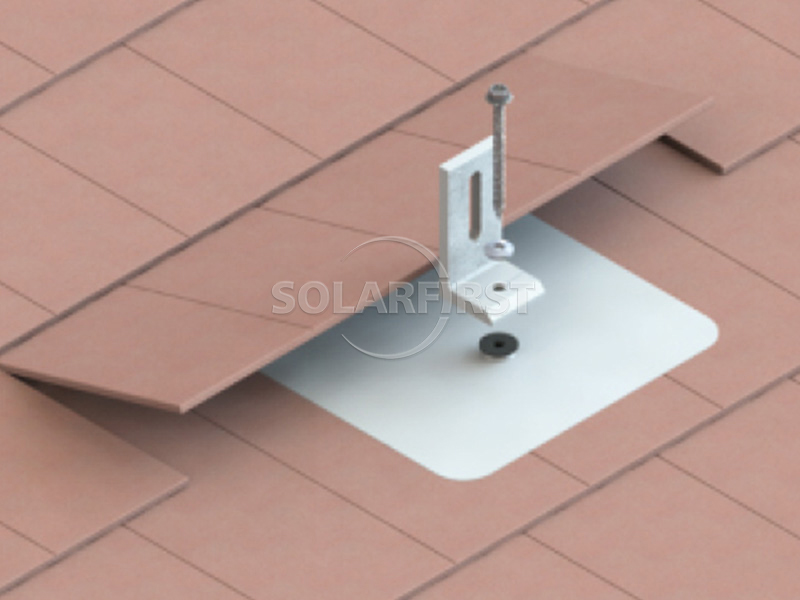

02 Diagrama esquemático do acessório

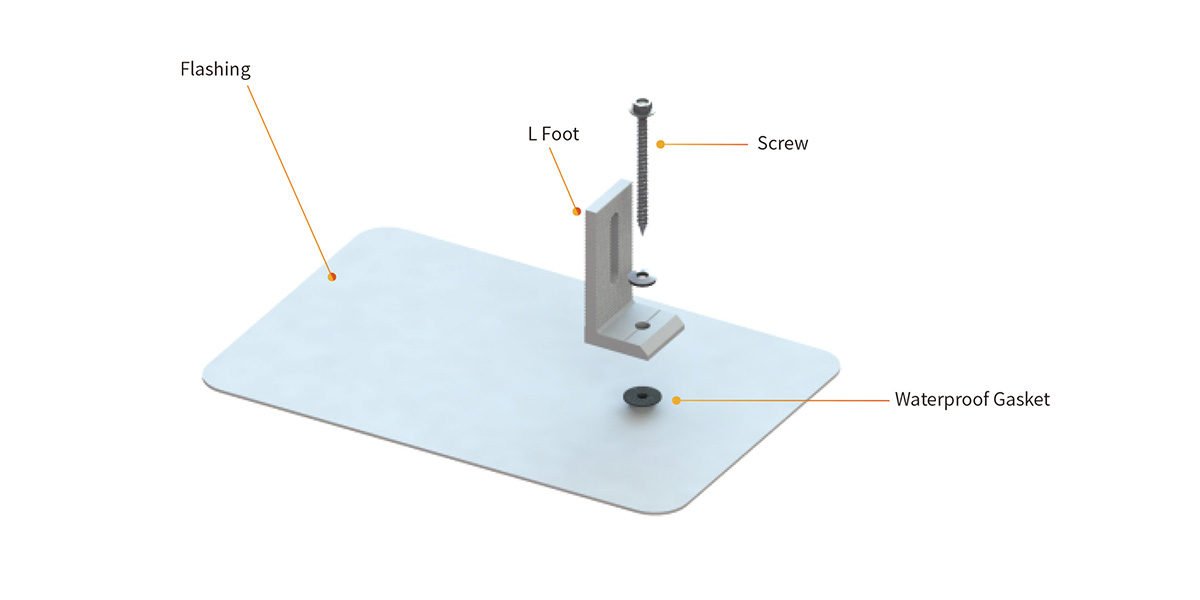

03 Componentes do Produto
04 Parâmetros de Engenharia Essencial
| Indicadores-chave | Detalhes dos parâmetros |
| Telhado aplicável | Telhado de telha |
| Carga de vento | 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo à superfície do telhado |
| Material principal | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| padrão | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| Garantia | Garantia de 10 anos |
05 Cenários de Aplicação Industrial
✔ Novo projeto de cobertura residencial de telhas
✔ Projeto de renovação de telhado de telha de edifício comercial
✔ Sistema fotovoltaico de telhado tradicional
06 Serviços técnicos profissionais
▶ Projeto de esquema e análise estrutural:
Forneça relatórios de carga profissionais, simulação de arranjo de acessórios e soluções de visualização BIM.
▶ Suporte de exploração no local:
Os engenheiros realizam pesquisas no local das condições do telhado para confirmar as condições de instalação e os pontos de risco.
▶ Treinamento e orientação de instalação:
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
▶ Testes ambientais extremos
• Passa o impacto de baixa temperatura a -40℃
• Corrosão por névoa salina (mais de 3.000 horas)
• Testes extremos, como simulação de furacão de 60 m/s.
▶ Certificação de terceiros
• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.
08 Pacotes e Envio
Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.
