Suporte de telhado de metal solar com costura vertical
Standing seam roof clamps are non-penetrating devices used to securely attach various accessories, such as solar panels, snow guards, and fall protection systems, to standing seam metal roofs without drilling or damaging the roof surface.
Opções de cor/aparência :
Silver blackTratamento de materiais e superfícies :
Anodized Aluminum 6005 T5, Stainless Steel 304Certificação :
ISO，SGS01 Descrição do Produto

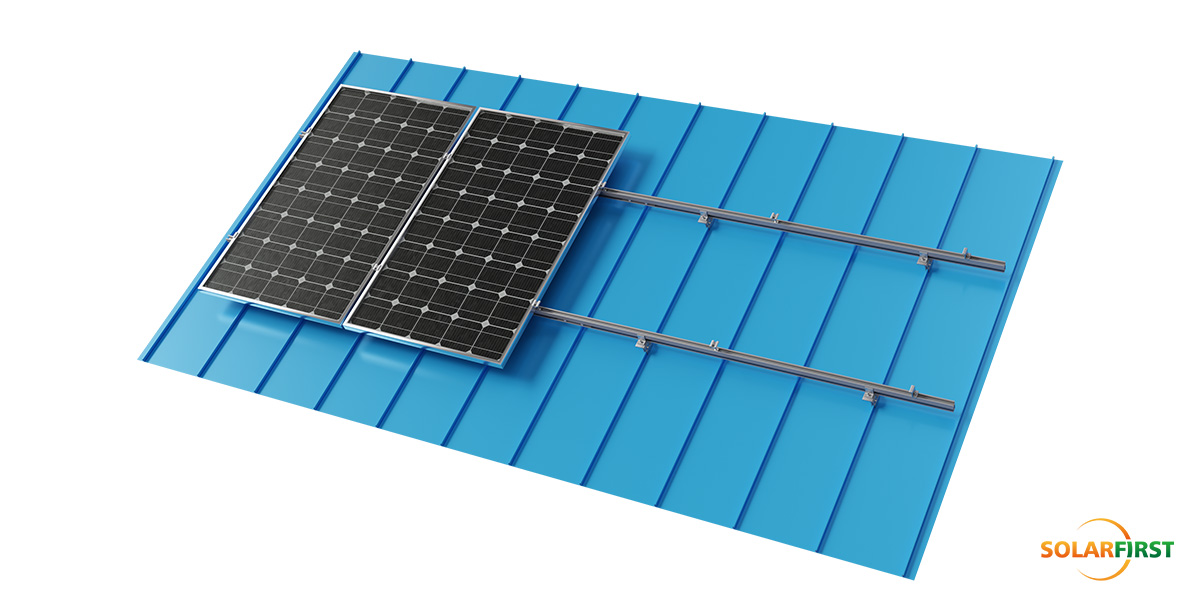

O Suporte de Telhado Metálico SF com Grampos de Telhado com Costura Vertical oferece uma solução especializada de montagem solar para telhados metálicos com costura vertical, projetada especificamente para sistemas de cobertura metálica com costura vertical e costura horizontal. Este sistema de racks não penetrantes oferece uma solução de montagem segura que preserva a integridade do telhado, garantindo instalação rápida e economia.

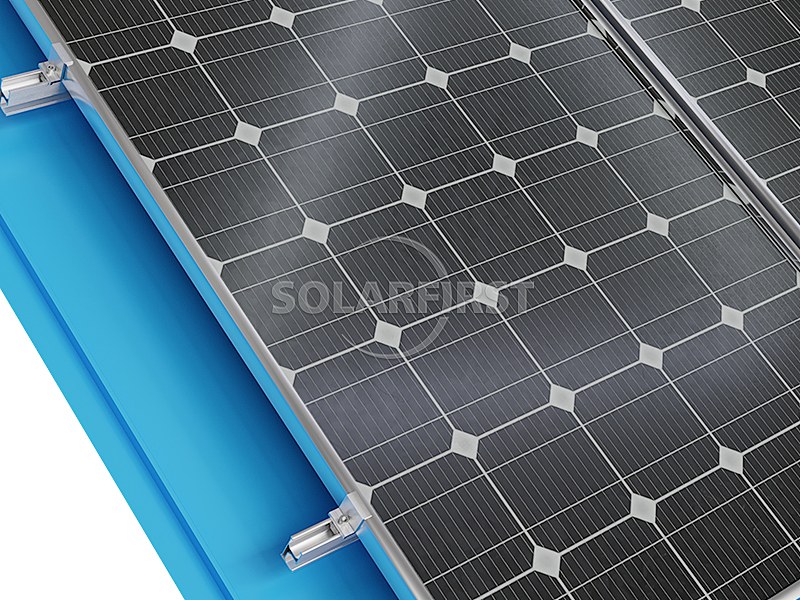

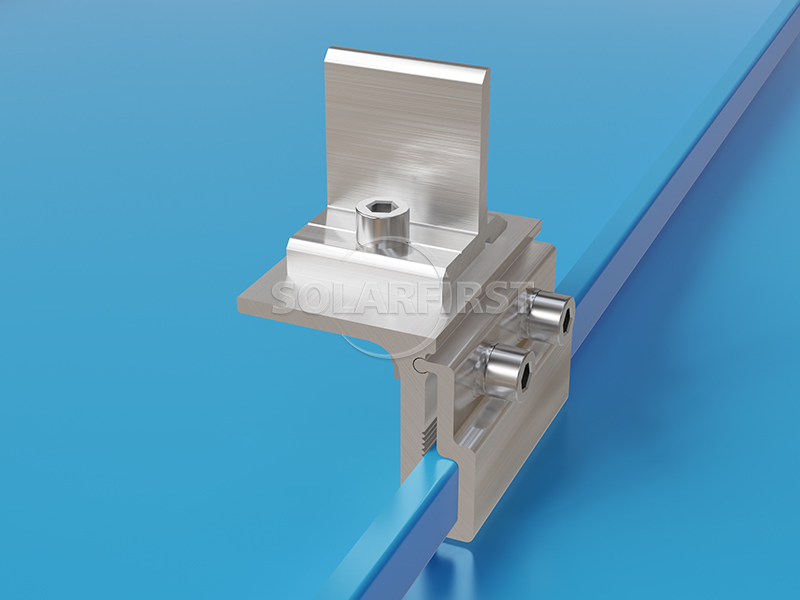

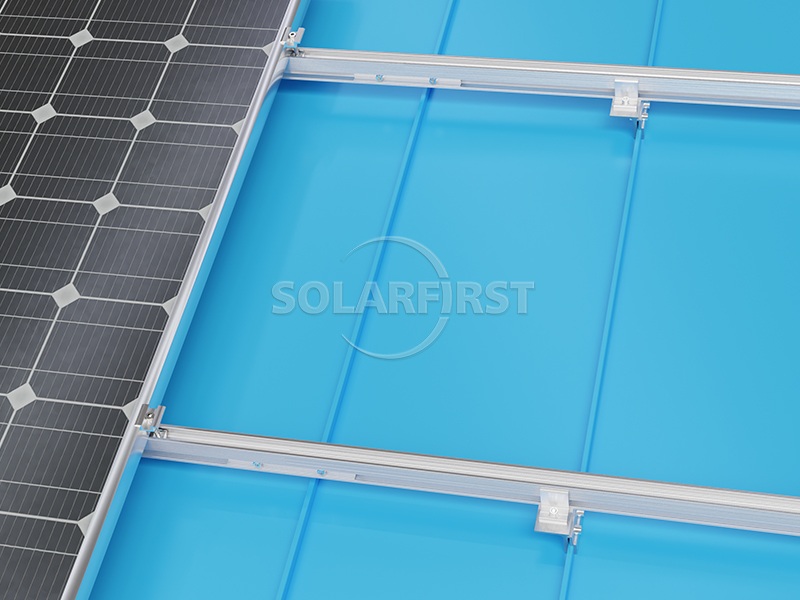

O sistema conta com suportes de costura vertical projetados com precisão, que se fixam com segurança a diversos perfis de telhado com costura vertical, sem a necessidade de penetração no telhado. Esses componentes especializados de suporte de montagem em telhado de metal funcionam em conjunto com trilhos leves de alumínio para distribuir a carga uniformemente, minimizando o estresse adicional na estrutura do telhado. O sistema completo de montagem de telhado solar inclui clipes de painel solar especialmente projetados que mantêm os módulos paralelos à superfície do telhado, proporcionando uma fixação segura e confiável.
Para maior flexibilidade, os grampos de costura vertical podem ser combinados com suportes em L para obter a elevação e o posicionamento ideais do módulo solar. Projetada para durabilidade e desempenho, a solução de montagem suporta cargas de vento de até 60 m/s e cargas de neve de 1,4 kN/m². Em conformidade com as normas internacionais, incluindo ASCE7-05 e JIS C8955:2017, o sistema é construído em alumínio anodizado resistente à corrosão AL6005-T5 e componentes de aço inoxidável SUS304. Com garantia de 10 anos, este sistema de montagem de costura vertical oferece uma solução confiável e econômica para instalações solares em telhados metálicos.

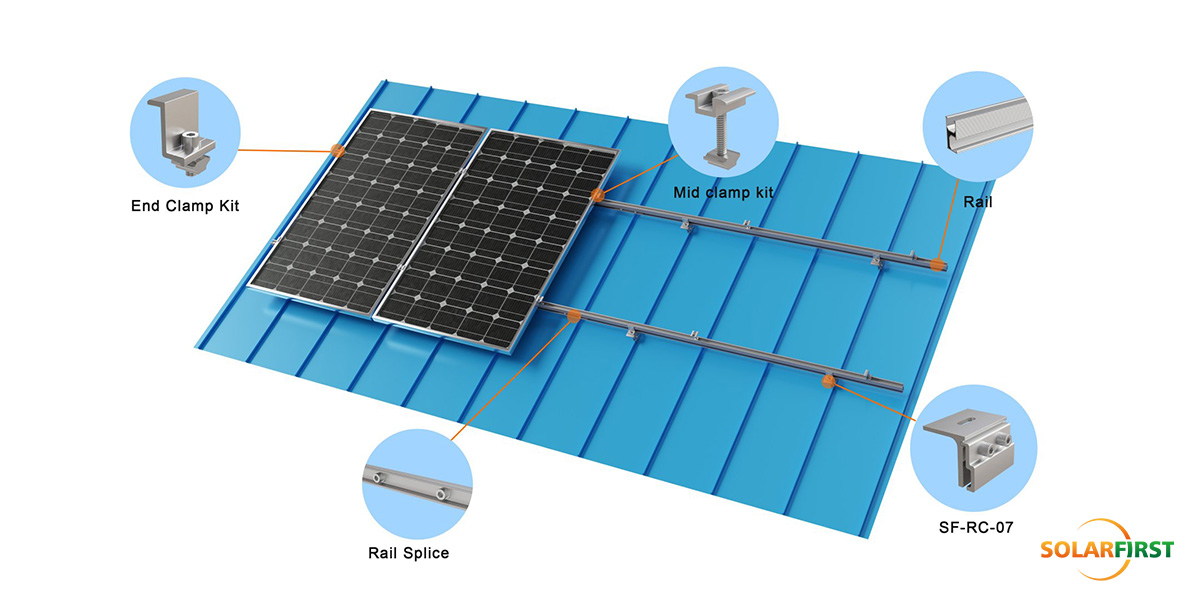

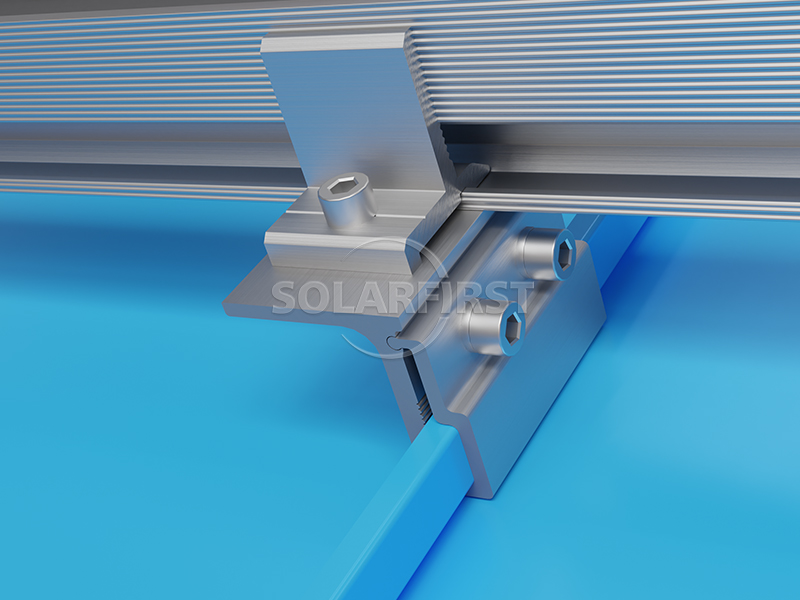

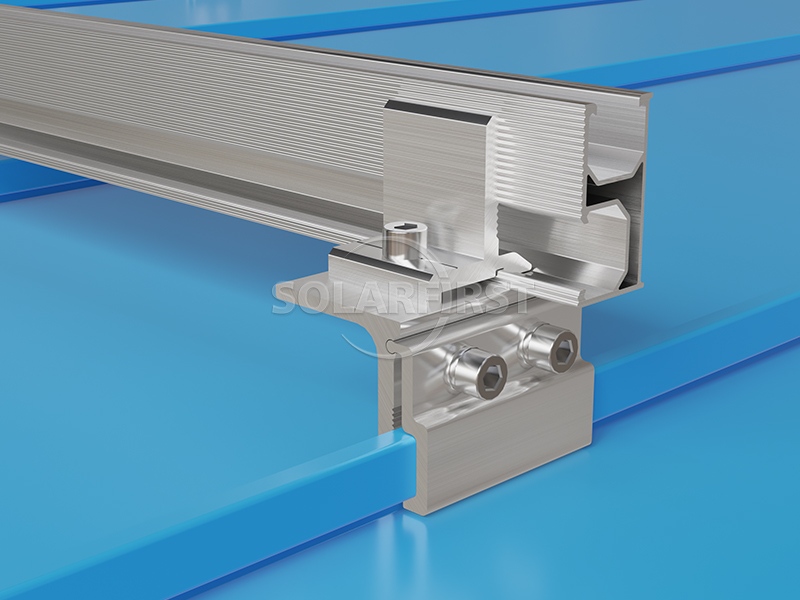

02 Diagrama esquemático do acessório

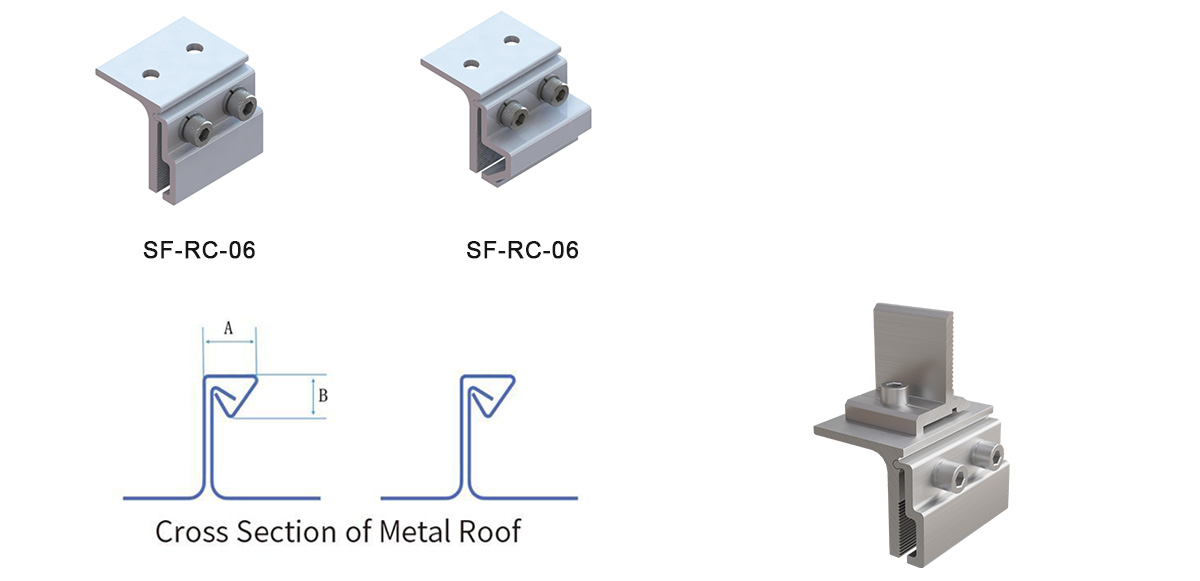

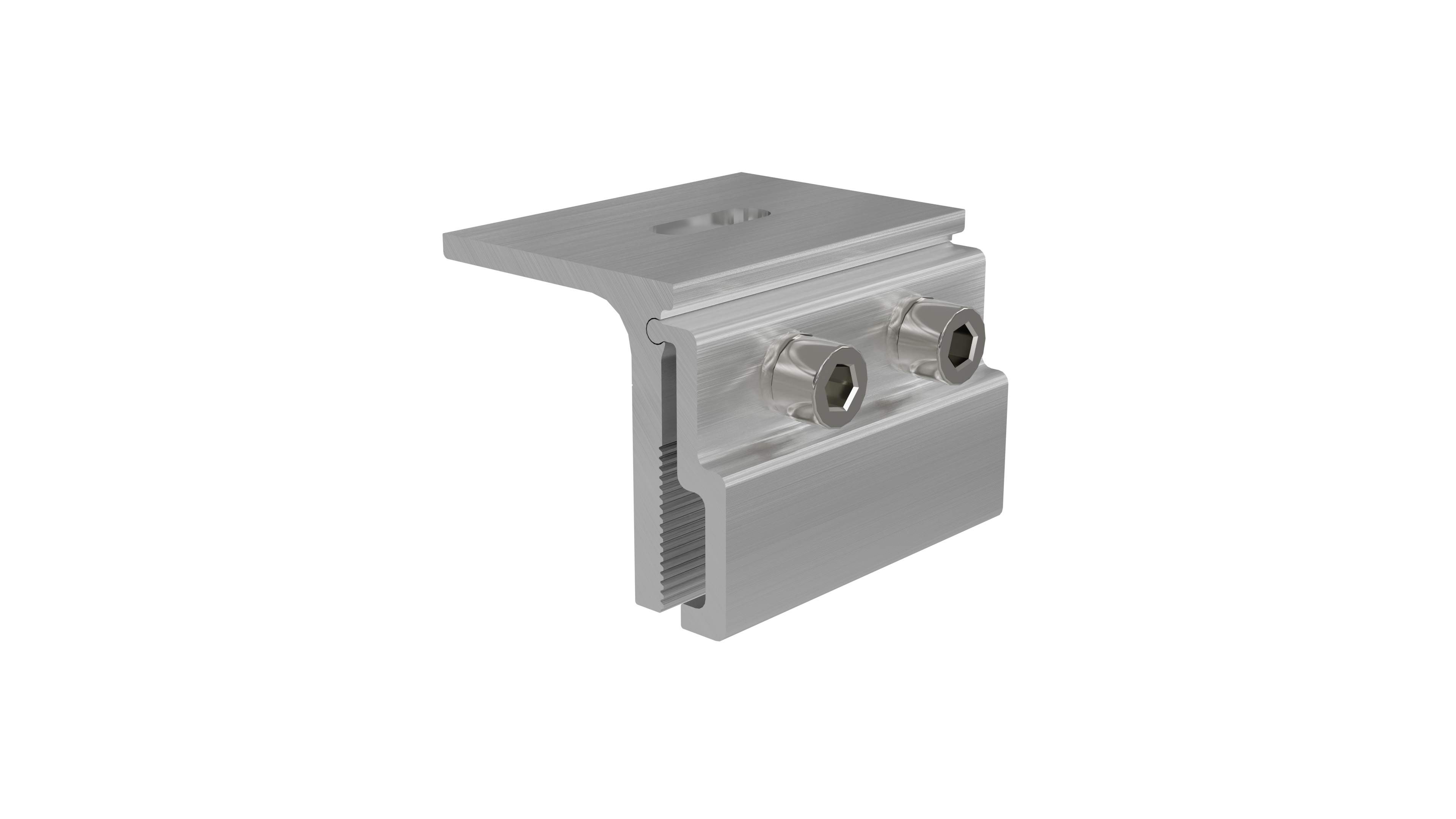

03 Componentes do Produto
| Dimensões (mm) | A | B |
| SF-RC-06 | 8,5 | 18 |
| SF-RC-07 | 21 | 18 |
04 Parâmetros de Engenharia Essencial
| Indicadores-chave | Detalhes dos parâmetros |
| Telhado aplicável | Telhado metálico com costura vertical/Seam Lok |
| Carga de vento | 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo ao telhado |
| Material principal | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| padrão | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| Garantia | Garantia de 10 anos |
05 Cenários de Aplicação Industrial
✔ Fábrica de manufatura: Telhado de prédios de fábricas automotivas/eletrônicas
✔ Centro de logística de cadeia fria: Grande telhado de armazém
✔ Atualização de estufa agrícola: Estufa com estrutura de aço leve
06 Serviços técnicos profissionais
▶ Projeto de esquema e análise estrutural:
Forneça relatórios de carga profissionais, simulação de arranjo de acessórios e soluções de visualização BIM.
▶ Suporte de exploração no local:
Os engenheiros realizam pesquisas no local das condições do telhado para confirmar as condições de instalação e os pontos de risco.
▶ Treinamento e orientação de instalação:
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
Forneça vídeos de instalação padronizados, manuais de operação e orientação técnica no local para garantir zero erro na construção.
07 Sistema de verificação técnica
▶ Testes ambientais extremos
• Passa o impacto de baixa temperatura a -40℃
• Corrosão por névoa salina (mais de 3.000 horas)
• Testes extremos, como simulação de furacão de 60 m/s.
▶ Certificação de terceiros
• Possuímos certificados de pressão do vento, pressão da neve, resistência sísmica e certificação de materiais emitidos pela TUV, SGS e outras instituições para garantir a conformidade de projetos globais.
08 Pacotes e Envio
Embalagem padrão internacional; As mercadorias são despachadas dos portos de Xangai, Ningbo, Tianjin, Xiamen e Shenzhen, na China.

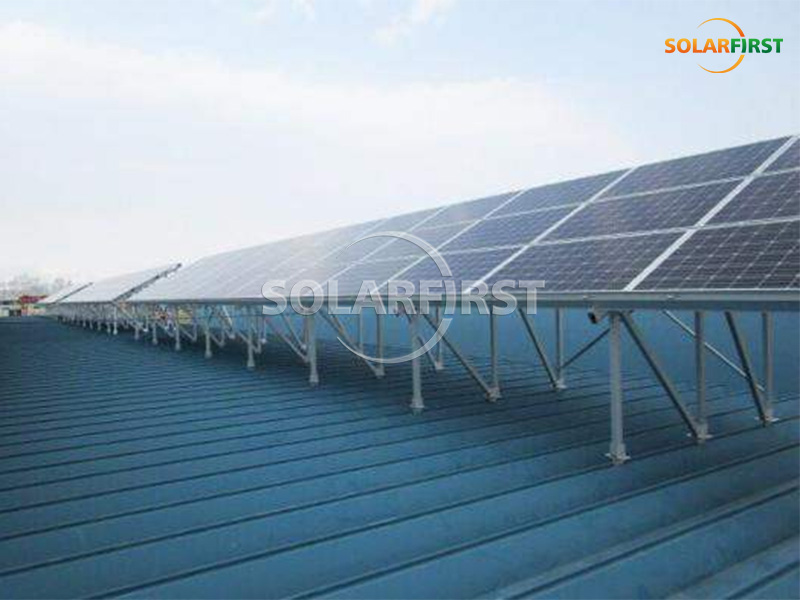

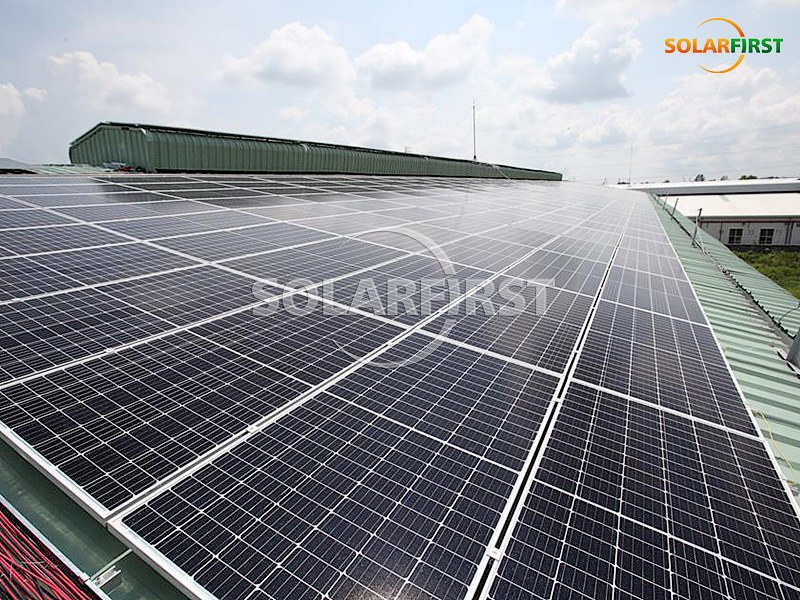

09 Projeto Caso
